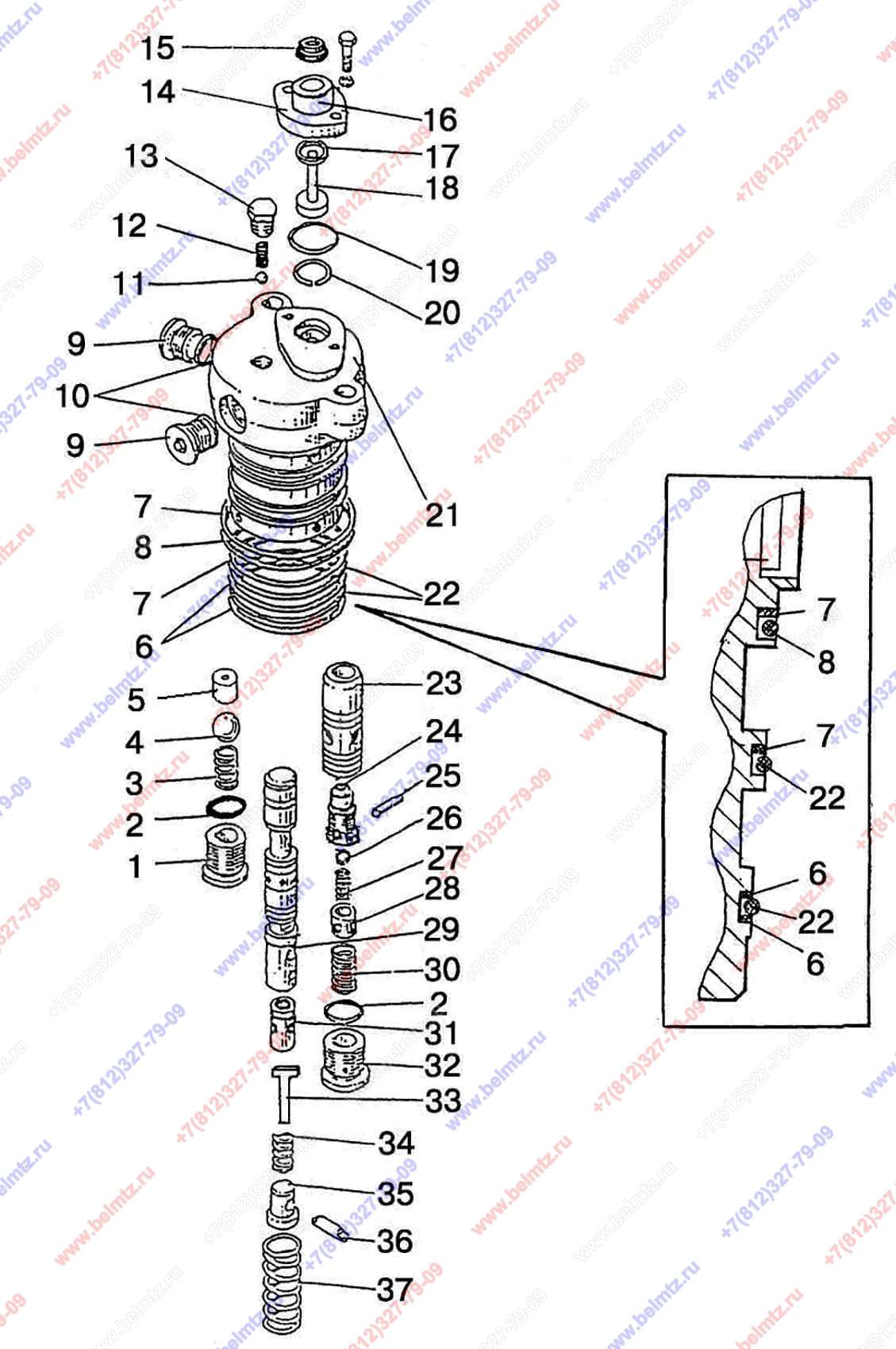

  • Группа 46. Гидросистема. Подгруппа 4634. Распределитель гидроподъемника 820-4634010

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
820-4634021 Пробка
820-4634021
1
3
Пружина A61-072
A61-072
1
4
Шарик 14,288-60 ГОСТ 3722-81
14,288-60 ГОСТ 3722-81
1
5
820-4634017 Седло
820-4634017
1
6
820-4634025-A Кольцо
820-4634025-A
2
7
820-4634025-A-01 Кольцо
820-4634025-A-01
2
8
Кольцо 068-072-25-2-6
068-072-25-2-6
2
9
820-4634022 Пробка
820-4634022
2
10
Кольцо 012,6х1,9 (013-016-19-2-2)
013-016-19-2-2
2
11
Шарик 6,350-100 ГОСТ 3722-81
6,350-100 ГОСТ 3722-81
1
12
80-4614058 Пружина
80-4614058
1
13
Пробка КГ 1/8".А12.019
КГ 1/8".А12.019 ТУ 23.1.506-91
1
14
820-4634013-Б Крышка
820-4634013-Б
1
15
Грязесъемник 2-10 ГОСТ 24811-81
2-10 ГОСТ 24811-81
1
16
820-4634039 Втулка
820-4634039
1
17
Кольцо 010-014-25-2-2
010-014-25-2-2
1
18
820-4634038 Толкатель
820-4634038
1
20
820-4634036 Кольцо стопорное
820-4634036
1
21
820-4634011 Корпус
820-4634011
1
22
Кольцо 064-068-25-2-6
064-068-25-2-6
2
23
820-4634014 Клапан
820-4634014
1
24
820-4634018-Б Седло
820-4634018-Б
1
25
Штифт 2.3х14 ГОСТ 3128-70
2.3х14 ГОСТ 3128-70
1
26
Шарик 5,556-60 ГОСТ 3722-81
5,556-60 ГОСТ 3722-81
1
27
Пружина Р75-ВЗВР-082
Р75-ВЗВР-082
1
28
820-4634033 Упор
820-4634033
1
29
820-4634012 Золотник
820-4634012
1
30
820-4634024 Пружина
820-4634024
1
31
820-4634026-Б Клапан
820-4634026-Б
1
32
820-4634019 Пробка
820-4634019
1
33
820-4634037 Упор
820-4634037
1
34
820-4634028 Пружина
820-4634028
1
35
820-4634029 Упор
820-4634029
1
36
820-4634027 Штифт
820-4634027
1
37
820-4634016 Пружина
820-4634016
1
