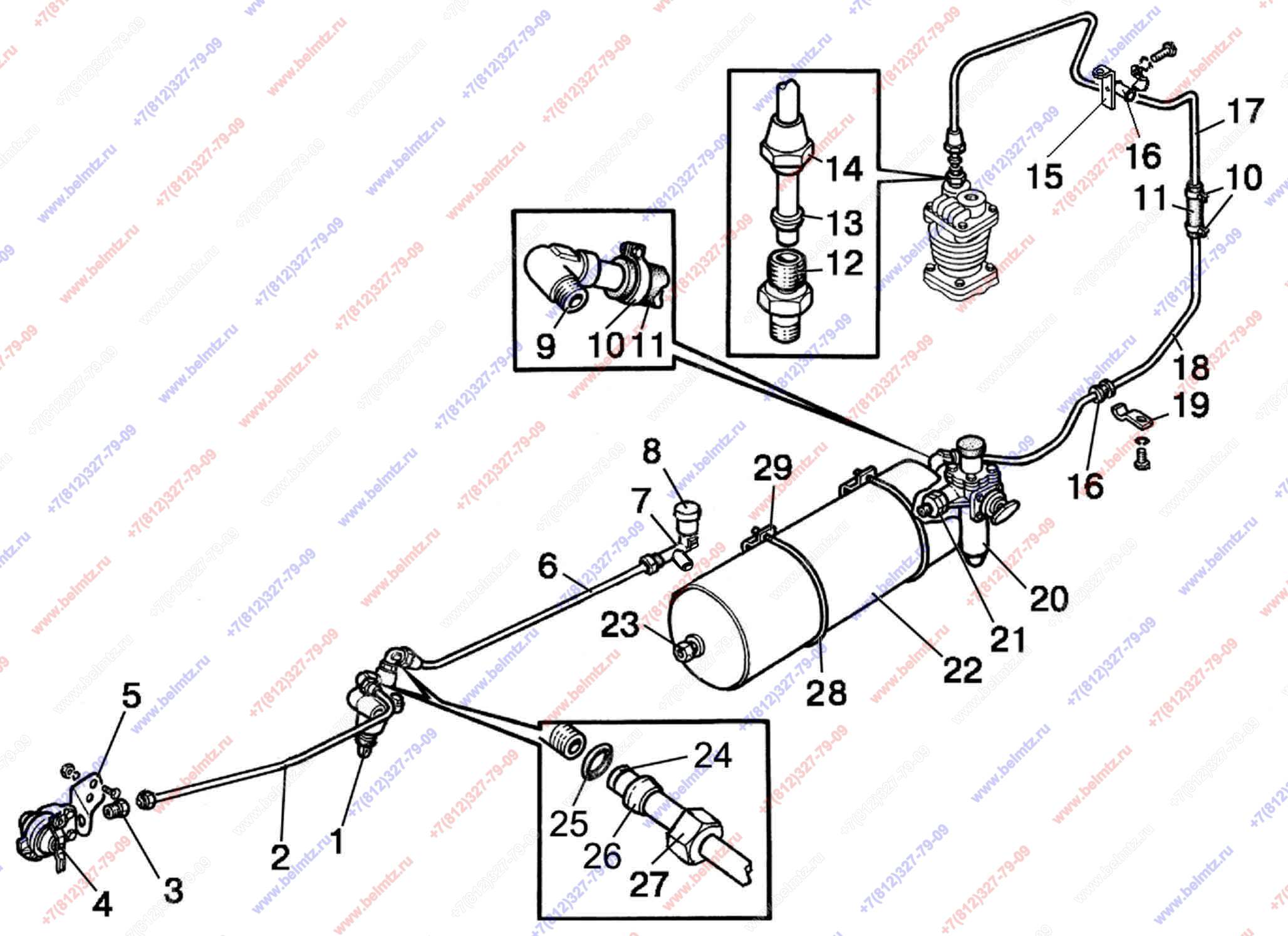

  • Группа 35. Тормоза. Подгруппа 3506. Трубопроводы и арматура однопроводного пневмопривода тормозов прицепа

Используется в Каталогах

Беларус-82.1
Беларус-952
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
80-3506220 Трубопровод с гайкой с ГОРУ
80-3506220
1
(13, 14, 17)
1
80-3514010 Кран тормозной
80-3514010
1
2
2
1021-3506021-01 Трубка
1021-3506021-01
1
3
1522-3521012 Штуцер
1522-3521012
1
4
А29.76.000 Головка соединительная
А29.76.000
1
5
70-3521012 Кронштейн
70-3521012
1
6
80-3506455 Трубопровод
80-3506455
1
7
80-3513025 Тройник
80-3513025
1
1
8
Датчик ДД-10-01Е давления воздуха (разъем штырь)
ДД-10-01Е
1
4
8
Датчик ДД-10-01М давления воздуха (евроразъем)
ДД-10-01 М
1
5
9
70-3513015 Угольник
70-3513015
1
1
10
Хомут 16-27
16-27
8
34
11
70-1405013 Шланг
70-1405013
2
12
70-3506022 Штуцер
70-3506022
1
8
13
80-3506024 Муфта
80-3506024
1
14
70-3506023 Гайка накидная
70-3506023
3
15
М80-4607018 Кронштейн
М80-4607018
1
16
70-3506027 Втулка
70-3506027
2
17
80-3506221 Трубопровод с ГОРу без гайки
80-3506221
1
18
80-3506041 Трубопровод
80-3506041
1
19
70-6804011 Держатель
70-6804011
2
20
80-3512010 Регулятор давления (А29.51.000)
80-3512010
1
4
21
80-3512006 Контргайка
80-3512006
1
22
85-3513010 Баллон-рессивер
85-3513010
1
2
23
Датчик ДАДВ аварийного давления воздуха в пневм.с-ме тормозов (штырь, резьба М12х1,5)
ДАДВ
1
2
24
1522-3506022 Ниппель
1522-3506022
4
25
Кольцо 011,60х1,90 (012-015-19-2-4)
012-015-19-2-4
4
26
1522-3506024 Муфта
1522-3506024
4
27
1522-3506023 Гайка накидная
1522-3506023
4
28
В50-3513032 Хомут
В50-3513032
2
29
В50-3513025-A Кронштейн
B50-3513025-A
2
