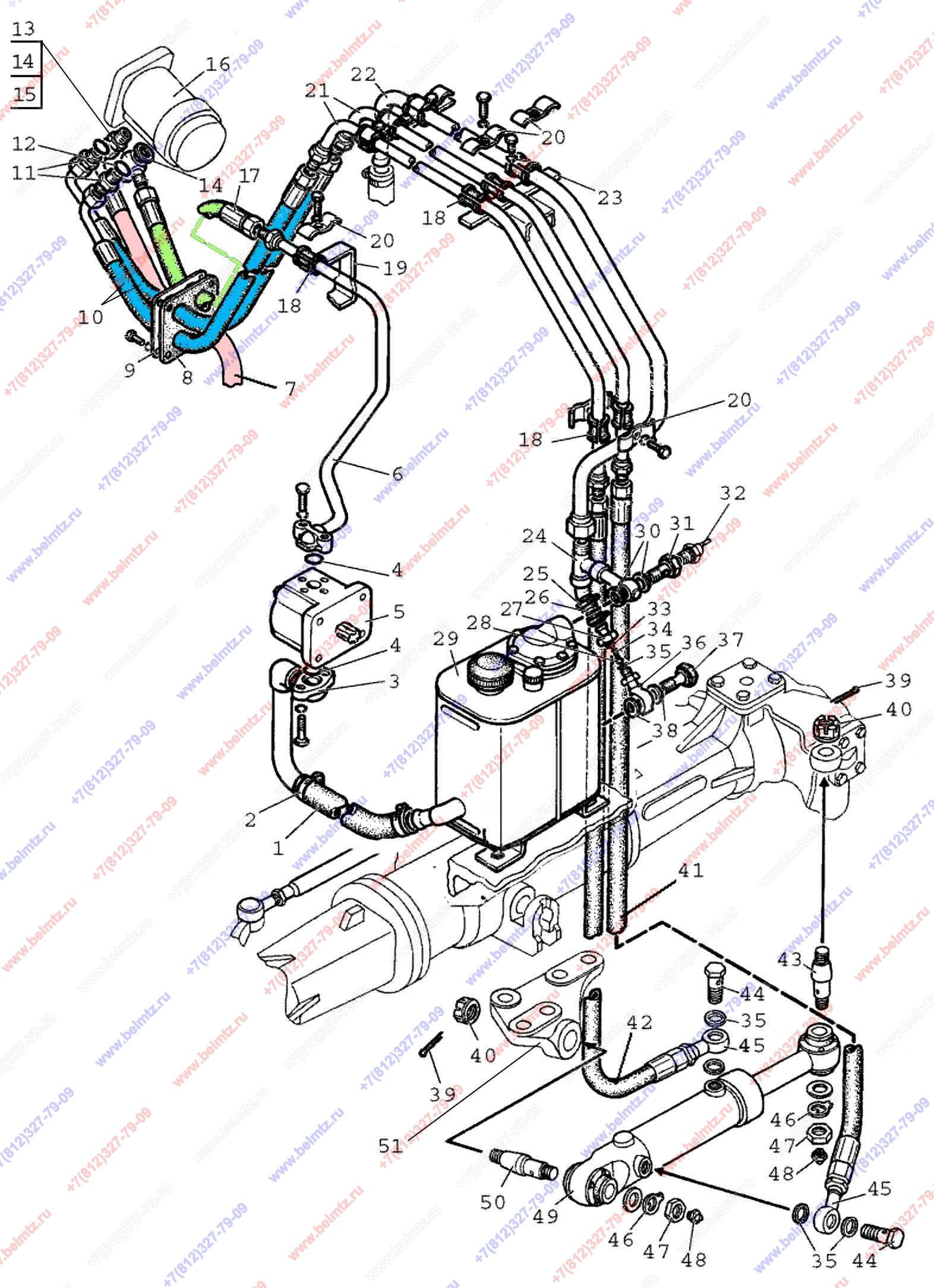

  • Группа 34. Управление рулевое. Подгруппа 3407. Арматура ГОРУ с ПВМ822 и отдельным баком

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
822-3407090
1
1
1221-3407012-03 Шланг
1221-3407012-03
1
2
25-40
2
18
3
1025-3407030 Маслопровод
1025-3407030
1
4
Кольцо 016,6х3,0 (017-022-30-1-4)
017-022-30-1-4
2
6
1025-3407020 Маслопровод
1025-3407020
1
7
952-3407014-06 Шланг
952-3407014-06
1
8
2522-6703034 Прокладка
2522-6703034
1
9
1522-3407011 Крышка
1522-3407011
1
10
680-4607140-06 Рукав L- Ø10х1 армирован Ключ 24
680-4607140-06
2
11
1522-3407016 Штуцер
1522-3407016
3
13
85-3407105-03 Болт
85-3407105-03
1
15
922-3407080 Маслопровод
922-3407080
1
18
70-3506027 Втулка
70-3506027
9
19
1025-3407012 Кронштейн
1025-3407012
1
20
70-3407146 Планка
70-3407146
6
21
1025-3407040 Маслопровод
1025-3407040
2
22
1025-3407060 Маслопровод
1025-3407060
1
23
1025-3407013 Кронштейн
1025-3407013
2
24
923-3407050 Тройник
923-3407050
1
25
16-27
4
13
26
600-3407083 Шланг
600-3407083
1
27
Ф80-3407111-01 Крышка клапана
Ф80-3407111-01
1
28
Шарик 12,0-60 ГОСТ 3722-81
12,0-60 ГОСТ 3722-81
1
31
1221-3407140-01 Клапан
1221-3407140-01
1
33
Ф80-3407113 Направляющая
Ф80-3407113
1
34
80-3407221 Пружина
80-3407221
1
35
Ф80-3407114 Кольцо уплотнительное
Ф80-3407114
5
36
822-3407095 Корпус клапана
822-3407095
1
37
40-4607032
1
9
39
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
2
43
102-3405112-01
1
44
Ф80-3407301
2
52
47
Гайка М20х1,5 ГОСТ 5915-70
М20х1,5-6Н.6.019 ГОСТ 5915-70
2
48
Пресс-масленка 1.1.Ц9.хр ГОСТ 19853-74
1.1.Ц9.хр ГОСТ 19853-74
2
50
102-3405111
1
5
