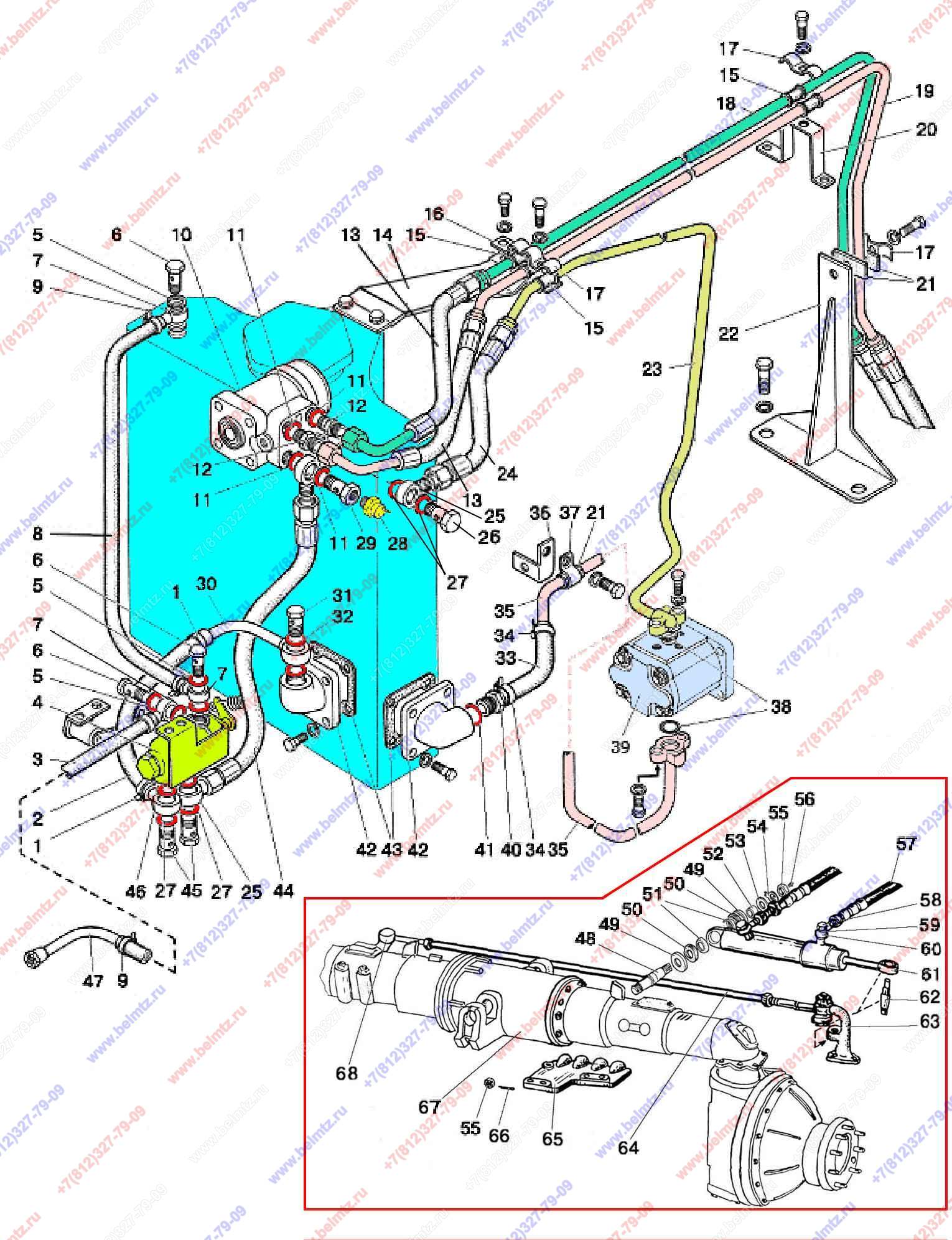

  • Группа 34. Управление рулевое. Подгруппа 3407. Арматура ГОРУ с ПВМ72 900-3400010-03 и облицовкой 92П-840005-01

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
2
85-3407332 Шланг соединительный
85-3407332
1
3
1021-4802062 Шланг к муфте блокировки дифференциала
1021-4802062
1
7
Ф80-3407720 Маслопровод
Ф80-3407720
3
8
950-4802062-01 Шланг
950-4802062-01
1
12
Ф80-3407134
3
20
14
890-3407131 Кронштейн
890-3407131
1
15
70-3506027 Втулка
70-3506027
5
16
70-6804011 Держатель
70-6804011
1
17
70-3407146 Планка
70-3407146
3
20
952-3407013 Кронштейн
952-3407013
1
21
70-4607158 Прокладка
70-4607158
3
22
102-3407010 Кронштейн
102-3407010
1
26
85-3407105
1
2
29
85-3407105-02
1
9
30
600-3407080-01 Маслопровод
600-3407080-01
1
31
40-4607037
1
4
33
952-3407014 Шланг
952-3407014
1
36
85-3407102 Кронштейн
85-3407102
1
37
50-4607041 Кронштейн
50-4607041
1
40
952-3407050 Штуцер
952-3407050
1
40
Н.036.04.011 Штуцер
Н.036.04.011
1
43
70-4608033 Прокладка
70-4608033
2
45
40-4607032
2
8
46
1221-3407090 Маслопровод
1221-3407090
1
49
Ф80-3405108
4
5
52
Ф80-3405102-В
2
8
53
Шайба С20.01.019 ГОСТ 11371-78
С 20.01.019 ГОСТ 11371-78
3
55
Гайка М20х1,5 ГОСТ 5915-70
М20х1,5-6Н.6.019 ГОСТ 5915-70
4
56
Пресс-масленка 1.1.Ц9.хр ГОСТ 19853-74
1.1.Ц9.хр ГОСТ 19853-74
2
59
Шайба РМ3/8
РМ3/8
4
66
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
2
