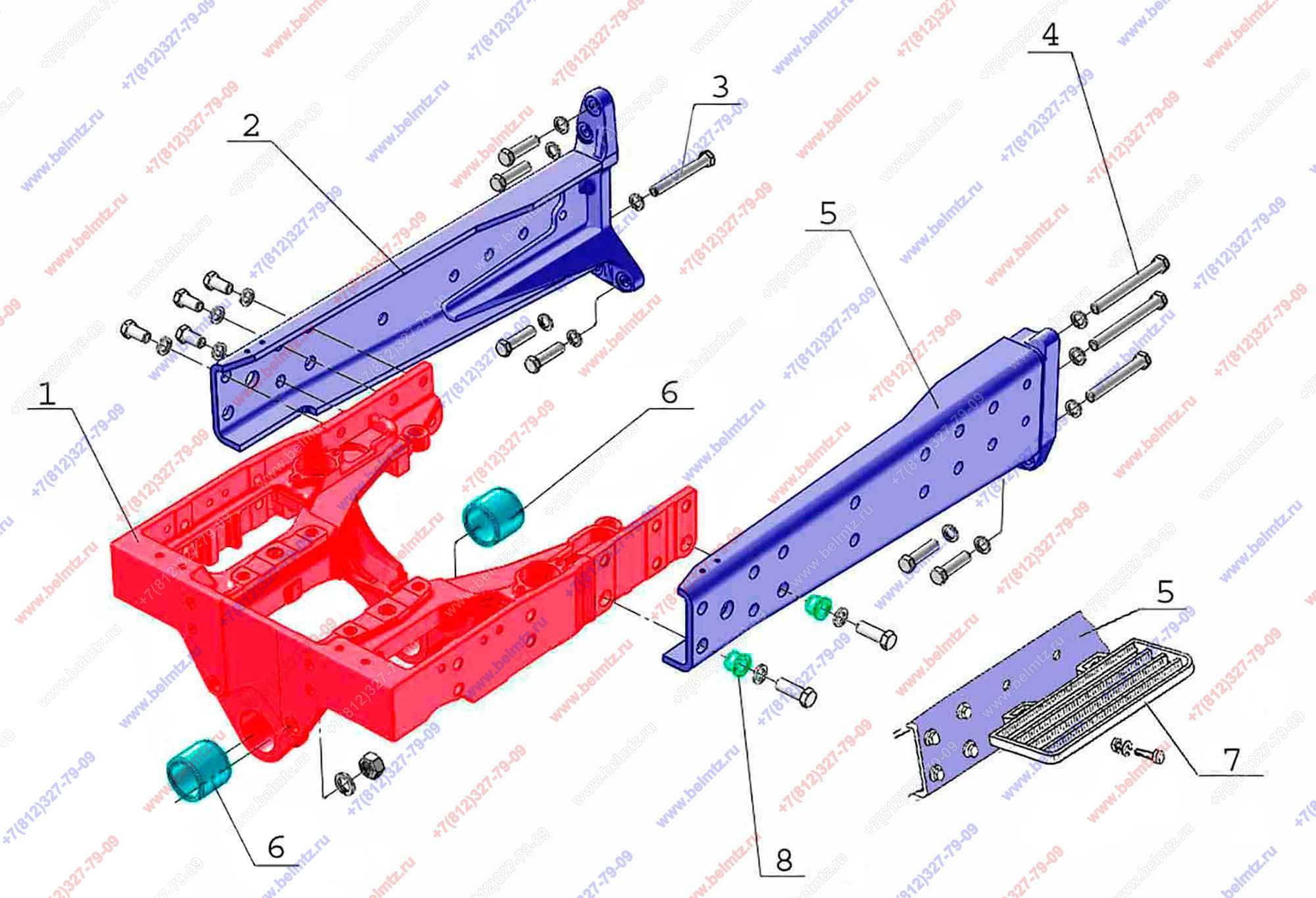

  • Группа 28. Рама. Подгруппа 2801. Полурама 1025-2800010-01.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1025-2800010-01 Полурама (Для ПВМ 822-2300020-02 (с длинными рукавами))
1025-2800010-01
1
(1, 2, 5, 6, 8)
0
1025-2801120 Брус передний
1025-2801120
1
(1, 6)
1
1025-2801124 Брус передний
1025-2801124
1
2
80-2801050-01 Лонжерон правый
80-2801050-01
1
3
Болт М16-6gx120 ГОСТ 7795-70
М16-6gx120.88.35.019 ГОСТ 7795
2
4
Болт М16-6gx150 ГОСТ 7795-70
М16-6gx150.88.35.019 ГОСТ 7795
2
