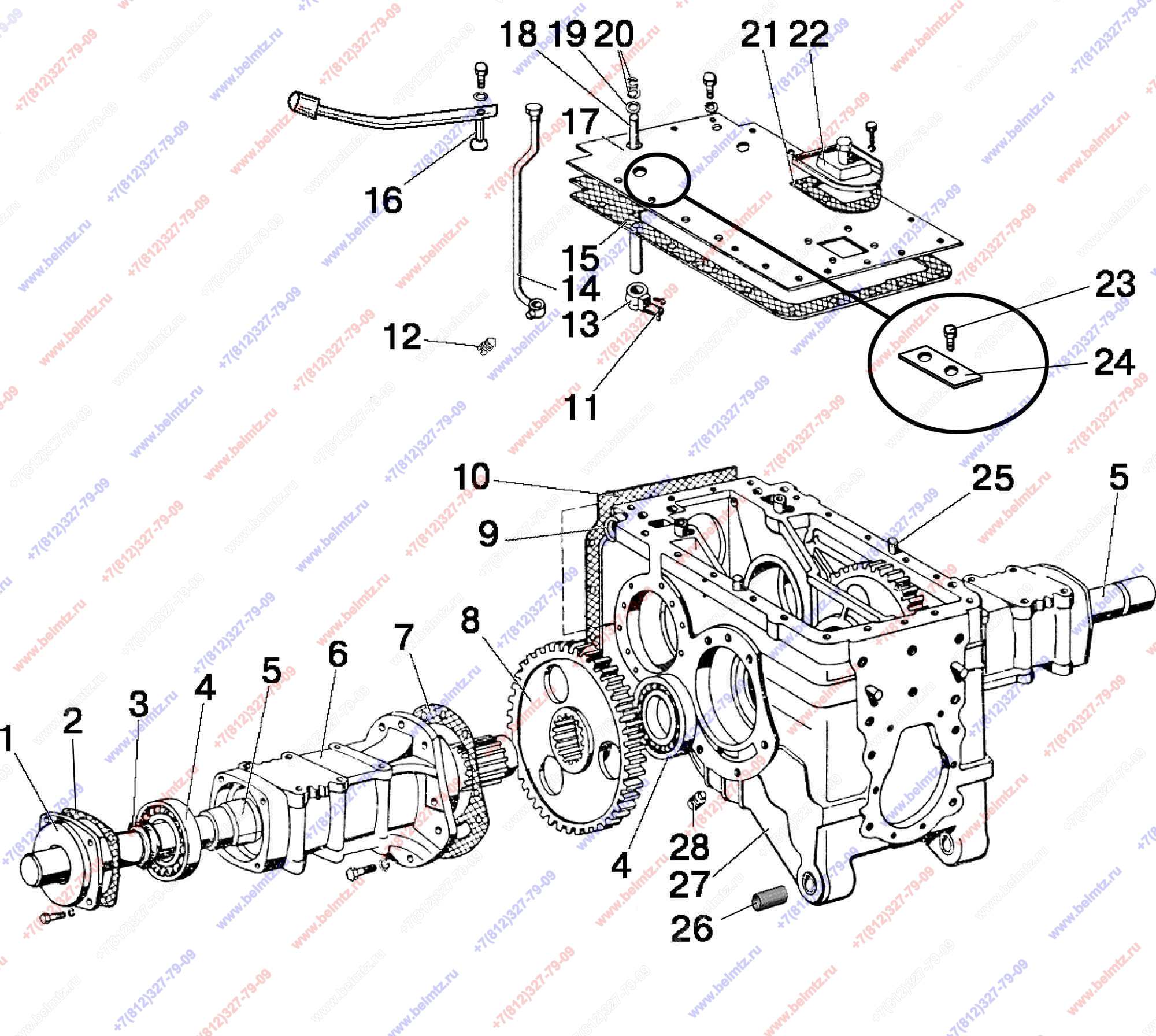

  • Группа 24. Задний мост 70-2401010-05. Подгруппа 2401, 2407. Корпус заднего моста. Конечная передача.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-2401040 Валик управления
50-2401040
1
(18-20)
0
50-2407030 Крышка рукава
50-2407030
2
(1, 3)
11
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
2
12
36-1702110 Винт
36-1702110
2
16
85-2401080-A Рычаг переключения ВОМ (независимый/синхронный)
85-2401080-A
1
17
70-2401024 Крышка корпуса заднего моста
70-2401024
1
20
50-2401031 Шайба
50-2401031
2
21
50-2401027-А Прокладка
50-2401027-А
1
22
1221-2401026 Крышка
1221-2401026
1
23
600-2401026 Болт
600-2401026
1
24
600-2401014 Пластина
600-2401014
1
28
70-1701301 Пробка
70-1701301
1
