  • Группа 16. Сцепление Подгруппа 1601. Сцепление "лепестковое"

Используется в Каталогах

Беларус-320

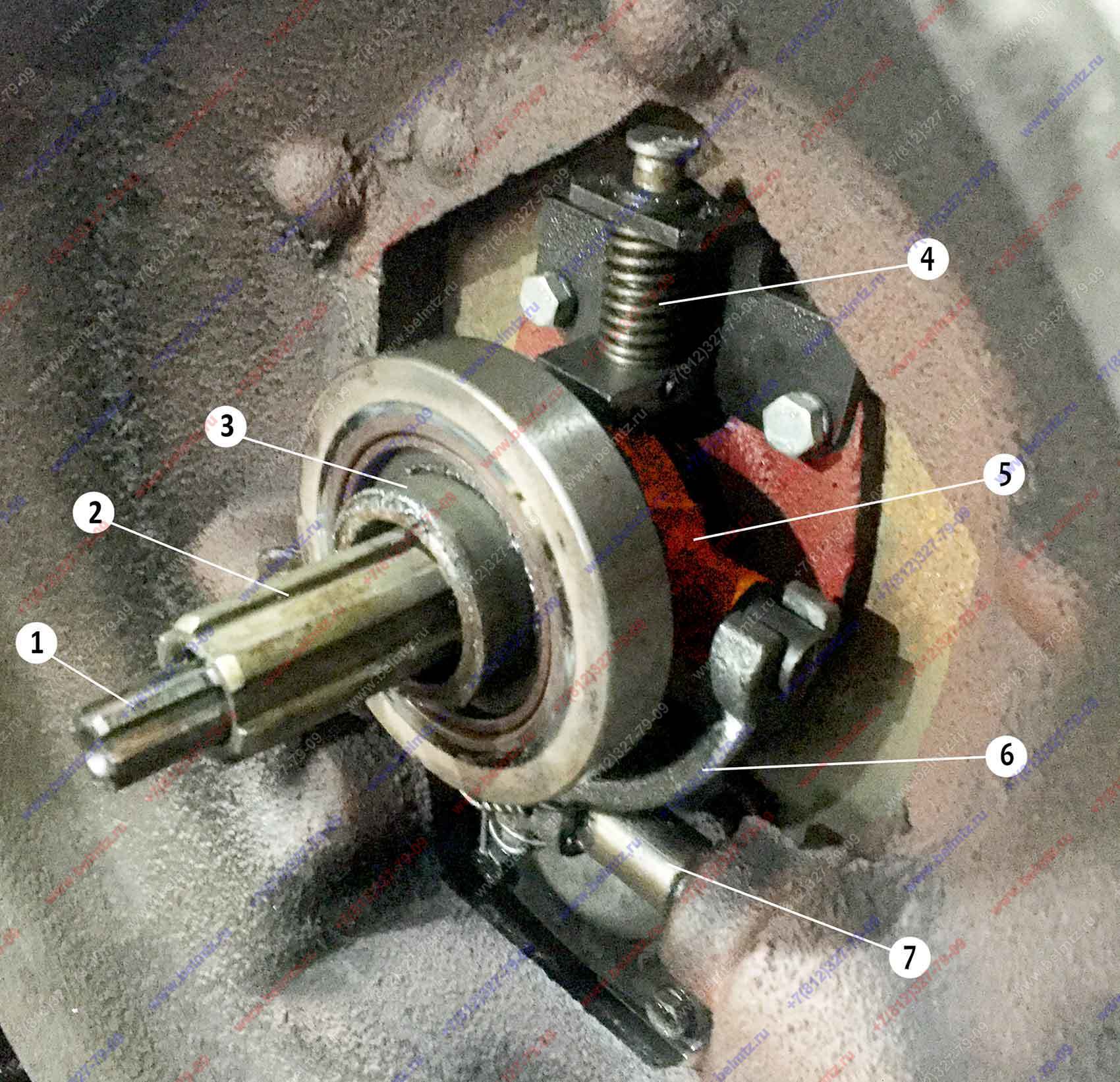

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
406-1601090-05 Диск (корзина сцепления) диафрагменная
406-1601090-05
1
2
на рисунке отсутствует
0
587.420-1601130-01 Диск сцепления ведомый
587.420-1601130-01
1
11
на рисунке отсутствует
1
220-4604033-Б Вал под фланец 0100.356 привода насоса НШ-6 с 6-тью шлицами
220-4604033-Б
1
2
220-1701035-Б1 Вал первичный
220-1701035-Б1
1
3
587.325-1701050 Кронштейн
587.325-1701050
1
1
4
587.420-1601170 Механизм торможения
587.420-1601170
1
5
420-1601180 Отводка с подшипником
420-1601180
1
2
6
320-1601203 Вилка
320-1601203
1
1
7
320-1601150-Б Вал с рычагом
320-1601150-Б
1
