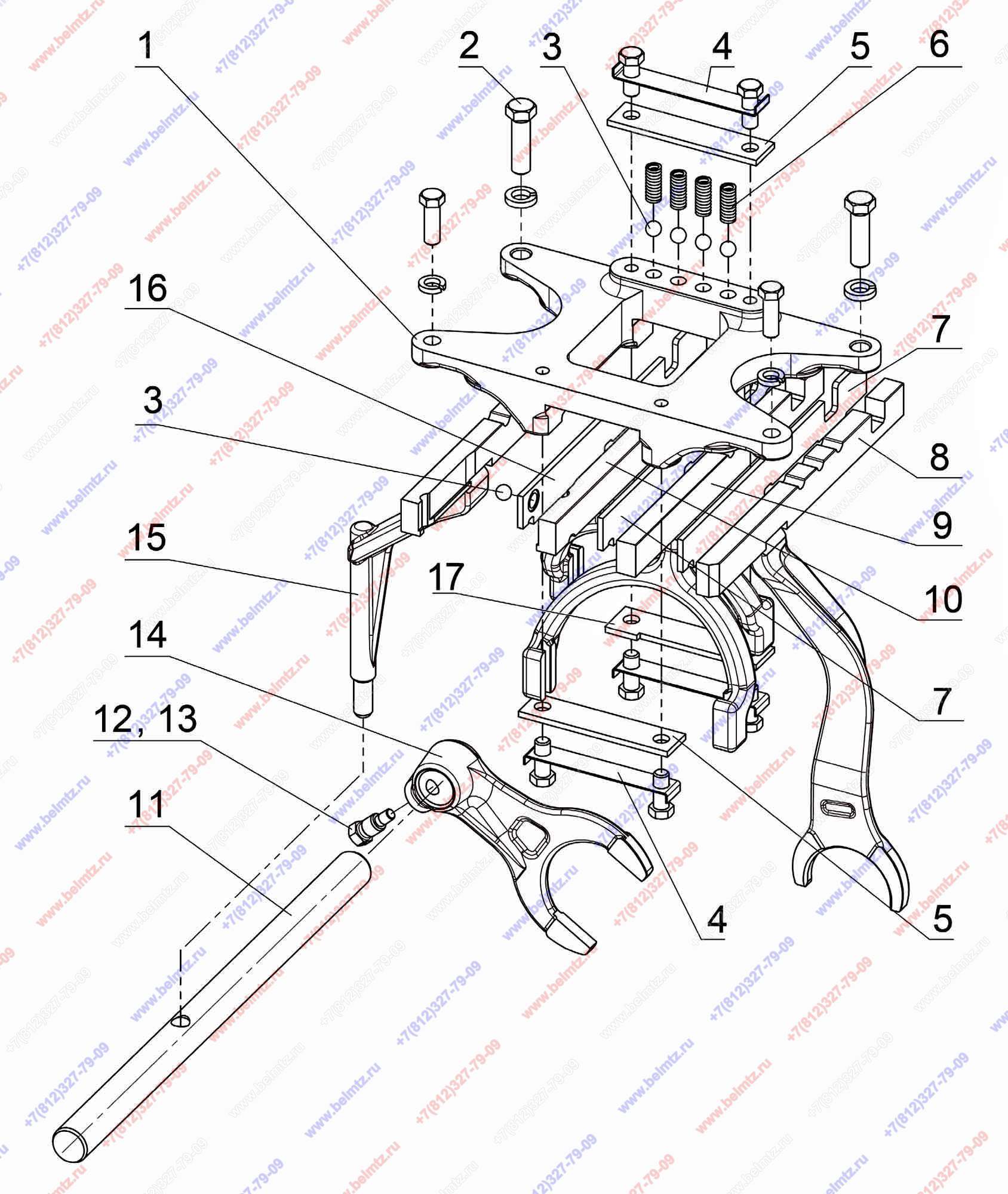

  • Группа 17. Коробка передач. Подгруппа 1701. Коробка передач 1021-1700010-01. Корпус вилок.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
922-1702080
1
(1, 3-10, 15-17)
3
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
5
4
50-1702107-А Пластина стопорная
50-1702107-А
3
5
50-1702081 Планка вилок
50-1702081
2
7
50-1702083 Планка замковая
50-1702083
2
9
74-1702116 Вилка 2-ой и 3-ей передач
74-1702116
1
10
74-1702096 Вилка 4-ой (прямой) передачи
74-1702096
1
11
50-1702063 Валик
50-1702063
1
12
36-1702110 Винт
36-1702110
1
13
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
1
15
922-1702095 Поводок
922-1702095
1
16
74-1702040 Планка
74-1702040
1
17
74-1702081 Планка
74-1702081
1
