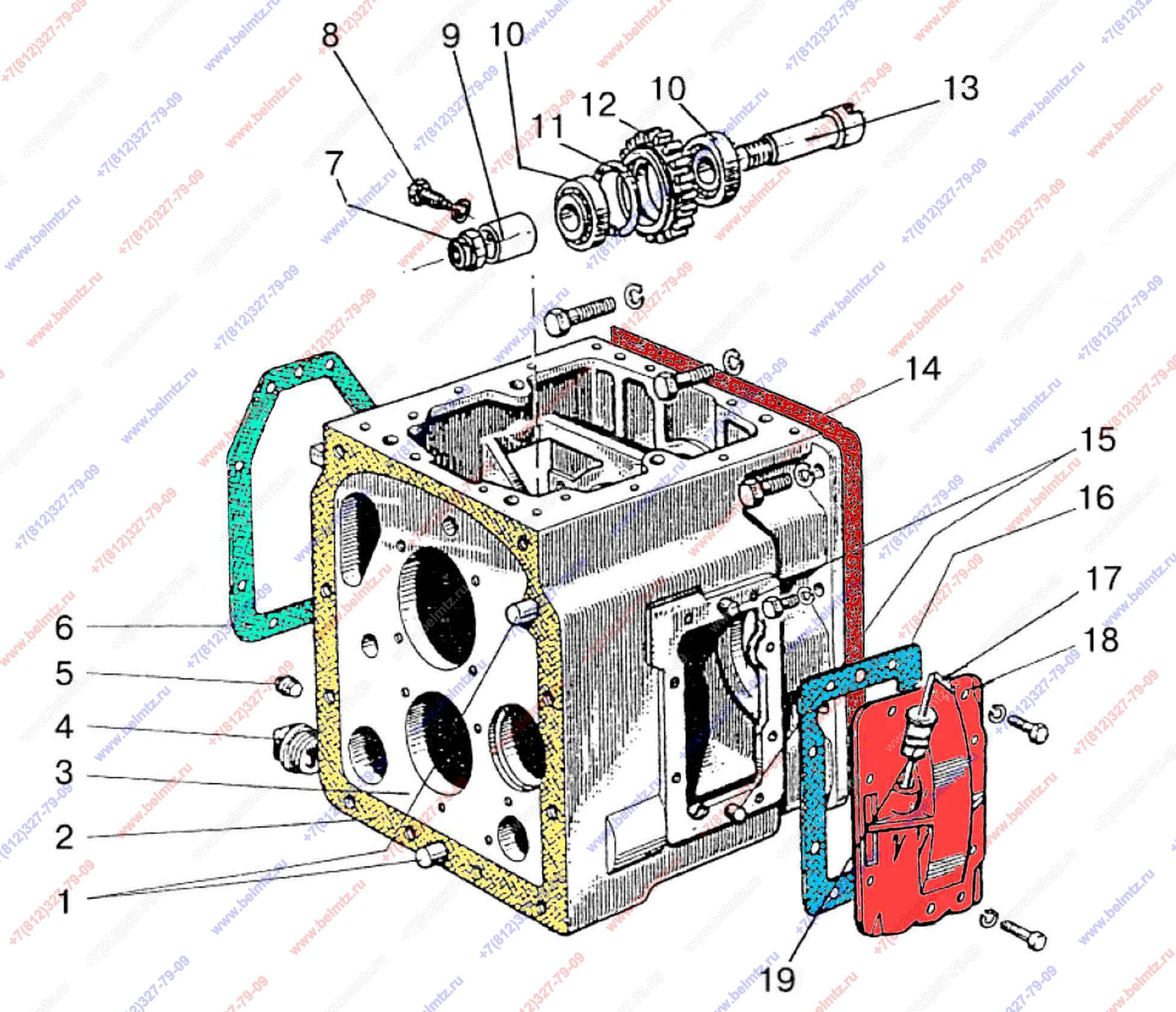

  • Группа 17. Коробка передач. Подгруппа 1701. Коробка передач 1021-1700010-05. Корпус коробки передач.

Используется в Каталогах

Беларус-1021
Беларус-952
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1021-1700010-05 КПП синхро/синхро-ускоритель(мультипликатор)/с приводом ГХУ/с приводом ПВМ/с бок 2-х рыч. вкл
1021-1700010-05
1
0
52-1802095-Б Шестерня промежуточная
52-1802095-Б
1
4
(7, 9-13)
0
70-1701410 Масломер
70-1701410
1
4
(17, 19)
0
Ремкомплект МТЗ-1523 КПП (паронит 1мм) КН-4233-01
КН-4233-01
1
1
0
Ремкомплект МТЗ-80 прокладок КПП КН-4200-01 (паронит 1мм)
КН-4200-01
1
1
50-4605027 Штифт
50-4605027
2
2
50-1701026 Прокладка
50-1701026
1
3
50-1701025-А-01 Корпус синхронизированной коробки передач
50-1701025-А-01
1
4
70-1701300 Пробка магнитная 1 1/4"
70-1701300
1
5
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
1
6
50-1701459 Прокладка
50-1701459
1
7
52-1802128 Гайка оси раздатки
52-1802128
1
5
8
52-1802093 Винт
52-1802093
1
5
9
52-1802092-Б Втулка
52-1802092-Б
1
2
10
Подшипник 7306А(30306) радиально-упорный роликовый конический 30*72*20,75мм 0,443кг
7306.А
2
9
11
52-1802097-А Кольцо
52-1802097-А
1
12
52-1802091 Шестерня включения пер.моста z-22
52-1802091
1
1
13
52-1802094 Ось
52-1802094
1
14
50-2401016-Б Прокладка между КПП и задним мостом
50-2401016-Б
1
15
Штифт Д01-015 установочный
Д01-015
4
16
50-1701456-А Прокладка
50-1701456-А
1
17
70-1701415-А Масломер
70-1701415-А
1
18
70-1701454-А2 Крышка левая
70-1701454-А2
1
19
Кольцо 010,60х2,5 (011-015-25-2-4)
011-015-25-2-4
2
37
