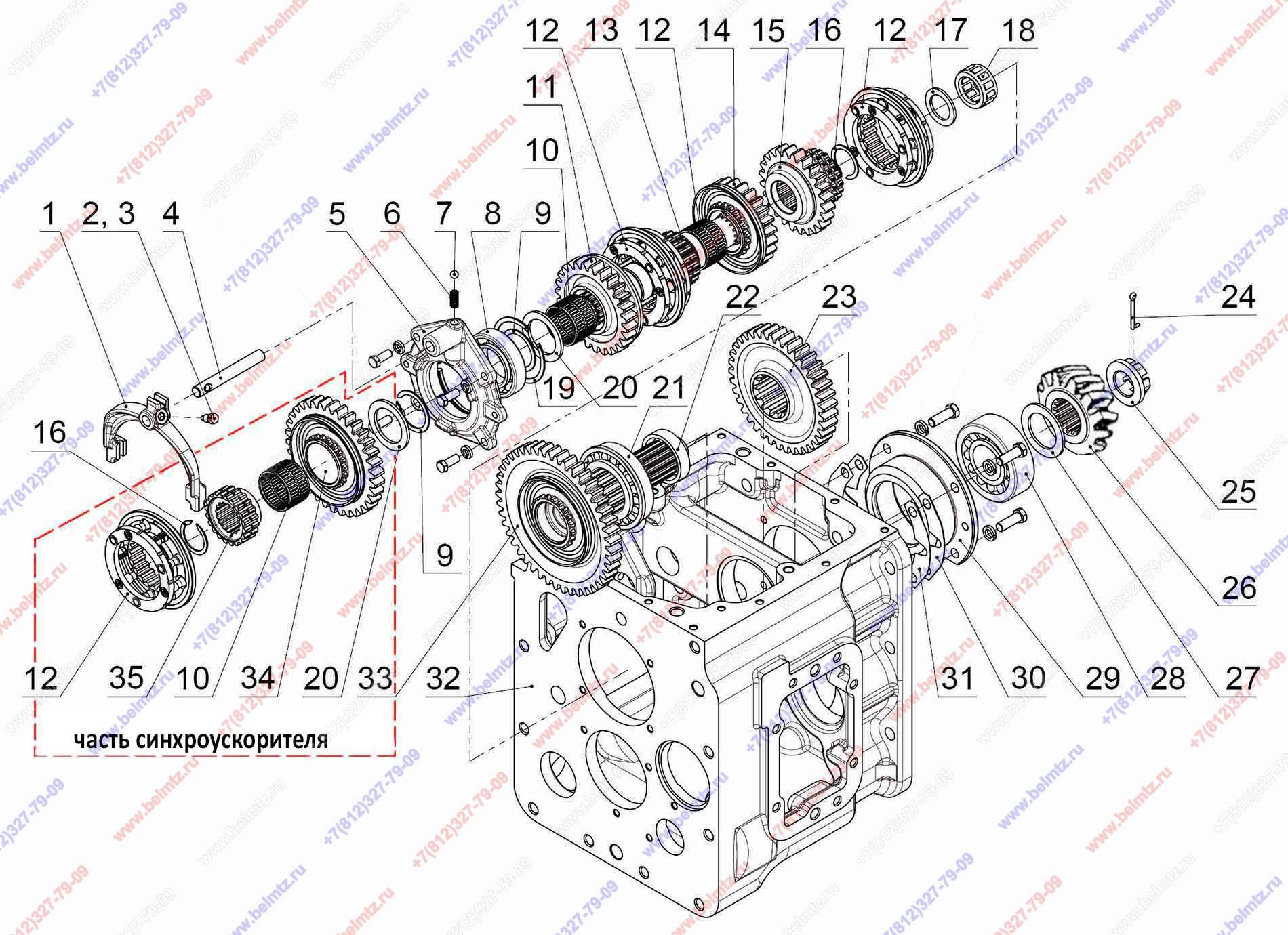

  • Группа 17. Коробка передач. Подгруппа 1701. Коробка передач 74-1700010-05. Вал первичный 74-1701030 и вал вторичный 74-1701260. (С приводом ПВМ)

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
74-1701030 Вал первичный
74-1701030
1
(5, 8-16, 19, 20)
1
74-1723043-Б Вилка см.74-1723020-Б1
74-1723043-Б
1
2
220-1702061
1
3
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
1
L-200mm
4
74-1723044-Б1
1
7
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
1
9
2С50 ГОСТ13940-86
2
13
16
С40 ГОСТ13940-86
2
50
17
74-1701029 Кольцо
74-1701029
1
19
2С90 ГОСТ 13941-86
1
17
20
74-1701026 Шайба
74-1701026
2
22
50-1701312 Втулка распорная
50-1701312
1
24
Шплинт 5,0х45 ГОСТ 397-79
5,0х45.019 ГОСТ 397-79
1
27
50-1701254-А Шайба опорная ведущей шестерни главной передачи
50-1701254-А
1
30
50-1701258 Прокладка регулировочная осевого зазора подшипников вторичного вала коробки передач 0,2 мм
50-1701258
10
31
50-1701259 Прокладка регулировочная зазора подшипников вторичного вала коробки передач 0,5 мм
50-1701259
6
