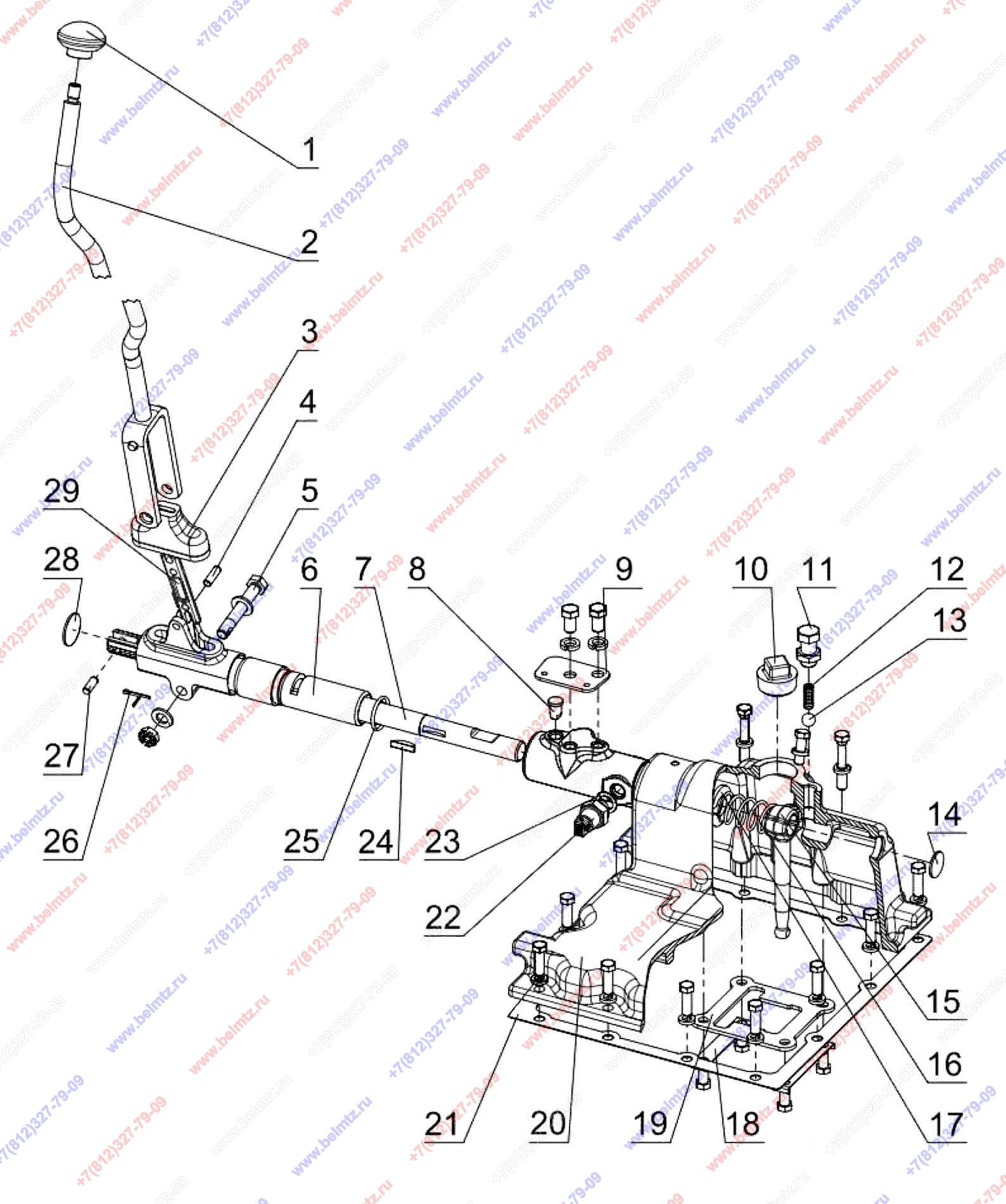

  • Группа 17. Коробка передач. Подгруппа 1701. Коробка передач 70-1700010-Б1. Механизм правого однорычажного управления КП. (Без привода ПВМ)

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-1703010-А1
1
1
(3, 4, 6-20, 22-25, 27-29)
0
70-1703225-А Рычаг (Распределитель гидросистемы на маслобаке)
70-1703225-А
1
(1, 2, 5, 26)
0
952-1703225 Рычаг (Управление распределителем гидросистемы с джойстиком)
952-1703225
1
(1, 2, 5, 26)
2
952-1703220 Рычаг (Управление распределителем гидросистемы с джойстиком)
952-1703220
1
3
70-1703203-А
1
4
4
Штифт ШЦК 8x25
ШЦК 8x25
1
5
50-2403034-01 Болт
50-2403034-01
1
7
70-1703201-Б
1
2
7
70-1703201-Б-01
1
8
70-1703205
1
6
9
80-3503048 Кронштейн
80-3503048
1
10
Пробка ПК КГ 1¼"
ПК КГ 1¼"
1
11
70-1703204 Болт
70-1703204
1
12
50-1702148-А
1
40
13
Шарик 13,8-60
13,8-60
1
14
Заглушка 28-10кпЦ19хр
28-10кпЦ19хр
1
15
70-1703011
1
16
70-1703057
1
4
17
70-1703058 Шайба
70-1703058
1
18
50-1702107-А Пластина стопорная
50-1702107-А
2
19
70-1703084 Пластина
70-1703084
1
20
70-1703025-Б Крышка
70-1703025-Б
1
26
Шплинт 3,2х25 ГОСТ 397-79
3,2х25.2.019 ГОСТ 397-79
1
27
Штифт ШЦК 8x20
ШЦК 8x20
1
28
Заглушка 35-10 кл Ц9Хр
35-10 кл Ц9Хр
1
