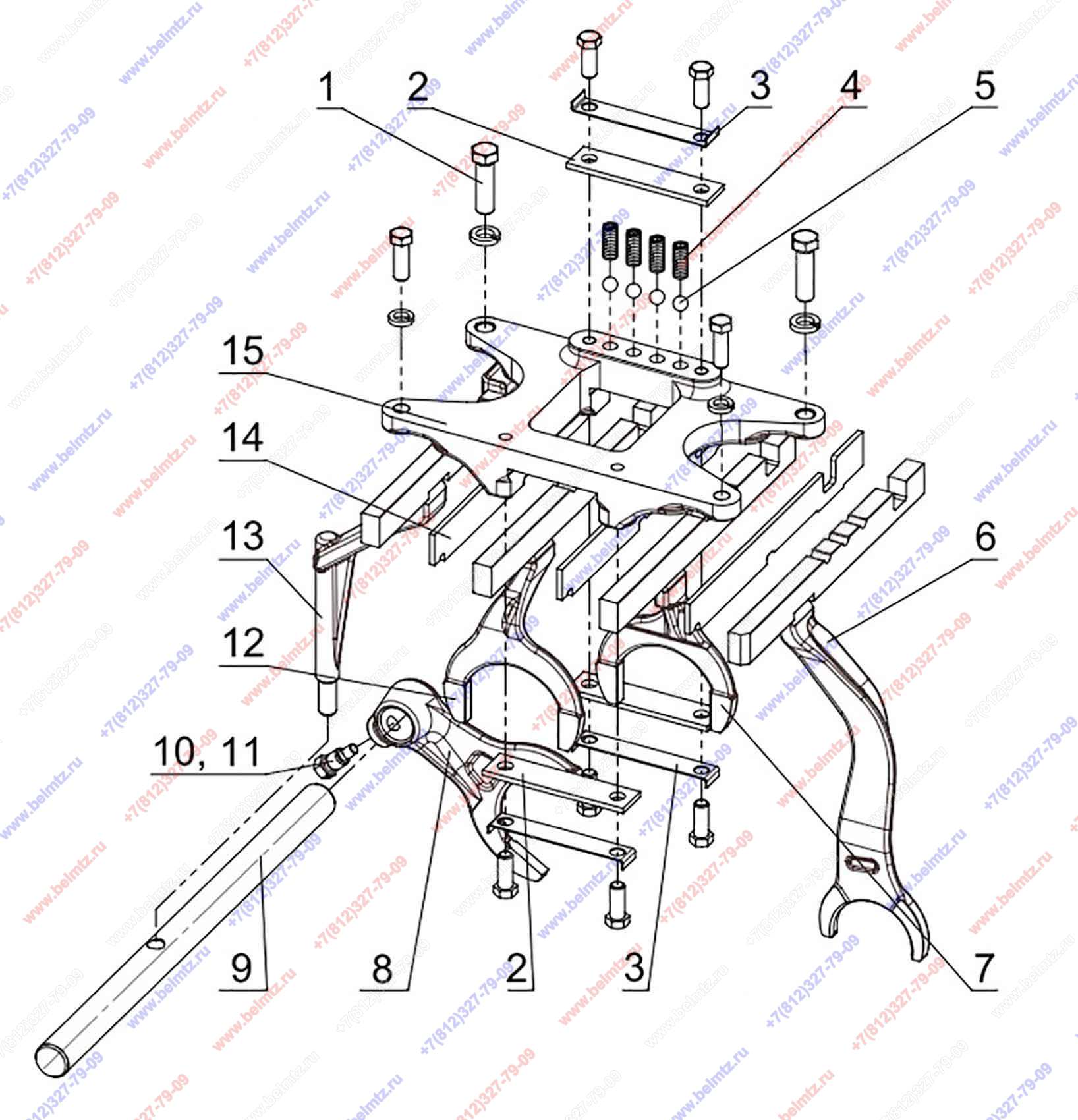

  • Группа 17. Коробка передач. Подгруппа 1701. Коробка передач 70-1700010-Б1. Корпус вилок. (Без привода ПВМ)

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
2
50-1702081 Планка вилок
50-1702081
3
3
50-1702107-А Пластина стопорная
50-1702107-А
3
5
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
4
9
50-1702063 Валик
50-1702063
1
10
36-1702110 Винт
36-1702110
1
11
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
1
14
50-1702083 Планка замковая
50-1702083
3
