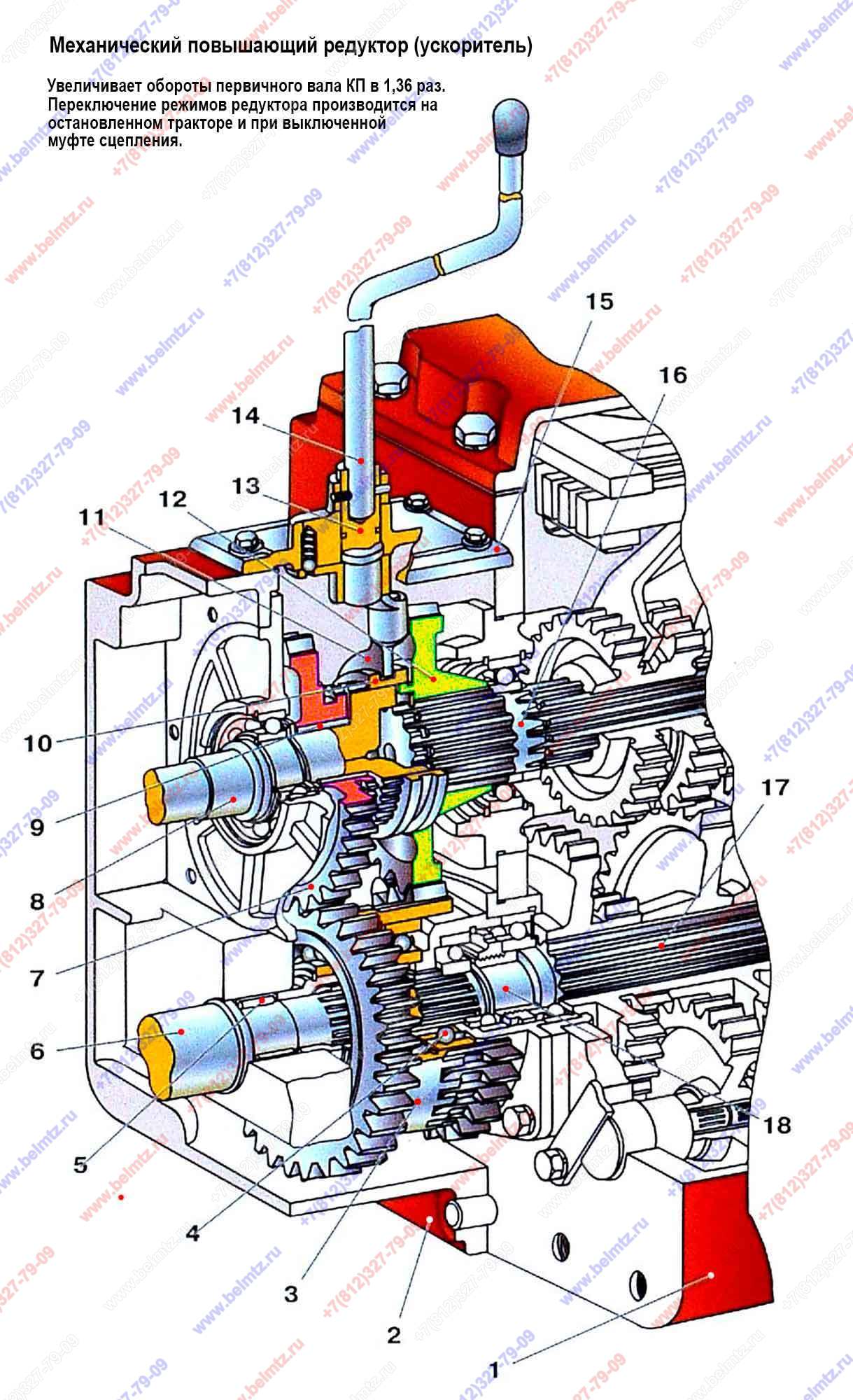

  • Группа 16. Сцепление. Подгруппа 1721. Механический ускоритель (механический повышающий редуктор). Общий вид

Используется в Каталогах

Беларус-82.1
Беларус-921
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-1721020 Вал муфты с крышкой
50-1721020
1
1
0
70-1601022 Вал привода ВОМ с шестерней
70-1601022
1
6
1
50-1701025-А Корпус коробки передач
50-1701025-А
1
2
70-1601015 Корпус сцепления
70-1601015
1
2
70-1601015-03 Корпус сцепления (усиленный, такой же как 70-1601015, но другая марка чугуна)
70-1601015-03
1
2
921-1600010 Корпус сцепления в сб. nдв-1800об/мин под механический ускоритель
921-1600010
1
Беларус-921
3
50-1721041 Шестерня
50-1721041
1
4
Подшипник 212 (6212) радиальный шариковый 60*110*22мм 0,771кг
212
2
11
5
Подшипник 942/40 радиальный роликовый с игольчатыми роликами 40*50*32мм 0,151кг
942/40
1
7
6
70-1601021-Б Вал ведомый привода ВОМ (внутренний)
70-1601021-Б
1
7
50-1721031 Шестерня
50-1721031
1
7
8
70-1721113-А Вал силовой
70-1721113-А
1
4
9
Ролик 4х34.8 А3 ГОСТ 6870-81
4х34.8 А3 ГОСТ 6870-81
47
200
10
70-1721045 Муфта зубчатая
70-1721045
1
8
11
80-1723021 Вилка
80-1723021
1
1
12
50-1721025 Шестерня под ускоритель
50-1721025
1
8
13
70-1723020 Ось с рычагом
70-1723020
1
5
14
80-1723065-Б Рычаг управления понижающим редуктором или ускорителем КП
80-1723065-Б
1
15
70-1723015 Крышка
70-1723015
1
2
16
48-1701032-А Вал первичный
48-1701032-А
1
17
70-1701182-Б Вал промежуточный
70-1701182-Б
1
18
50-1701185 Вал внутренний независимого привода заднего ВОМ
50-1701185
1
1
