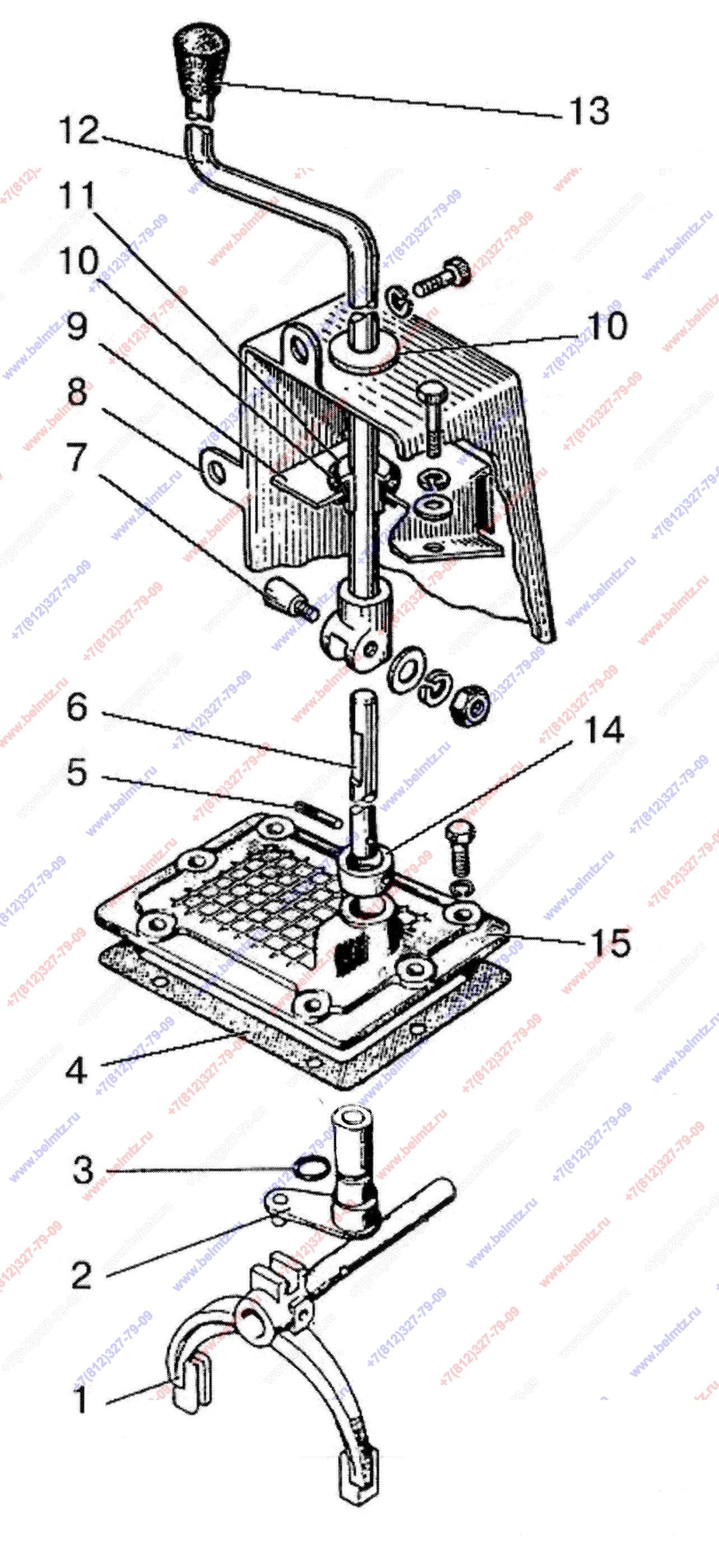

  • Группа 17. Коробка передач. Подгруппа 1723. Управление синхронизированным понижающим редуктором или ускорителем

Используется в Каталогах

Беларус-1021
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
74-1723030 Крышка редуктора
74-1723030
1
(2, 3, 5, 6, 14, 15)
0
80-1723065-Б Рычаг управления понижающим редуктором или ускорителем КП
80-1723065-Б
1
(7, 12, 13)
1
74-1723020-Б1 Вилка включения редуктора (раньше была со штифтом)
74-1723020-Б1
1
7
2
74-1723140 Рычаг
74-1723140
1
3
Кольцо 019,60х3,0 (020-025-30-1-4)
020-025-30-1-4
1
30
4
50-1601347 Прокладка
50-1601347
1
5
70-1723012 Штифт
70-1723012
1
6
70-1723024 Стержень
70-1723024
1
2
7
70-1723063 Клин
70-1723063
1
1
8
80-6700370-Б Кожух
80-6700370-Б
1
9
80-6702291 Накладка
80-6702291
1
10
70-3723024 Втулка
70-3723024
2
11
70-4605308-Б Втулка
70-4605308-Б
1
12
80-1723060-Б Рычаг управления понижающим редуктором или ускорителем КП
80-1723060-Б
1
1
13
А15.05.020 Рукоятка
А15.05.020
1
2
13
А61.01.014 Рукоятка
А61.01.014
1
5
14
70-1723032 Втулка
70-1723032
1
15
70-1723015 Крышка
70-1723015
1
2
