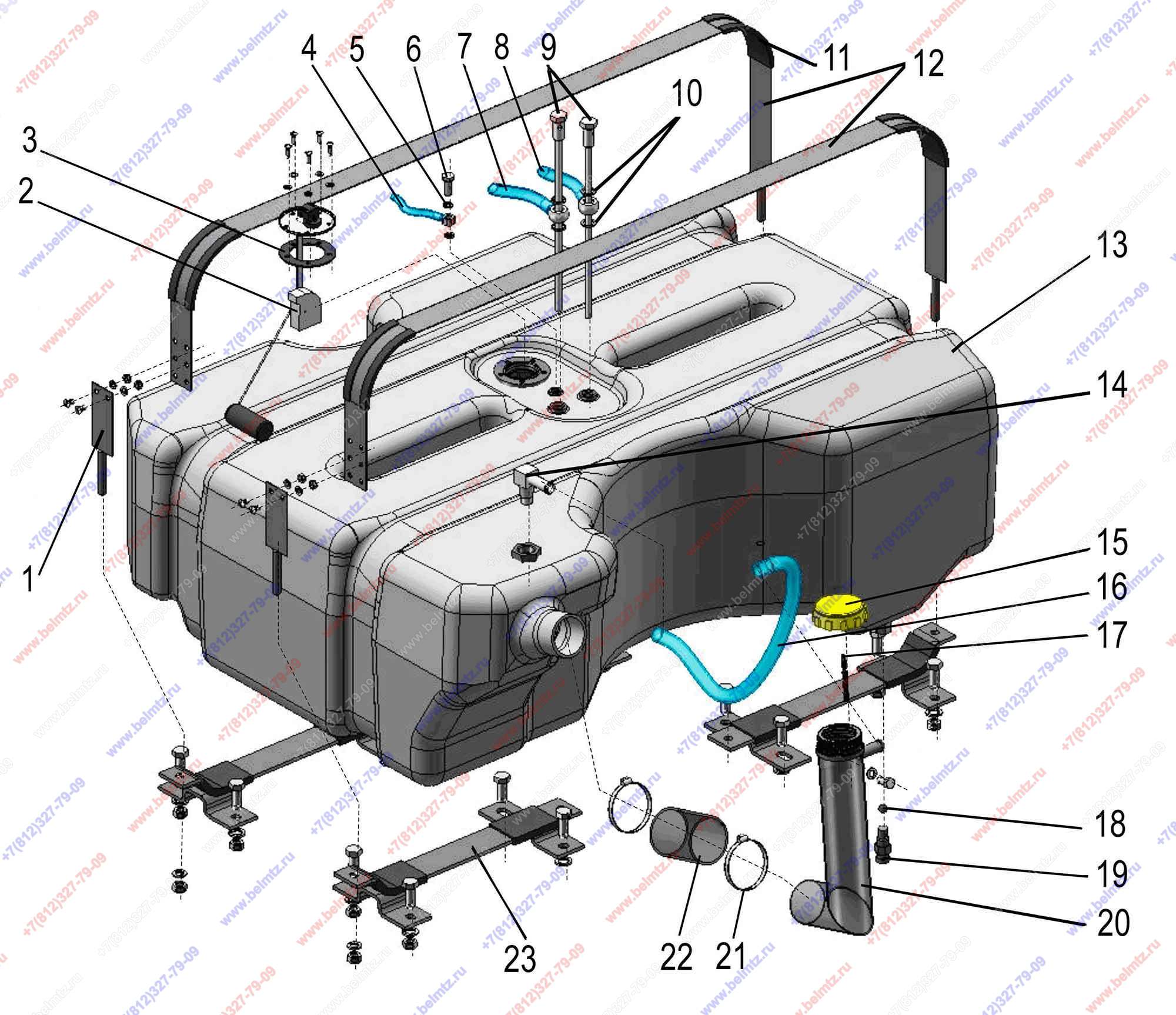

  • Группа 11. Система питания. Подгруппа 1101. Бак топливный 1221-1101510 (для тракторов с гидроподъемником)

Используется в Каталогах

Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1221-1101690-01 Хомут
1221-1101690-01
2
2
Датчик ДУМП-21М указателя уровня топлива евроразъем 407511.001-17 с указателем ЭИ8007-3 Диапазон перемещения поплавка 226мм
ДУМП-21М
1
1
3
200-3806026 Прокладка
200-3806026
1
4
920-1101160-05 Топливопровод обратка с форсунок в пластиковый бак
920-1101160-05
1
6
5
36-1104788 Прокладка
36-1104788
2
6
36-1104787 Болт (обратки форсунки) L-28мм Ф10мм
36-1104787
1
21
7
920П-1101240-05 Топливопровод L-2500мм обратка от топ.насоса в бак МТЗ-82/1025
920П-1101240-05
1
6
8
920П-1101240-08 Топливопровод
920П-1101240-08
1
9
1221-1101530 Топливозаборник
1221-1101530
2
10
Д18-055А-01 Кольцо медное
Д18-055А-01
4
11
Уплотнитель ПР-43-03 УМ6
ПР-43-03
4
12
1221-1101690 Хомут
1221-1101690
2
13
1221-1101510 Бак топливный пластиковый
1221-1101510
1
7
14
1221-1101620 Угольник
1221-1101620
1
15
082-1103010 Пробка
082-1103010
1
16
85-1101002-03 Трубка
85-1101002-03
1
17
36-1101070 Цепочка
36-1101070
1
18
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
1
19
822-1101081 Штуцер
822-1101081
2
20
920-1101260 Горловина
920-1101260
1
21
Хомут ХС-66
ХС-66
2
22
70-1101035-Б Рукав
70-1101035-Б
1
23
1221-1101130 Кронштейн
1221-1101130
4
