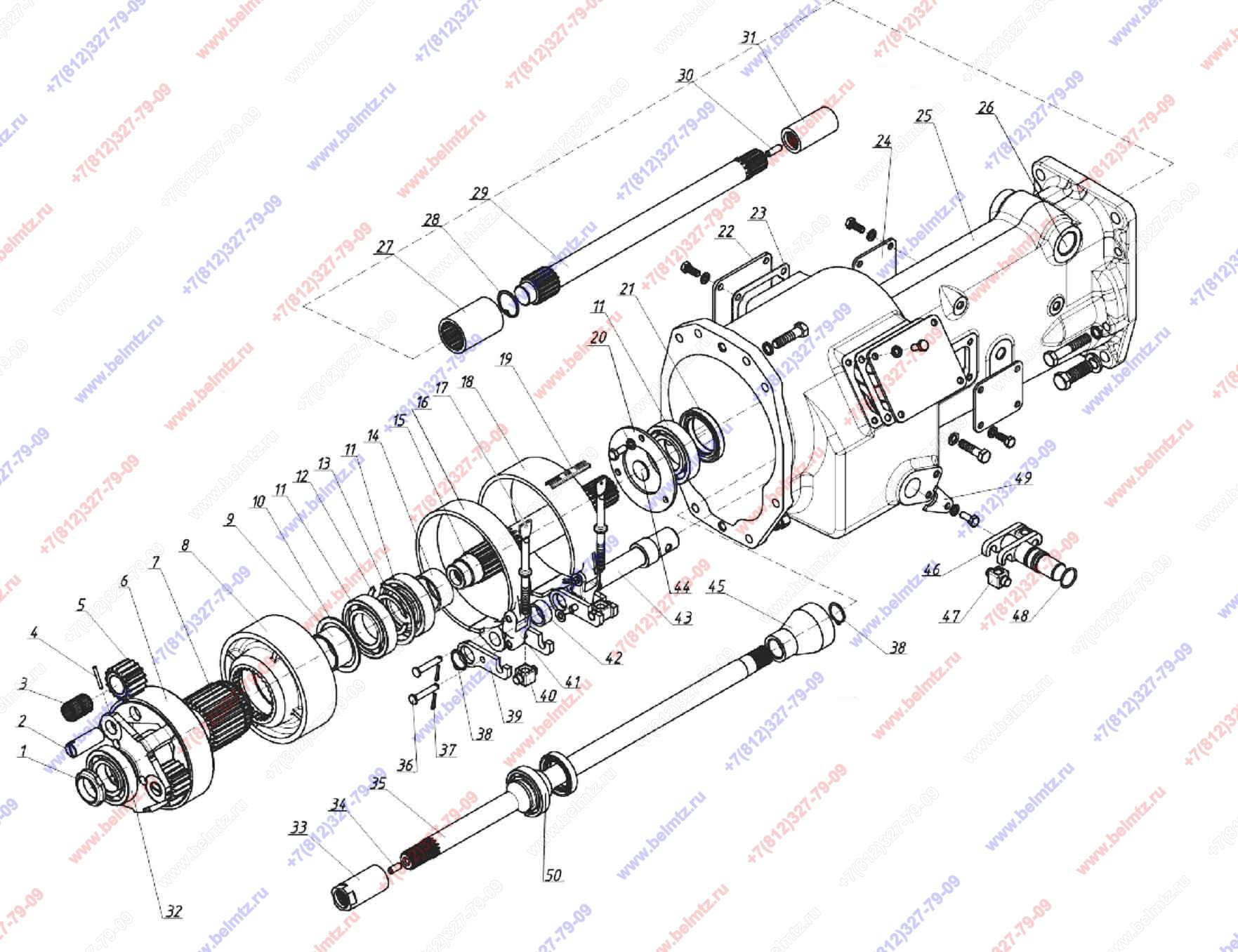

  • Группа 42. Отбор мощности. Подгруппа 4202. Привод ВОМ 622-4202020

Используется в Каталогах

Беларус-622

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1025-4202060 Водило
1025-4202060
1
0
322-4202010-01 Привод ВОМ
322-4202010-01
1
1
52-2308097 Гайка
52-2308097
1
2
70-4202026 Ось сателлита
70-4202026
3
3
Подшипник SKF 20х26х17
SKF 20х26х17
6
4
70-4202431 Штифт пружинный 4х30.65Г
70-4202431
3
10
5
70-4202024 Сателлит
70-4202024
3
6
85-4202065 Водило (см. 85-4202060 или 1025-4202060 )
85-4202065
1
7
70-4202032 Шестерня солнечная
70-4202032
1
2
8
85-4202033 Барабан
85-4202033
1
9
70-4202077 Втулка
70-4202077
1
10
Кольцо ГОСТ 13940-86 2С68
2С68 ГОСТ 13940-86
1
11
Подшипник 209 (6209) радиальный шариковый 45*85*19мм 0,404кг
209
2
7
12
Кольцо ГОСТ 13941-86 2С85
2С85 ГОСТ13941-86
1
25
13
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
1
12
14
322-4202077 Втулка
322-4202077
1
15
322-4202071 Вал
322-4202071
1
16
85-4202100-01 Лента (56мм) устанавливается с лентой 34 мм
85-4202100-01
1
9
17
322-4202022 Винт
322-4202022
2
18
85-4202100 Лента (34мм) устанавливается с лентой 56мм
85-4202100
1
9
19
80-4216039 Стопор
80-4216039
1
11
20
322-4202073 Крышка
322-4202073
1
21
Манжета армированная 52х75 (2.2-52х75-1)
2.2-52х75-1
1
17
22
322-4202014 Крышка
322-4202014
2
23
322-4202013 Прокладка
322-4202013
2
24
70-4608019 Крышка
70-4608019
2
2
25
622-4202015 Корпус
622-4202015
1
26
Кольцо 024,50х3,0 (025-030-30-1-4)
025-030-030-1-4
2
27
322-4202218 Втулка
322-4202218
1
28
Кольцо ГОСТ 13941-86 С36
С36 ГОСТ 13941-86
1
29
622-4202217 Вал
622-4202217
1
30
Штифт 2.8х25 ГОСТ 3128-70
2.8х25 ГОСТ 3128-70
1
31
622-4202018 Втулка
622-4202018
1
32
Подшипник 208 (6208) радиальный шариковый 40x80x18мм 0,349кг
208
1
8
33
220-2402018 Втулка
220-2402018
1
5
34
Штифт 2.8х20 ГОСТ 3128-70
2.8х20 ГОСТ 3128-70
1
35
322-2402037-01 Вал
322-2402037-01
1
36
322-4202081 Палец
322-4202081
4
37
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
4
38
Кольцо ГОСТ 13940-86 С25 наружное
С25 ГОСТ 13940-86
2
39
322-4202074 Рычаг
322-4202074
4
40
50-4216034 Ось винта
50-4216034
2
8
41
322-4202079 Стяжка
322-4202079
2
42
322-4202072 Втулка
322-4202072
1
43
322-4202076 Вал
322-4202076
1
44
Заглушка 28-10кпЦ19хр
28-10кпЦ19хр
1
45
220-2402036 Муфта
220-2402036
1
1
46
322-4216018 Валик управления
322-4216018
1
47
50-4202078 Палец
50-4202078
2
5
48
Кольцо 023,50х2,50 (024-028-25-1-4)
024-028-25-1-4
1
49
322-4216016 Пластина
322-4216016
1
50
Подшипник 108(6008) шариковый радиальный 40*68*15мм 0,194кг
108
1
2
