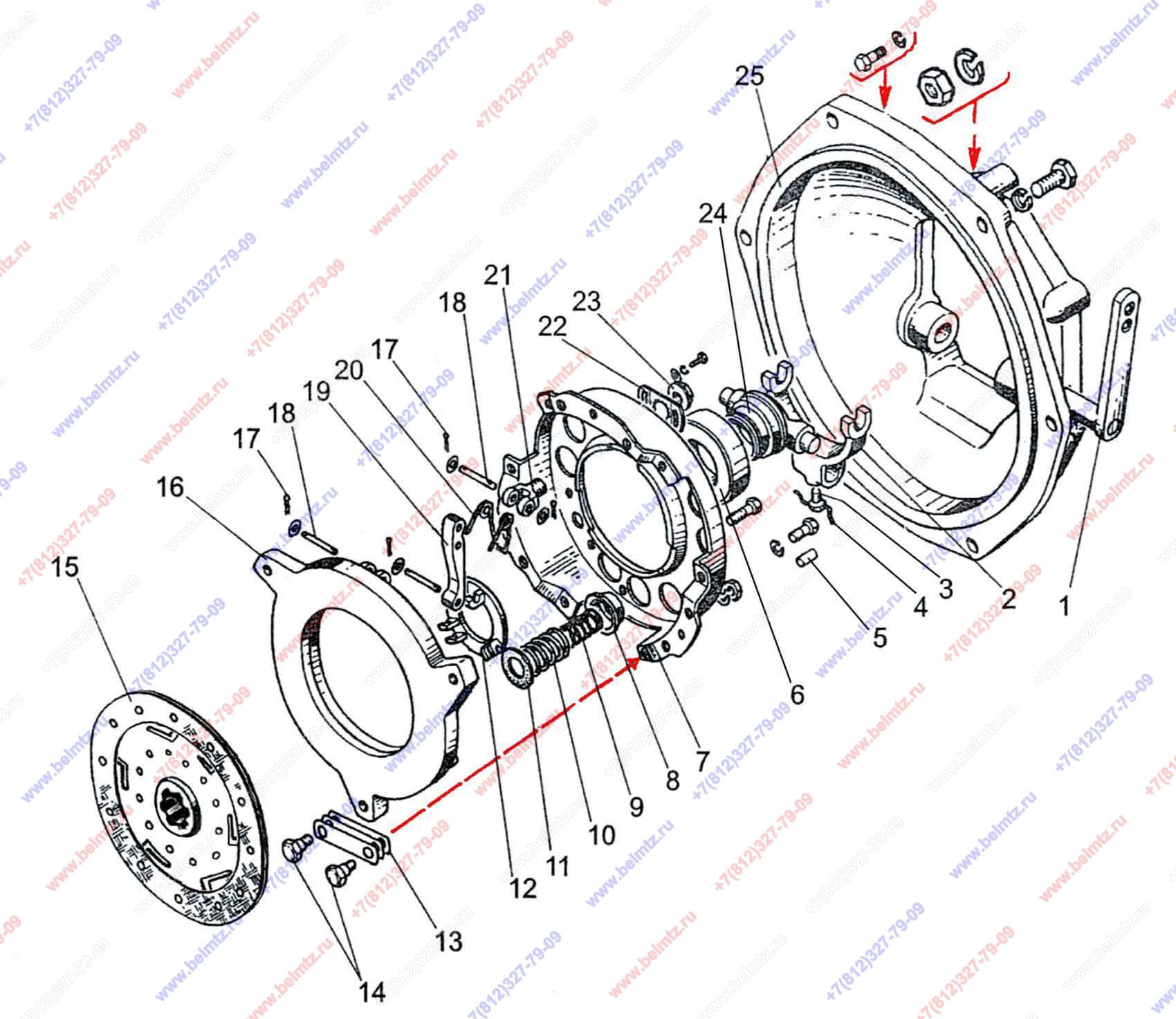

  • Группа 16. Сцепление Подгруппа 1601. Сцепление

Используется в Каталогах

Беларус-422

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
320-1601090 Диск (корзина сцепления)
320-1601090
1
11
(7-14, 16-23)
0
320-1601180 Отводка
320-1601180
1
3
(6, 24)
1
422-1601150 Вал с рычагом
422-1601150
1
1
2
320-1601203 Вилка
320-1601203
1
1
3
50-4604046 Болт вилки
50-4604046
1
4
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
1
5
52-1802069-Б Штифт
52-1802069-Б
3
6
Подшипник 360708 радиально-упорный шариковый (сцепления) 40*70*18 мм 0,24кг
360708
1
5
7
220-1601122 Диск
220-1601122
1
1
8
220-1601072 Стакан
220-1601072
9
9
320-1601116 Пружина
320-1601116
9
10
220-1601115 Пружина
220-1601115
9
11
220-1601092 Прокладка
220-1601092
9
12
220-1601123 Опора
220-1601123
1
1
13
220-1601124 Пластина
220-1601124
9
9
14
220-1601126 Болт
220-1601126
6
12
15
220-1601138 Накладка
220-1601138
1
8
15
320-1601130 Диск сцепления ведомый
320-1601130
1
16
16
220-1601093 Диск нажимной
220-1601093
1
3
17
Шплинт 2,5х16 ГОСТ 397-79
2,5х16.019 ГОСТ 397-79
18
18
220-1601096 Ось
220-1601096
9
19
220-1601094 Рычаг отжимной
220-1601094
3
24
20
220-1601083 Пружина сцепления
220-1601083
3
18
21
220-1601097 Вилка
220-1601097
3
15
22
220-1601086 Шайба
220-1601086
3
23
220-1601109 Гайка
220-1601109
3
24
320-1601185 Отводка см.320-1601180
320-1601185
1
25
422-1601015 Корпус сцепления
422-1601015
1
1
