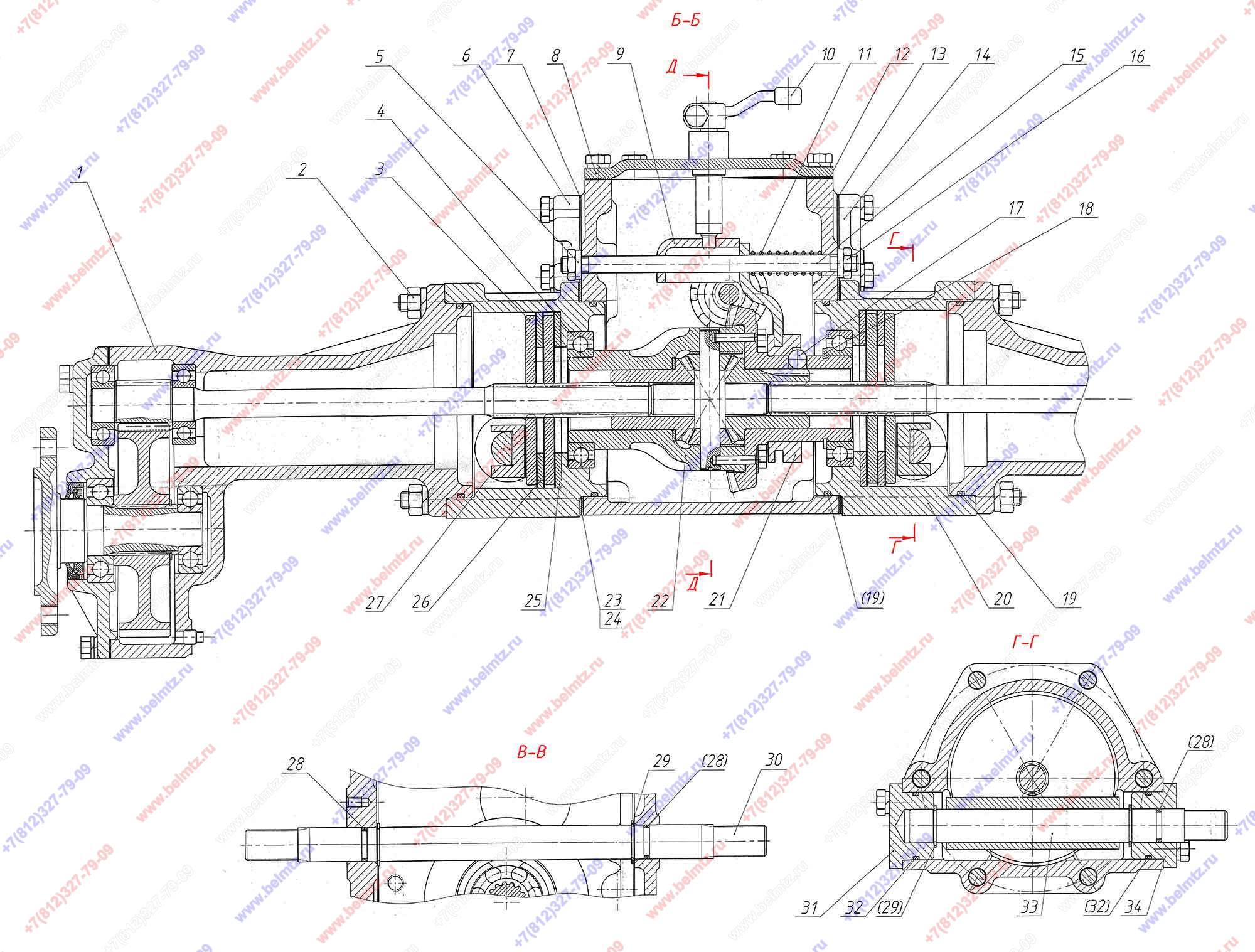

  • Группа 24. Задний мост. Подгруппа 2401. Корпус заднего моста с 2-х скоростным ВОМ (рис.2). МТ3-152

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
155-2401010 Мост задний
155-2401010
1
1
155-2407010 Конечная передача
155-2407010
2
2
155-2407219 Шпилька
155-2407219
12
3
152-3500121 Диск
152-3500121
4
4
Подшипник 110
110
2
5
36-1104788 Прокладка
36-1104788
2
6
082-1701012 Крышка
082-1701012
1
8
155-2401015 Крышка
155-2401015
1
9
05-2409015 Вилка
05-2409015
1
10
05-2409011 Рычаг
05-2409011
1
11
54.06.413 Пружина
54.06.413
2
14
082-1701011 Крышка
082-1701011
1
15
05-2409012 Шпилька
05-2409012
1
17
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
3
18
2С50 ГОСТ13940-86
1
13
20
155-3502011 Корпус
155-3502011
2
21
05-2409014 Поводок
05-2409014
1
23
05-2407058 Прокладка
05-2407058
16
24
05-2407058-01 Прокладка
05-2407058-01
8
25
152-3500135
2
26
152-3500130
2
27
152-3500140 Колодка
152-3500140
2
29
Кольцо ГОСТ 13940-86 С20 наружное
С20 ГОСТ 13940-86
6
30
155-3500103 Вал
155-3500103
1
31
152-3502012 Крышка
152-3502012
2
33
152-3500122 Вал
152-3500122
2
34
152-3502013 Крышка
152-3502013
2
