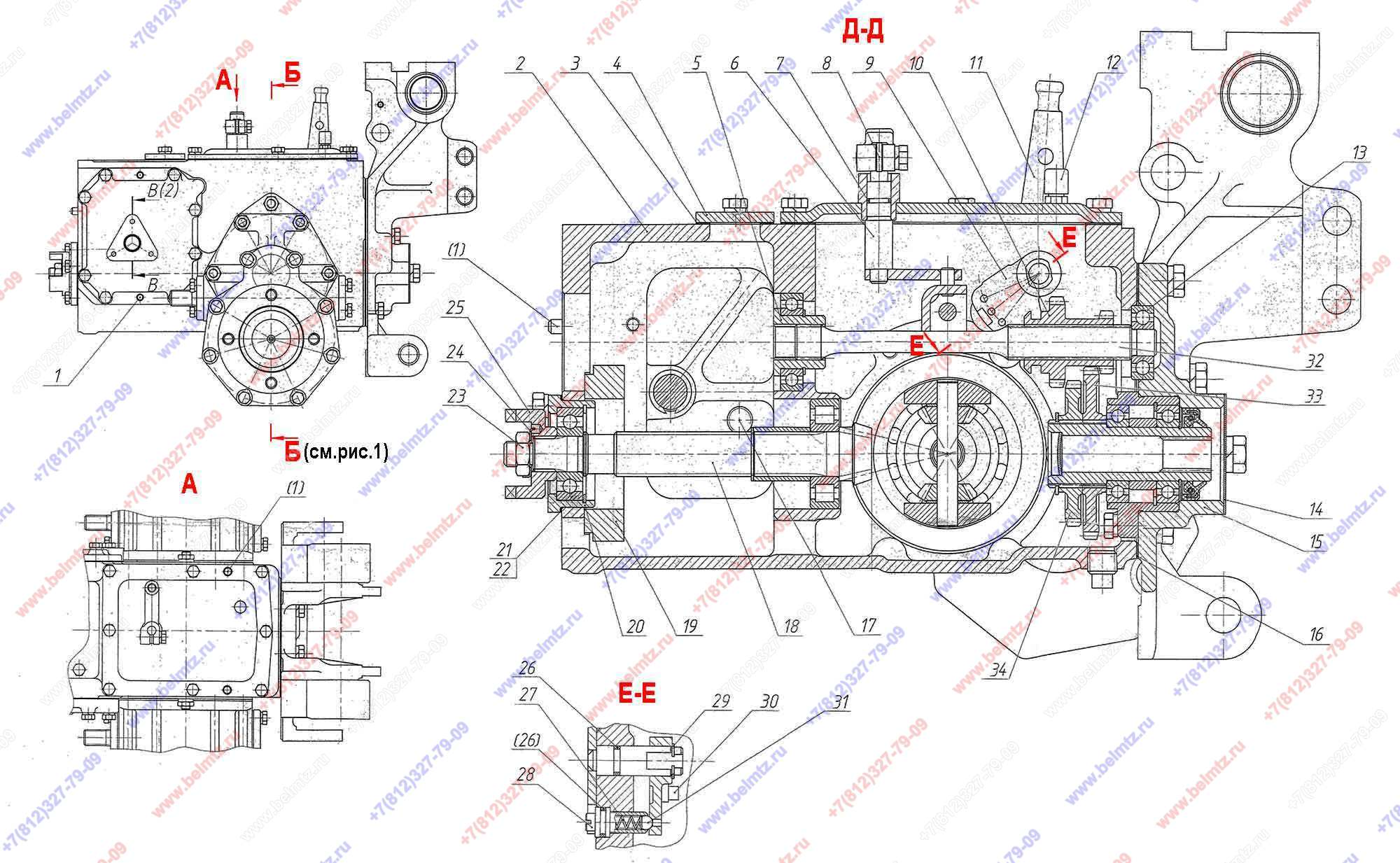

  • Группа 24. Задний мост. Подгруппа 2401. Корпус заднего моста с 2-х скоростным ВОМ (рис.1). МТ3-152

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
155-2401010 Мост задний
155-2401010
1
1
Штифт 8х16 ГОСТ 3128-70
8h8х16 ГОСТ 3128-70
6
3
05М-1702051 Прокладка
05М-1702051
1
4
082-2401021 Крышка
082-2401021
1
5
082-2401020 Втулка
082-2401020
1
6
082-1702060 Вал блокировки
082-1702060
1
8
50-1108044
1
9
082-4216009 Рычаг
082-4216009
1
11
082-4216020 Рычаг
082-4216020
1
12
СВ-00.00.00
1
14
082-4202004 Крышка
082-4202004
1
15
155-4202040 Вал отбора мощности задний 2-х скоростной
155-4202040
1
16
05-4202012 Прокладка
05-4202012
1
17
Пробка ПК КГ З/8"
ПК КГЗ/8"
2
18
082-2401030 Вал вторичный
082-2401030
1
19
082-3500102 Кольцо
082-3500102
1
20
05-1701060 Стакан
05-1701060
1
21
05-1701373 Прокладка
05-1701373
2
22
05-1701373-01 Прокладка
05-1701373-01
4
23
85-3710025 Гайка
85-3710025
1
25
082-2816123 Муфта
082-2816123
1
27
05-1701375-А Пружина
05-1701375-А
1
28
05-4216012 Фиксатор
05-4216012
1
29
Кольцо ГОСТ 13942-86 С16
С16 ГОСТ 13942-86
1
30
05-4216013
1
31
7,938-100 ГОСТ 3722-81
1
32
082-4202027
1
