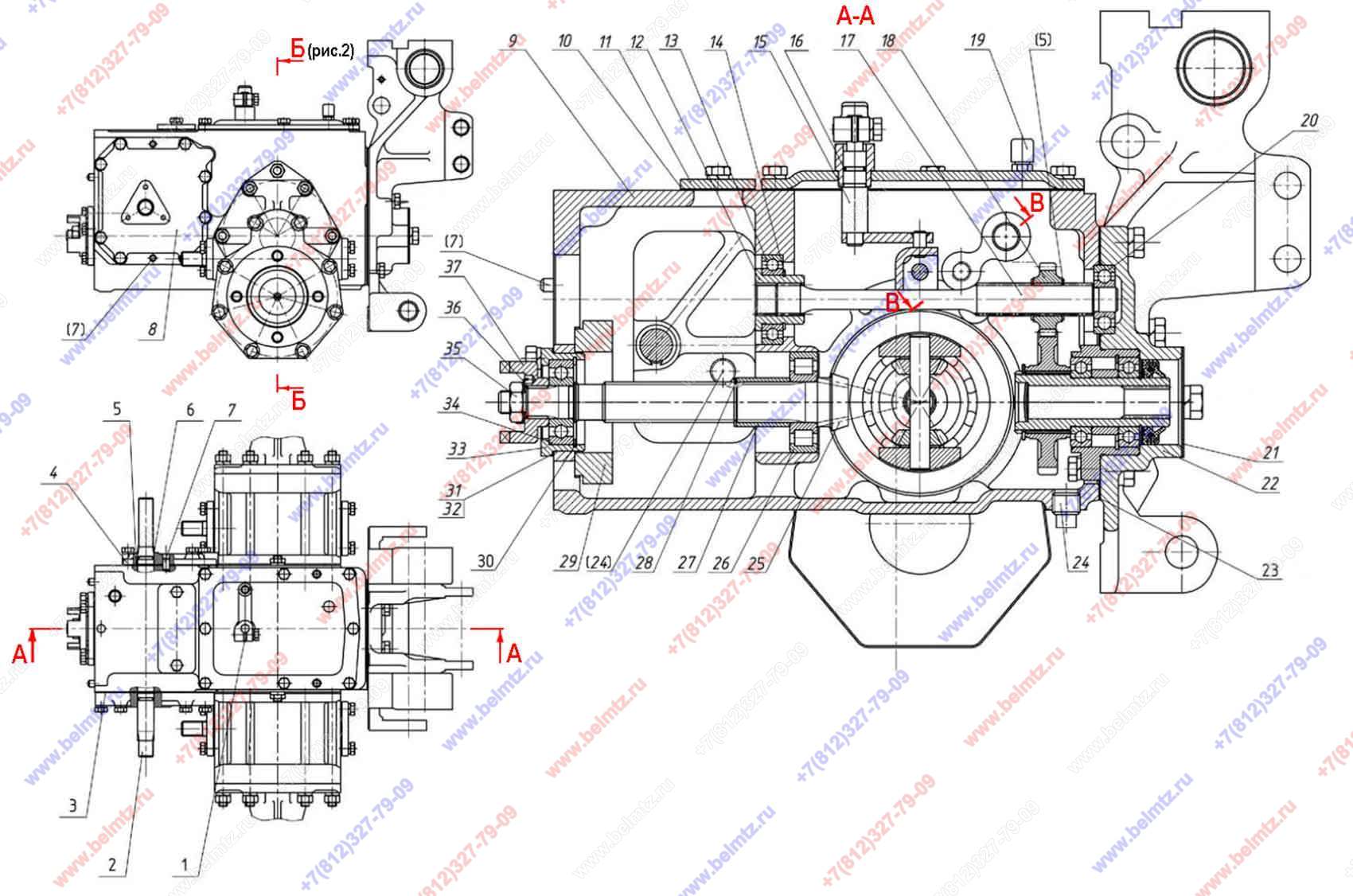

  • Группа 24. Задний мост. Подгруппа 2401. Корпус заднего моста с односкоростным ВОМ (рис.1). МТ3-152

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
05-1701060 Стакан
05-1701060
1
(30, 33, 34)
0
082-2401020 Втулка
082-2401020
1
(12-14)
0
082-2401030 Вал вторичный
082-2401030
1
(25-28)
0
152-2401010 Мост задний
152-2401010
1
1
50-1108044
1
2
152-3500103 Вал
152-3500103
1
4
082-1701011 Крышка
082-1701011
1
5
Кольцо ГОСТ 13940-86 С20 наружное
С20 ГОСТ 13940-86
8
7
Штифт 8х16 ГОСТ 3128-70
8h8х16 ГОСТ 3128-70
6
8
082-1701012 Крышка
082-1701012
1
10
05М-1702051 Прокладка
05М-1702051
1
11
082-2401021 Крышка
082-2401021
1
12
082-4202028 Втулка
082-4202028
1
14
С30 ГОСТ13940-86
1
43
15
082-1702060 Вал блокировки
082-1702060
1
17
082-4202027-01
1
19
СВ-00.00.00
1
21
05-1701373-01 Прокладка
05-1701373-01
4
21
082-2402004 Крышка
082-2402004
1
22
152-4202040 Вал отбора мощности задний односкоростной
152-4202040
1
23
05-4202012 Прокладка
05-4202012
1
24
Пробка ПК КГ З/8"
ПК КГЗ/8"
2
27
082-3500105 Втулка
082-3500105
1
28
Кольцо ГОСТ 13940-86 С25 наружное
С25 ГОСТ 13940-86
1
29
082-3500102 Кольцо
082-3500102
1
30
Кольцо ГОСТ 13943-86 С52 внутреннее
С52 ГОСТ 13943-86
1
31
05-1701373 Прокладка
05-1701373
6
33
05-1701062 Стакан
05-1701062
1
35
85-3710025 Гайка
85-3710025
1
37
082-2816123 Муфта
082-2816123
1
