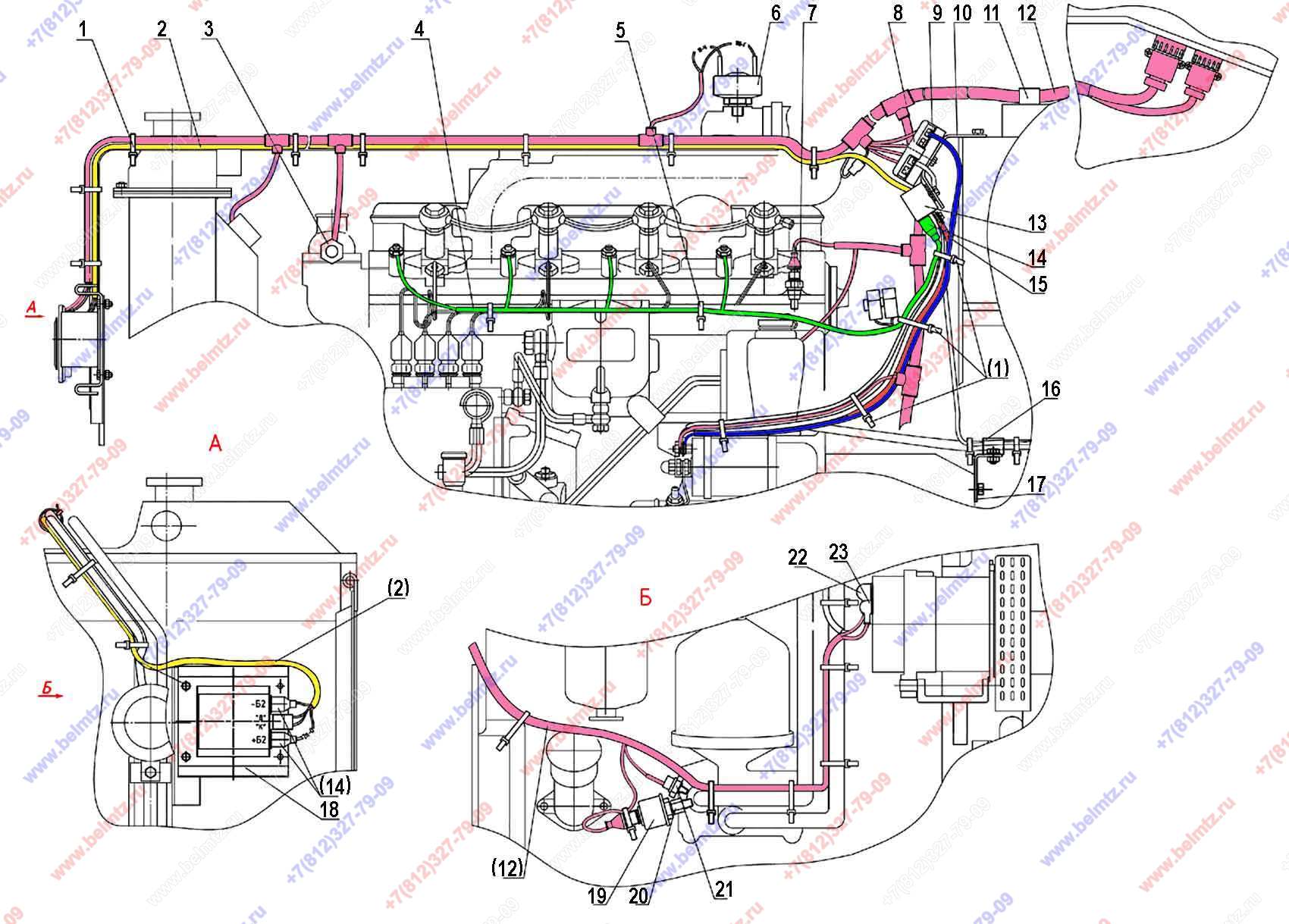

  • Группа 37. Электрооборудование. Подгруппа 3700 Электрооборудование двигателя 80-3700030-Г. МТЗ-82.1

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
80-3723045-01 Манжета
80-3723045-01
21
2
80-3724345-В Жгут от преобразователя к генератору
80-3724345-В
1
С системой пуска 24В
3
Датчик ДАТЖ авар.температуры жидкости (штырь, резьба на корпусе К3/8", t-102-109)
ДАТЖ
1
3
Датчик ДАТЖ-01 авар.температуры жидкости (винт, резьба на корпусе К3/8", t-102-109)
ДАТЖ-01
1
5
3
Датчик ТМ111-02 авар.температуры жидкости
ТМ111-02
1
4
80-3724380-Б Жгут
80-3724380-Б
1
5
80-3723045 Манжета
80-3723045
2
6
Датчик ДСФ-65 засоренности воздухоочистителя
ДСФ-65
1
3
7
Датчик ДУТЖ-02 указателя температуры жидкости 1-контакт (штырь, t-40-120) с указателем ЭИ-8008-2
ДУТЖ-02
1
5
7
Датчик ДУТЖ-02М указателя температуры жидкости Евро-разъем-2 контакта, t-40-120
ДУТЖ-02М
1
12
7
Датчик температуры 301.3828 охлаждающей жидкости
301.3828
1
8
Блок предохранительный БП-11
БП-11
1
8
Блок предохранительный БП-11-07
БП-11-07
1
1
9
80-3724368-Б Провод
80-3724368-Б
1
10
80-3747021 Кронштейн
80-3747021
1
11
80-3723016 Кронштейн
80-3723016
1
12
80-3724360-Ж Жгут к электрооборуд.двигателя с ЭФП (щиток 80-3805010-Д1-09)
80-3724360-Ж
1
С электрофакельным подогревателем
12
80-3724365-Б Жгут к электрооборуд.двигателя со свечами (щиток 80-3805010-Д1-09)
80-3724365-Б
1
Со свечами
13
Реле 13.3777 свечей накаливания взаимозаменяемо с 161.3777
13.3777
1
6
13
Реле 161.3777 свечей накаливания взаимозаменяемо с 13.3777
161.3777
1
14
70-3723035 Наконечник
70-3723035
2
15
80-3724381 Провод
80-3724381
1
16
822-3723044 Хомутик
822-3723044
1
4
17
70-4802060 Кронштейн с гайкой
70-4802060
1
18
Преобразователь напряжения (12/24 В) ПН 14/28В 8А-М Беларусь
ПН 14/28В 8А-М
1
С системой пуска 24В
18
Преобразователь напряжения (12/24 В) 191.3759-02 без предохранителя
191.3759-02
1
С системой пуска 24В
19
Датчик ДД-6М давления масла в двигателе
ДД-6М
1
5
20
80-3829002 Штуцер (БЗТДиА)
80-3829002
1
21
Датчик 6012.3829-03 аварийного давления масла в двигателе и ГОРу (штырь, резьба К1/8")
6012.3829-03
1
21
Датчик ДАДМ-03 аварийного давления масла в двигателе и ГОРу (штырь, резьба К1/8")
ДАДМ-03
1
9
22
ТМ-59-6000-38 Чехол
ТМ-59-6000-38
1
23
М2-14.13.238 Чехол 4-16
М2-14.13.238
1
