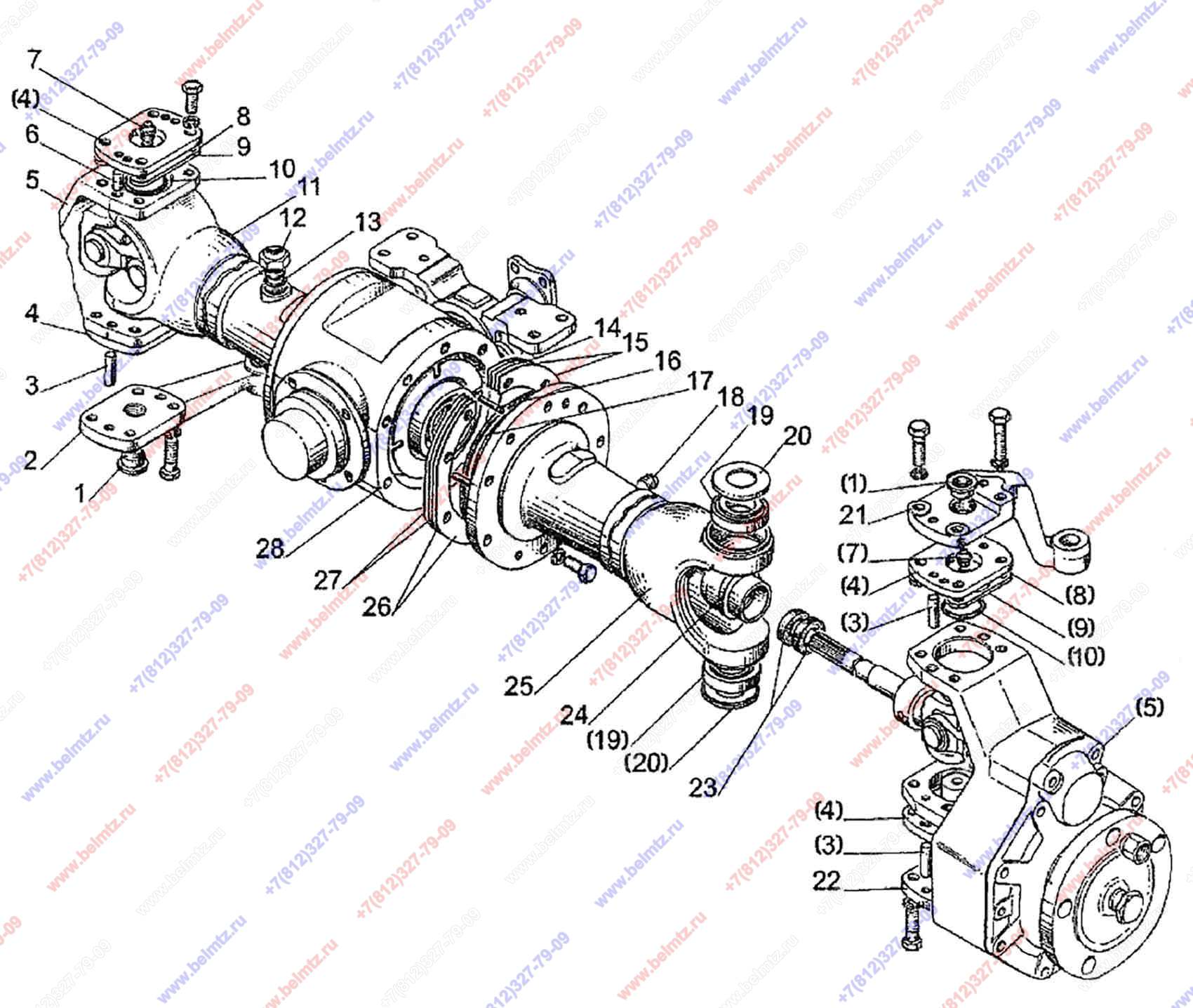

  • Группа 23. Передний ведущий мост. Подгруппа 2300, 2301. ПВМ 220-2300010-03. МТЗ-311

Используется в Каталогах

Беларус-320

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
220-2300010-03 Мост передний в сборе
220-2300010-03
1
1
220-2301003 Заглушка
220-2301003
3
2
220-2301036-А Рычаг
220-2301036-А
1
2
3
Штифт 10x40 ГОСТ 3128-70
10x40 ГОСТ 3128-70
6
4
220-2305001 Палец
220-2305001
4
5
5
320-2308030-01 Редуктор
320-2308030-01
2
6
Штифт 2.10x25 ГОСТ 3128-70
2.10x25 ГОСТ 3128-70
2
7
Пресс-масленка 1.1.Ц9.хр ГОСТ 19853-74
1.1.Ц9.хр ГОСТ 19853-74
0
8
220-2305004 Прокладка 0,5мм
220-2305004
8
8
9
220-2305004-01 Прокладка 0,2мм
220-2305004-01
8
10
10
Кольцо 041,0х4,6 (042-050-46-2-4)
042-050-46-2-4
4
32
11
220-2301006-01 Рукав
220-2301006-01
1
12
Н.036.77.000 Сапун
Н.036.77.000
1
13
Кольцо 016,6х2,5 (017-021-25-2-2)
017-021-25-2-2
1
6
14
220-2301013-01 Прокладка регулировочная
220-2301013-01
8
20
15
220-2301013 Прокладка регулировочная
220-2301013
8
17
16
Штифт пружинный А.8х45.65Г ГОСТ14229-93
8х45 ГОСТ14229-93
4
28
17
Кольцо 161,0х3,6 (165-170-36-2-4)
165-170-36-2-4
2
29
18
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
1
19
Подшипник 7206(30206) радиально-упорный роликовый конический 30*62*17,25мм 0,157кг
7206А
5
16
20
220-2305008 Крышка
220-2305008
4
11
21
220-2301036-Б Рычаг
220-2301036-Б
1
1
22
220-2301038-А Рычаг левый
220-2301038-А
1
2
23
Манжета армированная 25х42 (2.2-25х42-1)
2.2-25х42-1
4
24
220-2301025-Б Обойма
220-2301025-Б
1
6
25
220-2301006 Рукав
220-2301006
1
26
220-2301012 Прокладка регулировочная
220-2301012
8
16
27
220-2301012-01 Прокладка регулировочная
220-2301012-01
8
16
28
220-2301001 Корпус
220-2301001
1
