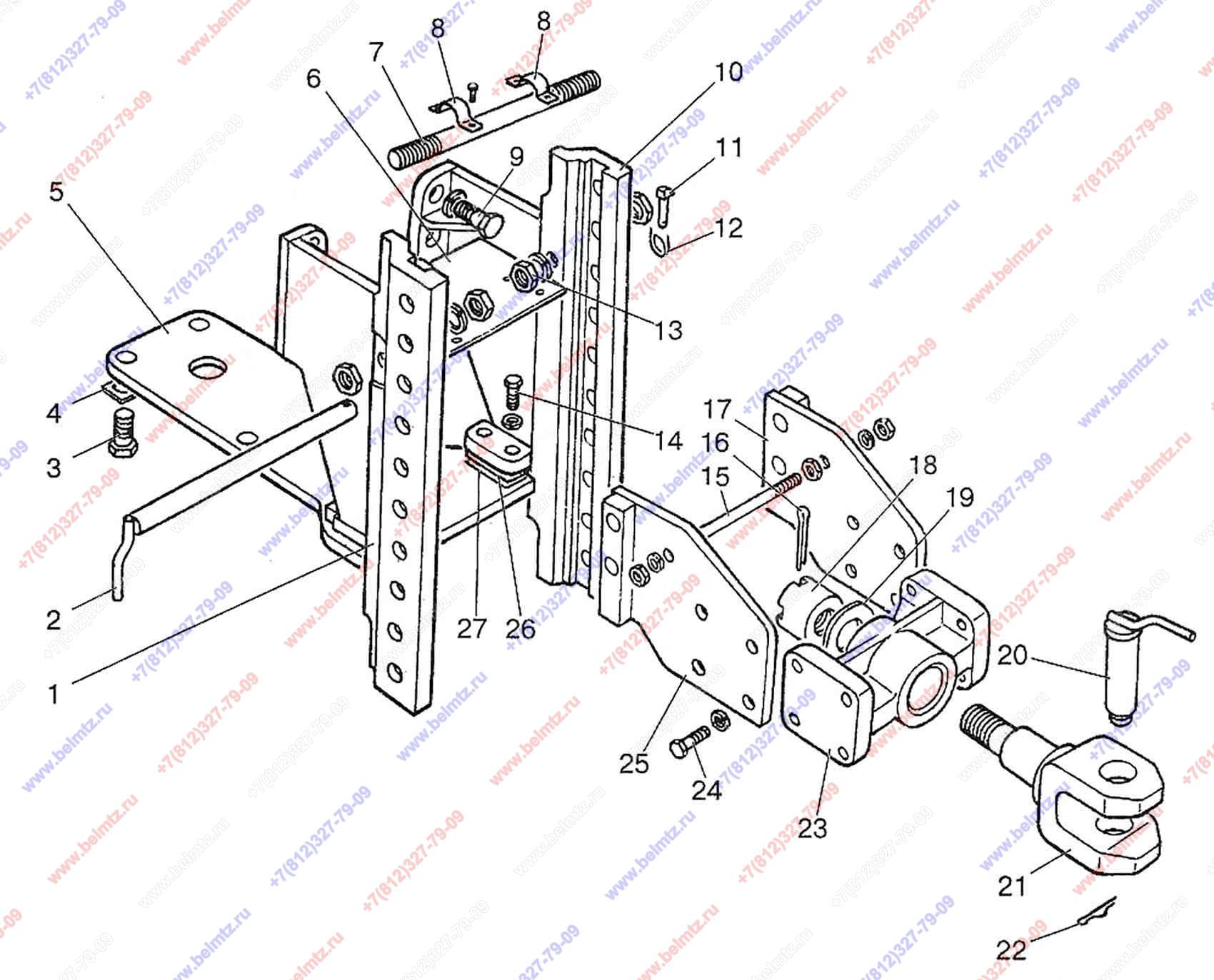

  • Группа 27. Тягово-сцепное устройство. Подгруппа 2707. Тягово-сцепное устройство 1322-2707010-Б. МТЗ-923 с гидроподъемником

Используется в Каталогах

Беларус-923

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1321-2707020-Б Плита
1321-2707020-Б
1
0
1321-2707050-Б Вилка
1321-2707050-Б
1
1
0
1322-2707010-Б Тягово-сцепное устройство
1322-2707010-Б
1
1
1322-2707060-Б-01 Боковина левая
1322-2707060Б-01
1
2
1321-2707030 Палец L-425мм
1321-2707030
1
3
3
1321-2707014 Болт
1321-2707014
4
4
1222-2707137 Пластина
1222-2707137
2
5
1321-2707011-Б Плита
1321-2707011-Б
1
6
1321-2707080-Б Щиток
1321-2707080-Б
1
7
1321-2707074 Стяжка
1321-2707074
1
8
1321-2707083-Б Скоба
1321-2707083-Б
2
9
70-4605036 Болт М20х60
70-4605036
4
10
1322-2707060-Б Боковина правая
1322-2707060-Б
1
11
А61.05.005 Чека
А61.05.005
2
12
А61.05.004 Кольцо
А61.05.004
2
5
13
1321-2707013 Гайка
1321-2707013
4
14
1220-4605506 Болт
1220-4605506
4
15
1522-2707244 Стяжка
1522-2707244
1
16
Шплинт 6,3х63 ГОСТ 397-79
6,3х63 ГОСТ 397-79
1
17
1321-2707070-Б Пластина
1321-2707070-Б
1
1
18
1522-2707243 Гайка
1522-2707243
1
19
1522-2707242 Шайба
1522-2707242
1
20
1321-2707140-Б Шкворень
1321-2707140-Б
1
21
1321-2707052 Вилка L-338мм М42х2 ТСУ-3В
1321-2707052
1
1
22
1321-2707042 Шплинт
1321-2707042
0
23
1321-2707051 Кронштейн
1321-2707051
1
24
680-2707024 Болт
680-2707024
8
25
1321-2707070-Б-01 Пластина
1321-2707070-Б-01
1
1
26
900-2707135 Пластина
900-2707135
2
27
900-2707135-01 Пластина
900-2707135-01
2
27
900-2707135-02 Пластина
900-2707135-02
2
