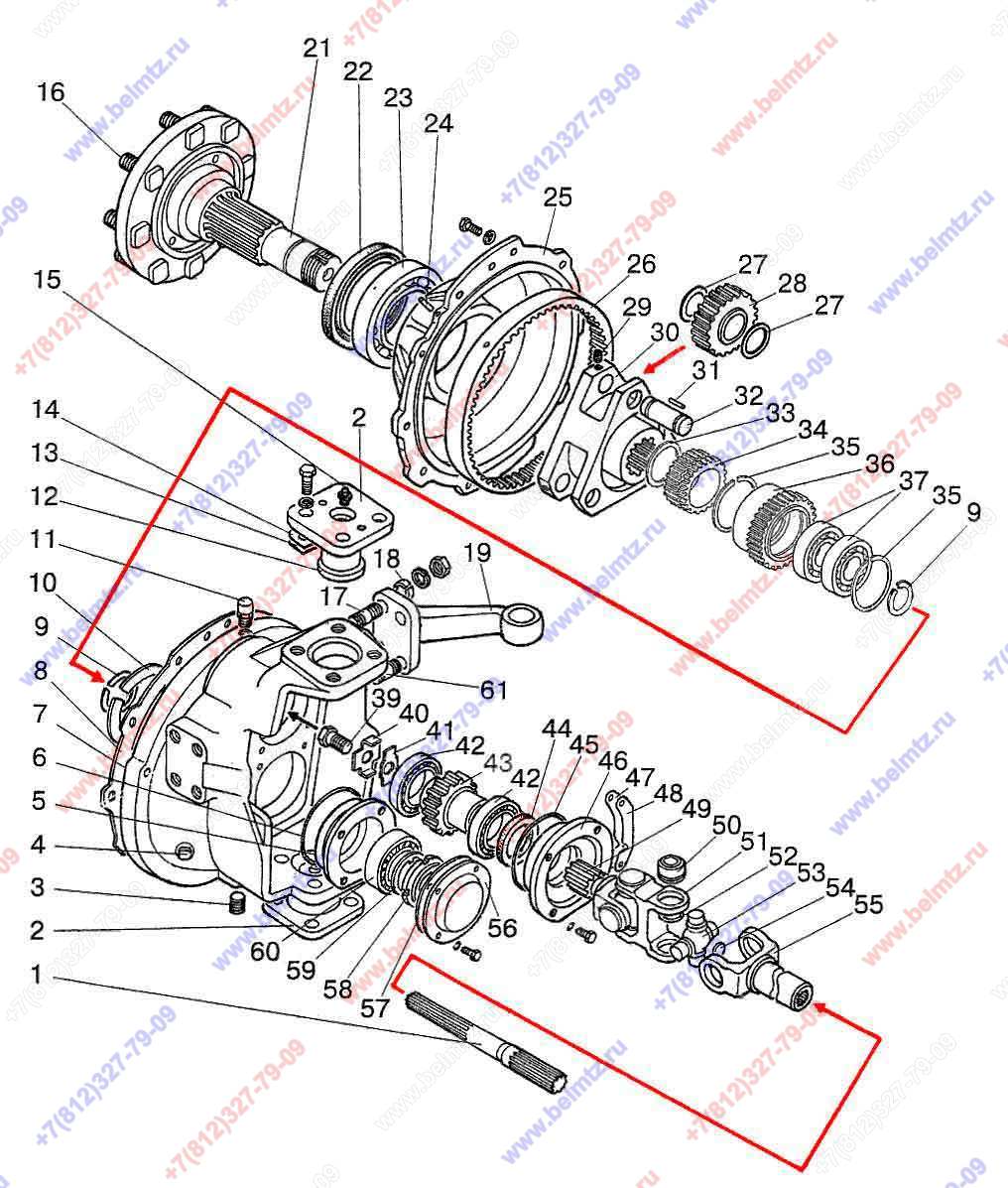

  • Группа 23. Передний ведущий мост. Подгруппа 2308. Редукторы колесные 1525-2308005 и 1525-2308010. МТЗ-1523

Используется в Каталогах

Беларус-1523

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1520-2308080 Стакан
1520-2308080
2
(44-46)
0
1521-2308020 Крышка бортового редуктора
1521-2308020
2
(26, 27)
0
1521-2308030 Водило в сборе
1521-2308030
2
(28, 29, 31-33)
0
1521-2308070 Фланец
1521-2308070
2
(16, 21)
0
1525-2308005 Редуктор левый (4-12, 20-68)
1525-2308005
1
(4-12, 17-60)
0
1525-2308010 Редуктор правый (4-12, 20-68)
1525-2308010
1
(4-12, 17-60)
0
1525-2308024 Шарнир
1525-2308024
2
(49-55)
1
1525-2301002 Полуось левая
1525-2301002
1
1
1
1525-2301002-01 Полуось правая
1525-2301002-01
1
2
1520-2308037 Ось
1520-2308037
4
5
3
Пробка ПК КГ З/8"
ПК КГЗ/8"
2
4
Пробка ПК КГ 3/4"
ПК КГ 3/4"
2
5
1520-2308002 Стакан
1520-2308002
2
6
Кольцо 093,0х3,0 (095-100-30-1-4)
095-100-30-1-4
2
11
7
1520-2308015 Корпус бортового редуктора
1520-2308015
2
8
1520-2308034 Прокладка
1520-2308034
2
2
9
Кольцо ГОСТ 13940-86 С45 наружное
С45 ГОСТ 13940-86
4
10
Кольцо ГОСТ 13941-86 2С100
2С100 ГОСТ 13941-86
2
14
11
Сапун СВ-00.00.00
СВ-00.00.00
2
12
Кольцо 054,0х4,6 (055-063-46-1-4)
055-063-46-1-4
4
25
13
1520-2308042 Прокладка регулировочная В-0,2 мм
1520-2308042
8
10
14
1520-2308042-01 Прокладка регулировочная В-0,5 мм
1520-2308042-01
20
10
15
Пресс-масленка 1.3.Ц9.хр ГОСТ 19853-74
1.3.Ц9.хр ГОСТ 19853-74
4
16
40-3103016 Болт переднего колеса (МТЗ-ЮМЗ)
40-3103016
16
3
17
1520-2308079 Шпилька
1520-2308079
4
8
18
1520-2308077 Втулка
1520-2308077
8
10
19
1525-2308074 Рычаг левый
1525-2308074
1
20
1525-2308074-01 Рычаг правый
1525-2308074-01
1
21
1521-2308017 Фланец см.1521-2308070
1521-2308017
2
22
Манжета армированная 100х125 (2.2-100х125-1)
2.2-100х125-1
2
17
23
Подшипник 7514 А (32214) радиально-упорный роликовый конический 70*125*33.25мм 1,67кг
7514 А
2
5
24
Штифт 2.8х25 ГОСТ 3128-70
2.8х25 ГОСТ 3128-70
6
25
1521-2308016 Крышка (идет в сборе 1521-2308020)
1521-2308016
2
26
1520-2308064 Шестерня (идет в сборе 1521-2308020)
1520-2308064
2
27
1520-2308054 Шайба
1520-2308054
12
28
1520-2308059 Сателлит
1520-2308059
6
4
29
1520-2308011 Винт
1520-2308011
6
1
30
1521-2308056 Водило
1521-2308056
2
31
Ролик 4х34.8 А3 ГОСТ 6870-81
4х34.8 А3 ГОСТ 6870-81
156
94
32
1520-2308053 Ось
1520-2308053
6
33
1525-2308038 Кольцо
1525-2308038
2
34
1525-2308066 Шестерня
1525-2308066
2
35
Кольцо ГОСТ 13940-86 С105
С105 ГОСТ 13940-86
4
36
1525-2308062 Шестереня
1525-2308062
2
37
Подшипник 42209
42 209
0
39
1521-2308012 Болт
1521-2308012
2
40
1521-2308031 Пластина стопорная
1521-2308031
2
19
41
1521-2308013 Шайба
1521-2308013
2
42
Подшипник 2007109(32009) радиально-упорный роликовый конический 45*75*20 мм 0,33кг
2007109 А
4
10
43
1525-2308061 Шестерня: Z-18
1525-2308061
2
1
44
Манжета армированная 45х65 (2.2-45х65-1)
2,2-45х65-1
2
12
45
Кольцо 098,0х3,0 (100-105-30-2-2)
100-105-30-2-2
2
12
46
1520-2308035 Стакан
1520-2308035
2
47
1520-2308021 Прокладка регулировочная В-0,2 мм
1520-2308021
20
4
48
1520-2308021-01 Прокладка регулировочная В-0,5 мм
1520-2308021-01
8
12
49
1520-2308063-10 Вилка см 1520-2308024-20
1520-2308063-10
2
50
Подшипник 704702 игольчатый (подшипник кардана) 16,305*30*25мм 0,02кг
704702
16
51
1520-2308066-01 Вилка см 1520-2308024-20
1520-2308066-01
2
52
24-2201043-01 Кольцо стопорное
24-2201043-01
16
52
34-2201043 Кольцо стопорное
34-2201043
16
53
3102-2201025 Крестовина вала карданного в сборе
3102-2201025
4
53
72-2203025 Крестовина с сальниками и подшипниками
72-2203025
4
53
72-2203025-А Крестовина аналог
72-2203025-А
4
54
1525-2203052 Заглушка
1525-2203052
2
55
1525-2308048 Вилка см 1525-2308024
1525-2308048
2
56
1520-2308004 Крышка
1520-2308004
2
57
1520-2308003 Прокладка
1520-2308003
2
58
80-1701045 Гайка
80-1701045
2
7
59
80-1701056 Шайба
80-1701056
2
9
60
Подшипник 7509(6-7509.А, 32209) радиально упорный роликовый конический 45*85*24.75 мм 0,598кг
6-7509.А
2
5
61
1520-2308079-02 Шпилька
1520-2308079-02
1
4
