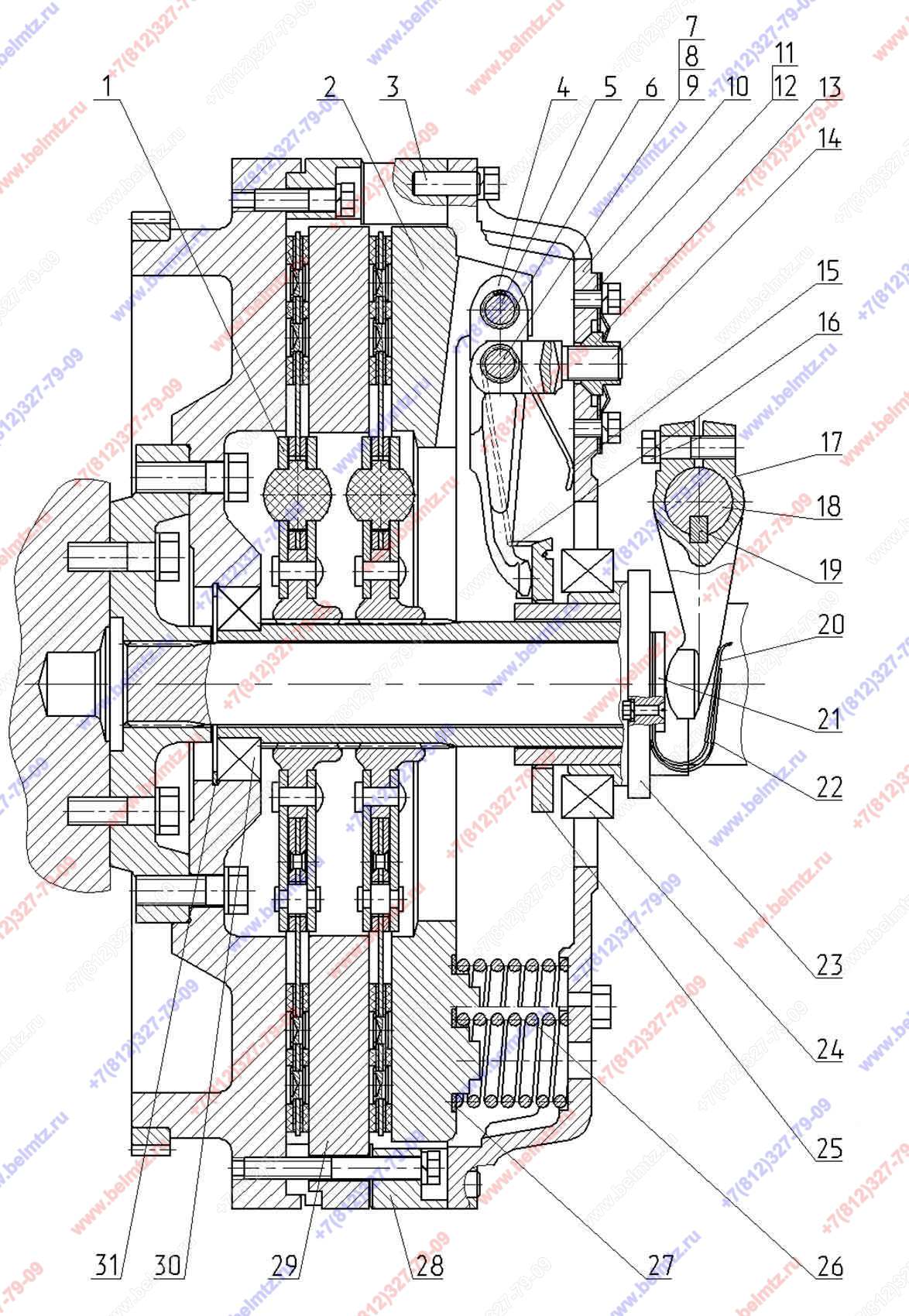

  • Группа 16 Сцепление. Подгруппа 1601. Сцепление.

Используется в Каталогах

Беларус-3022

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
2522-1601090 Диск
2522-1601090
1
(2, 4-16, 25-27)
0
2522-1601180 Отводка
2522-1601180
1
1
(20-24)
1
2522-1601130 Диск ведомый
2522-1601130
2
2
2522-1601093 Диск нажимной
2522-1601093
1
3
50-1002034 Штифт установочный
50-1002034
2
4
2522-1601094 Рычаг отжимной
2522-1601094
4
5
2522-1601114 Ось рычага
2522-1601114
4
6
Ролик 2х19,8 А3 ГОСТ 6870-81
2х19,8 А3 ГОСТ 6870-81
200
7
2522-1601096 Ось вилки
2522-1601096
4
8
2522-1601099 Шайба
2522-1601099
8
9
Кольцо ГОСТ 13942-86 С14
С14 ГОСТ 13942-86
24
10
2522-1601122 Диск опорный
2522-1601122
1
11
2522-1601111 Пластина
2522-1601111
4
12
2522-1601112 Пластина
2522-1601112
4
13
2522-1601109 Гайка регулировочная
2522-1601109
4
14
2522-1601097 Вилка
2522-1601097
4
15
2522-1601083 Пружина
2522-1601083
4
16
2522-1601117 Петля
2522-1601117
4
17
2522-1601203 Вилка
2522-1601203
1
18
2522-1601215-Б Вал
2522-1601215-Б
1
19
Шпонка 8,0х11 ГОСТ 24071-97
8х11 ГОСТ 24071-97
1
20
2522-1601188 Пружина
2522-1601188
2
21
2522-1601187 Пластина опорная
2522-1601187
2
22
2522-1601191 Пластина
2522-1601191
2
23
2522-1601185 Отводка
2522-1601185
1
24
2522-1601190-А Подшипник
2522-1601190-А
1
25
2522-1601119 Кольцо опорное
2522-1601119
1
26
85-1601115 Пружина
85-1601115
12
6
27
85-1601118-Б Шайба изолирующая
85-1601118-Б
12
28
3022-1601091 Проставка
3022-1601091
1
29
3022-1601092 Диск средний
3022-1601092
1
30
Подшипник SKF 6210-2RS1
SKF 6210-2RS1
1
31
Кольцо ГОСТ 13941-86 2С90
2С90 ГОСТ 13941-86
1
17
