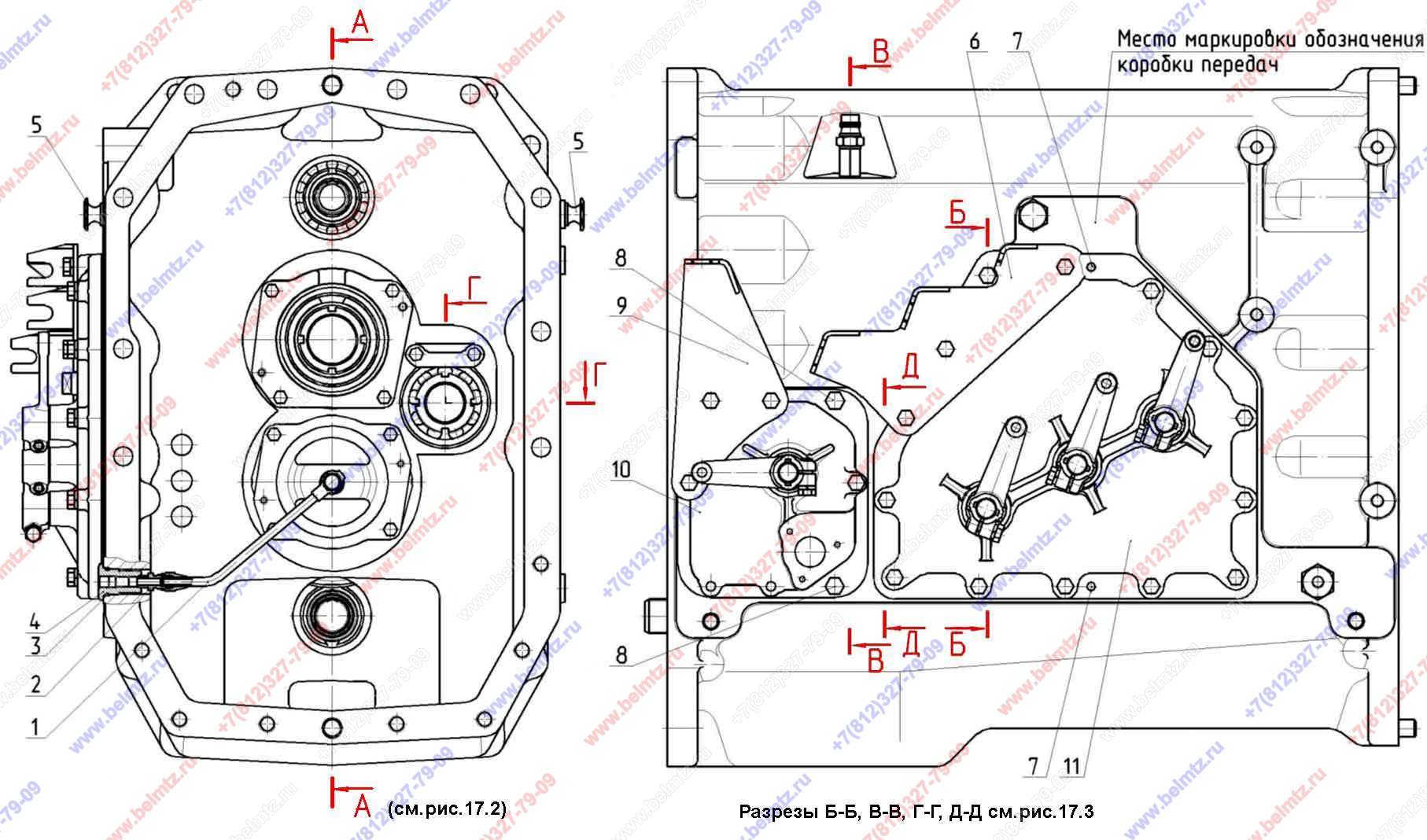

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 3522-1700010-Б. МТЗ-3022 выпущенные до декабря 2016 рис.17.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
3522-1700010-Б Коробка передач
3522-1700010-Б
1
1
2822-1701210 Трубопровод
2822-1701210
1
2
70-2409037 Штуцер для присоединения маслопровода муфты блокировки дифференциала
70-2409037
1
4
2822-1701109 Штуцер
2822-1701109
1
5
50-1002318-Б Рым болт
50-1002318-Б
2
6
3022-1702090 Кронштейн
3022-1702090
1
7
Штифт ШЦК 10x25
ШЦК 10x25
2
9
3022-1702095 Кронштейн
3022-1702095
1
10
3522-1702040 Крышка
3522-1702040
1
11
3022-1702020 Крышка
3022-1702020
1
