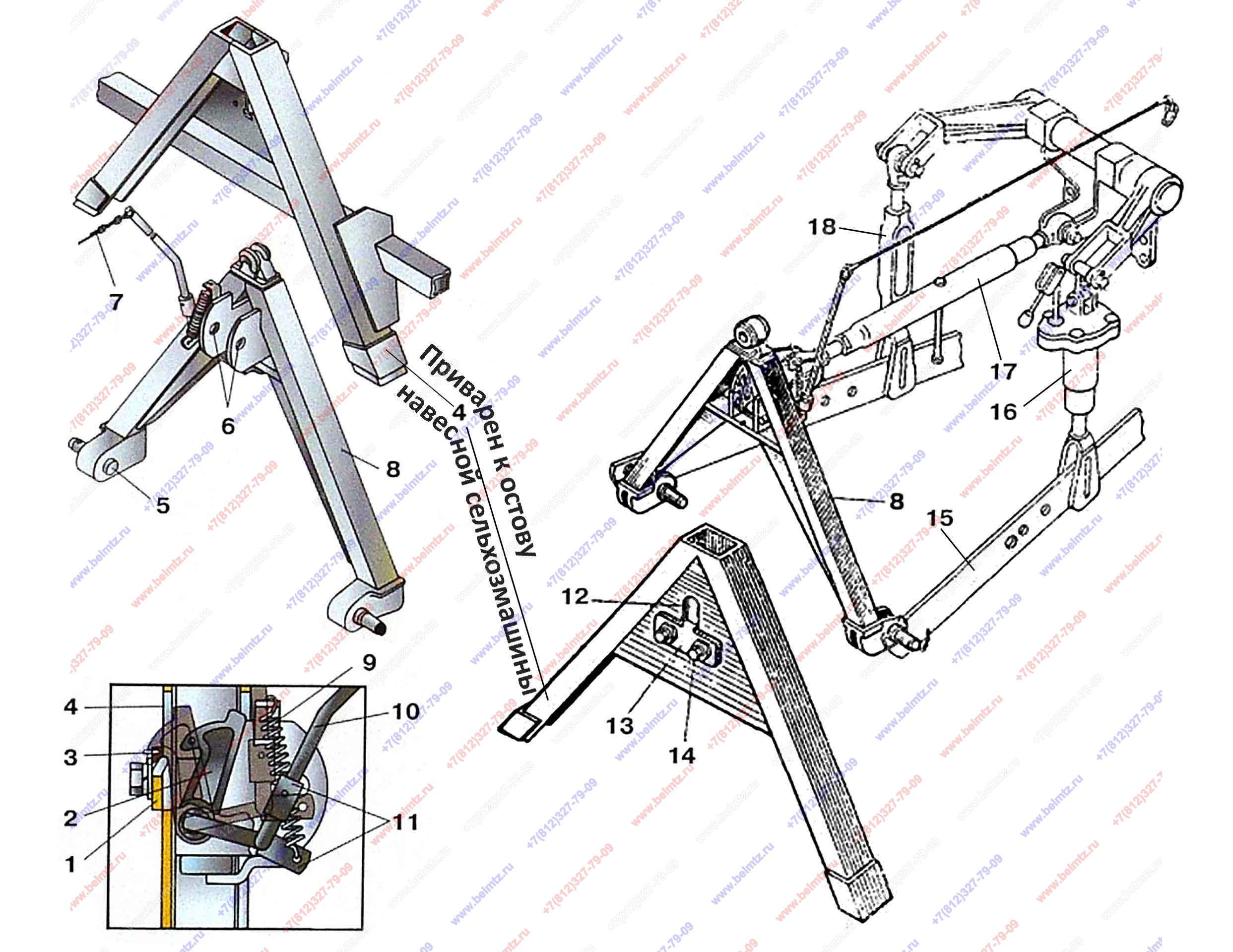

  • Группа 27. Тягово-сцепное устройство. Подгруппа 2707. Автоматическая сцепка СА-1 (80-2709010, Н110.000)

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Планка защелки
1
2
Защелка
1
3
Шплинт
1
4
Замок (приварен к остову навесной сельхозмашины)
1
5
Палец
2
6
Отверстия для присоединения верхней тяги навесного устройства трактора
2
7
Трос управления рукояткой
1
8
Рамка (устанавливается на заднее навесное устройство трактора)
1
9
Пружина
1
10
Рукоятка управления защелкой
1
11
Рычаг управления защелкой
1
12
Паз для собачки автосцепки
1
13
Упор собачки
1
14
Эксцентрик
1
