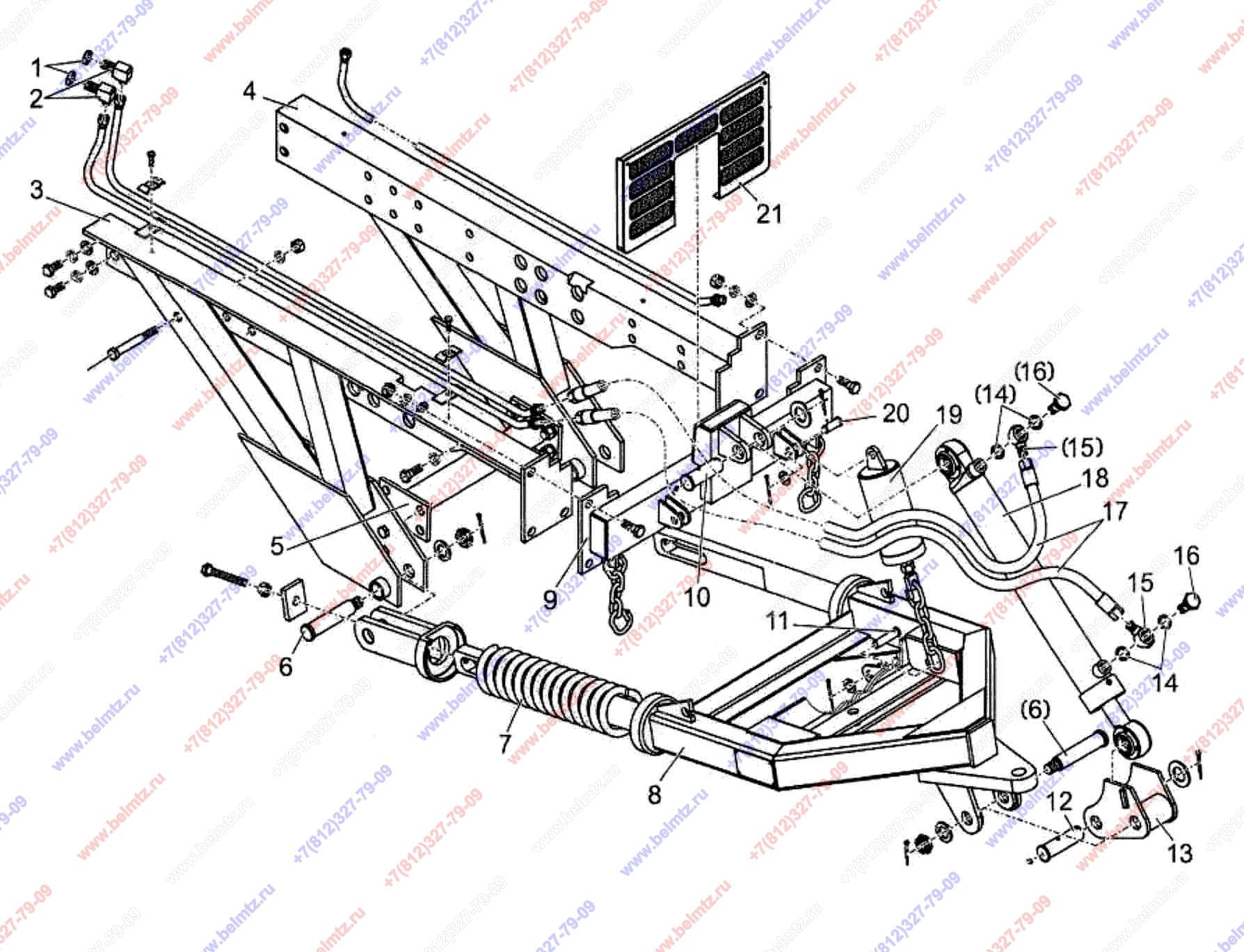

  • Отвал 82.6-4712000. Рис.1.1 Общий вид

Используется в Каталогах

Отвал 82.6-4712000

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Отвал коммунальный механический 82.6-47120000 (Сморгонь, САЗ) к БЕЛАРУС 82.1
82.6-47120000
1
1
1
40-3405062 Гайка М20х1,5
40-3405062
2
2
40-3405061-А Штуцер поворотный М20х1,5
40-3405061-А
2
2
3
82.6-4712900-01 Рама правая
82.6-4712900-01
1
4
82.6-4712900 Рама левая
82.6-4712900
1
5
82.6-4712100 Балка распорная
82.6-4712100
1
6
82.6-4712011 Палец
82.6-4712011
3
7
82.6-4712005 Пружина
82.6-4712005
2
8
82.6-4712800 Рама толкающая
82.6-4712800
1
9
82.6-4712400 Кронштейн гидроцилиндра
82.6-4712400
1
10
82.6-4712006-01 Палец
82.6-4712006-01
1
11
82.6-4712010 Палец
82.6-4712010
2
12
82.6-4712006 Палец
82.6-4712006
1
13
82.6-4713100 Серьга
82.6-4713100
1
14
40-4607038-А Кольцо медное 20х32х1,5
40-4607038-А
4
15
530-4614029 Угольник
530-4614029
2
9
16
40-4607032 Болт
40-4607032
2
17
РВД Г24 М20х1.5 L-1000мм Н.036.83.090 (ф12,5х2 армир. L-1035 мм)
Н.036.83.090
2
10
18
Ц63х32х430.01П.72007 гидроцилиндр (82.6-4713300)
82.6-4713300
1
19
82.6-4713200 Амортизатор
82.6-4713200
2
20
Палец 16x40 ОСТ 37.001.163-97
16x40 ОСТ 37.001.163-97
2
21
82.6-4712600 Решётка
82.6-4712600
1
