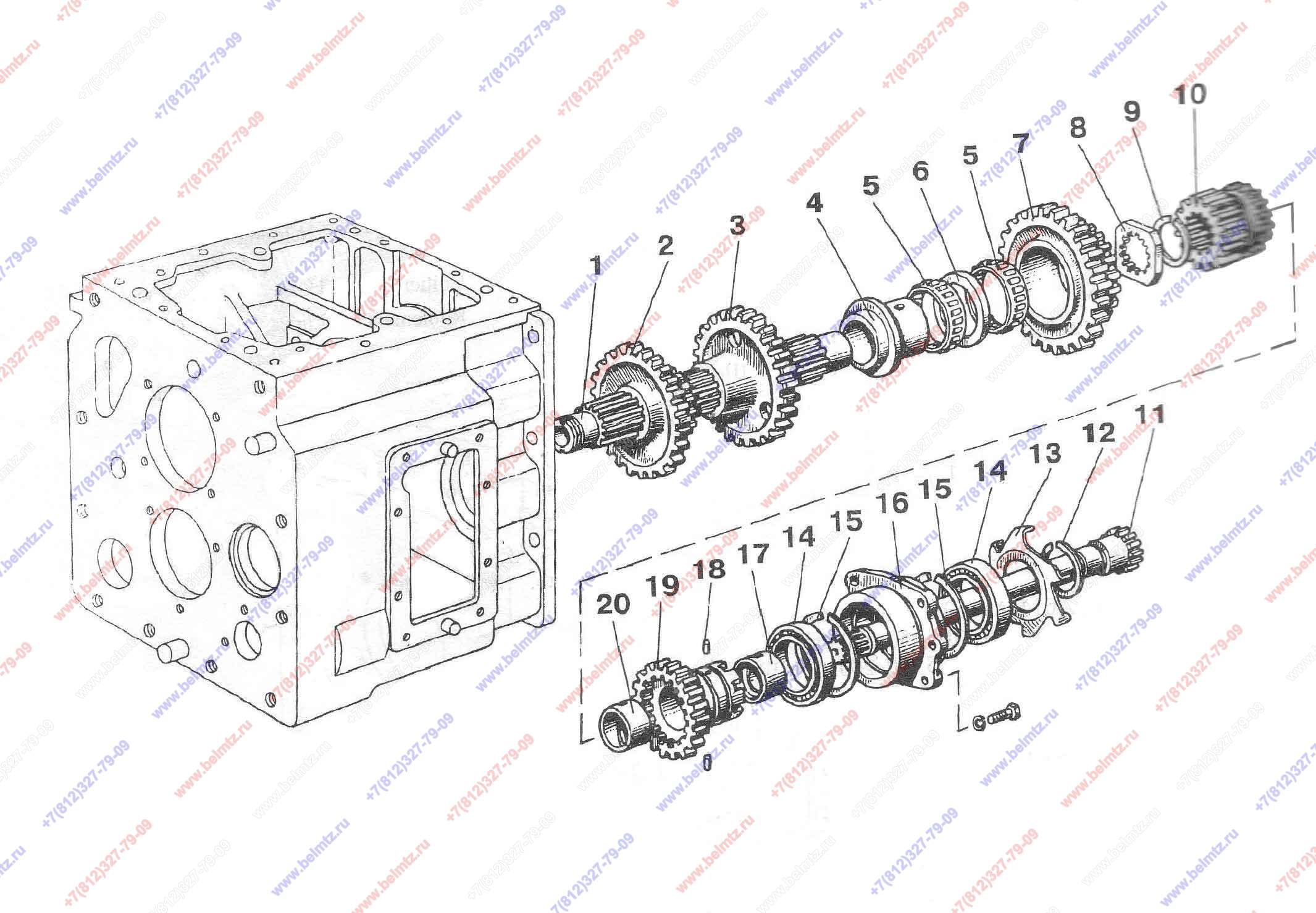

  • Группа 17. Коробка передач. Подгруппа 1701. КПП 74-1700010. Вал промежуточный. МТЗ-920/952 старые

Используется в Каталогах

Беларус-952
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
70-1701182-Б-02 Вал промежуточный (старый 50-1701182)
70-1701182-Б-02
1
2
50-1701218 Шестерня z-38/19 (5-ой пер. и з/х)
50-1701218
1
5
3
50-1701216 Шестерня z-40 (4-ой пер.)
50-1701216
1
5
4
74-1701055-Б Втулка
74-1701055-Б
1
5
Подшипник 464614
464614
2
6
74-1701057-Б Втулка
74-1701057-Б
1
7
74-1701056-Б Шестерня Z-40/z-26
74-1701056-Б
1
2
8
50-1701183 Шайба упорная
50-1701183
1
9
9
50-1701187 Упор
50-1701187
1
10
50-1701196 Шестерня I ступени редуктора (Z-20/Z-20 внутренних шлицов: Z-12 длинные)
50-1701196
1
2
11
50-1701185 Вал внутренний независимого привода заднего ВОМ
50-1701185
1
12
Кольцо ГОСТ 13940-86 2С75
2С75 ГОСТ 13940-86
1
13
50-1701401 Крыльчатка для разбрызгивания масла
50-1701401
1
4
14
Подшипник 12115 (6-12115) Роликовый радиальный 75*115*20мм 0,64кг
12115
2
5
15
Кольцо ГОСТ 13941-86 2С115
2С115 ГОСТ 13941-86
2
6
16
50-1701195 Стакан
50-1701195
1
2
17
50-1701191 Гнездо
50-1701191
1
3
18
Штифт 5х10 ГОСТ 3128-70
5х10 ГОСТ 3128-70
2
19
50-1701198-А Шестерня ведущая II ступени редуктора z-28 (в сб с втулкой 70-1701402 и гнездом 50-1701191)
50-1701198-А
1
2
20
70-1701402 Втулка бронзовая
70-1701402
1
