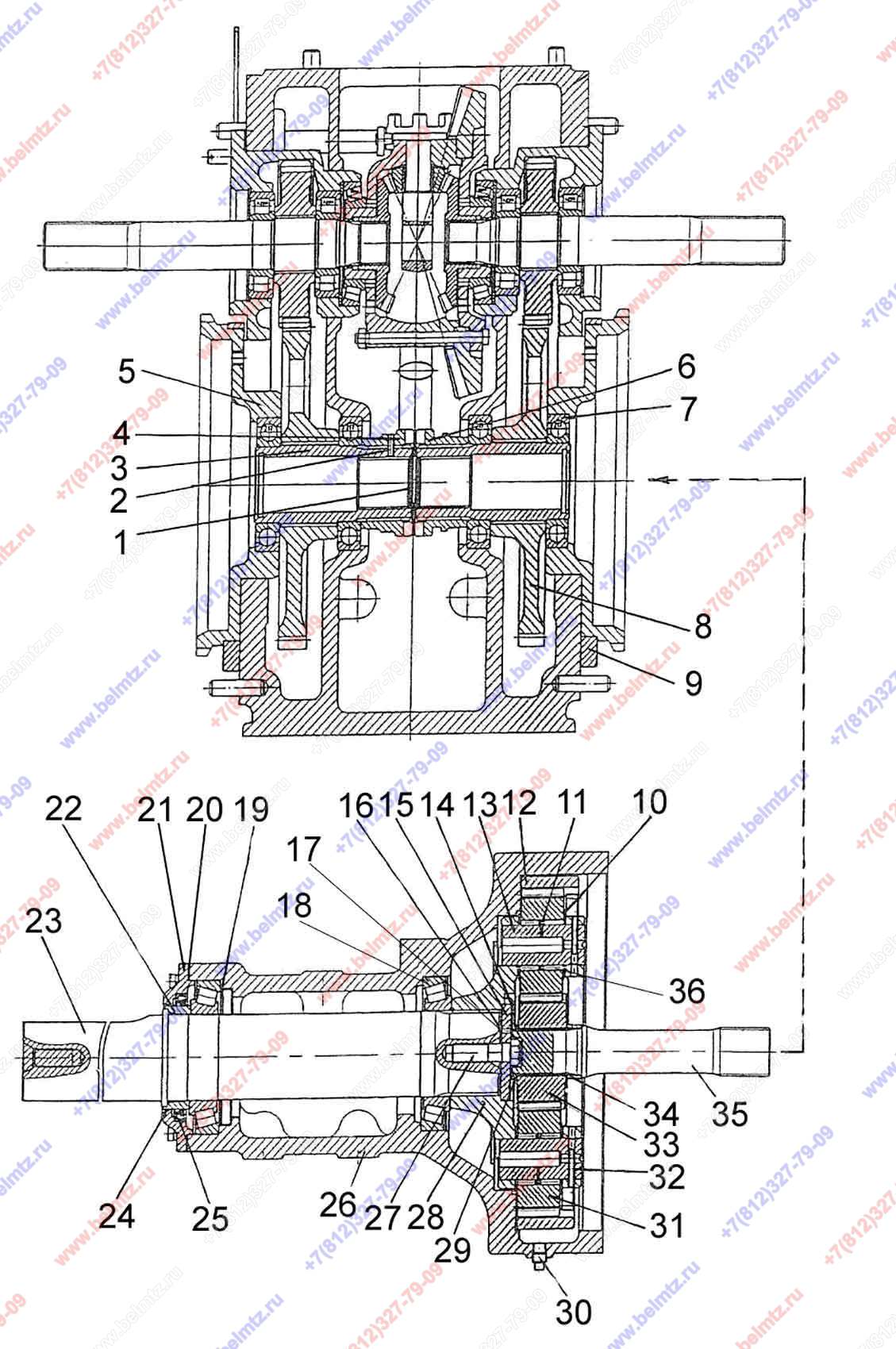

- Группа 24. Задний мост. Подгруппа 2407. Передача конечная. МТЗ-2022
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
2022-2407030 Крышка
2022-2407030
2
(21, 24, 25)
0
2022-2407130 Стакан
2022-2407130
2
(5, 7, 9)
0
2022-2407535 Водило
2022-2407535
2
(10, 11, 13, 28, 31, 32, 36)
0
2022-2407540 Шестерня ведущая
2022-2407540
2
(29, 33-35)
1
Кольцо ГОСТ 13943-86 С52 внутреннее
С52 ГОСТ 13943-86
2
2
Штифт А.8х26.65Г ГОСТ 14229-93
А.8х26.65Г
1
3
2022-2407123 Втулка
2022-2407123
2
4
1822-2409012 Муфта
1822-2409012
1
5
2022-2407131 Стакан
2022-2407131
2
6
1822-2409011 Муфта
1822-2409011
1
8
2022-2407122 Шестерня ведомая
2022-2407122
2
9
2022-2407132 Кольцо
2022-2407132
2
10
2022-2407538 Шайба сателлита
2022-2407538
16
11
2022-2407539 Шайба распорная
2022-2407539
8
12
2022-2405050 Шестерня ведомая
2022-2405050
2
13
2022-2407556 Ось сателлита
2022-2407556
8
14
2022-2407507 Шайба
2022-2407507
2
15
2022-2407537 Шайба
2022-2407537
2
16
2022-2407506 Прокладка
2022-2407506
6
17
2022-2407506-01 Прокладка
2022-2407506-01
6
19
2022-2407091 Кольцо
2022-2407091
2
20
2022-2407029 Прокладка
2022-2407029
2
21
2022-2407028 Крышка
2022-2407028
2
22
2022-2407084 Втулка
2022-2407084
2
23
2022-2407082 Полуось
2022-2407082
2
25
Манжета армированная 120х150 (2.2-120х150-1)
2.2-120х150х10
2
27
2022-2407511 Болт
2022-2407511
2
28
2022-2407536 Водило
2022-2407536
2
30
Пробка ПК КГ З/8"
ПК КГЗ/8"
2
31
2022-2405035 Сателлит
2022-2405035
8
32
Штифт А.8х45.65Г ГОСТ 14229-93
А.8х45.65Г ГОСТ 14229-93
8
33
2022-2405028 Шестерня ведущая
2022-2405028
2
34
1221-2407542 Втулка
1221-2407542
2
36
Ролик 6х27,8А3 ГОСТ 6870-81
6х27,8А3 ГОСТ 6870-81
448
