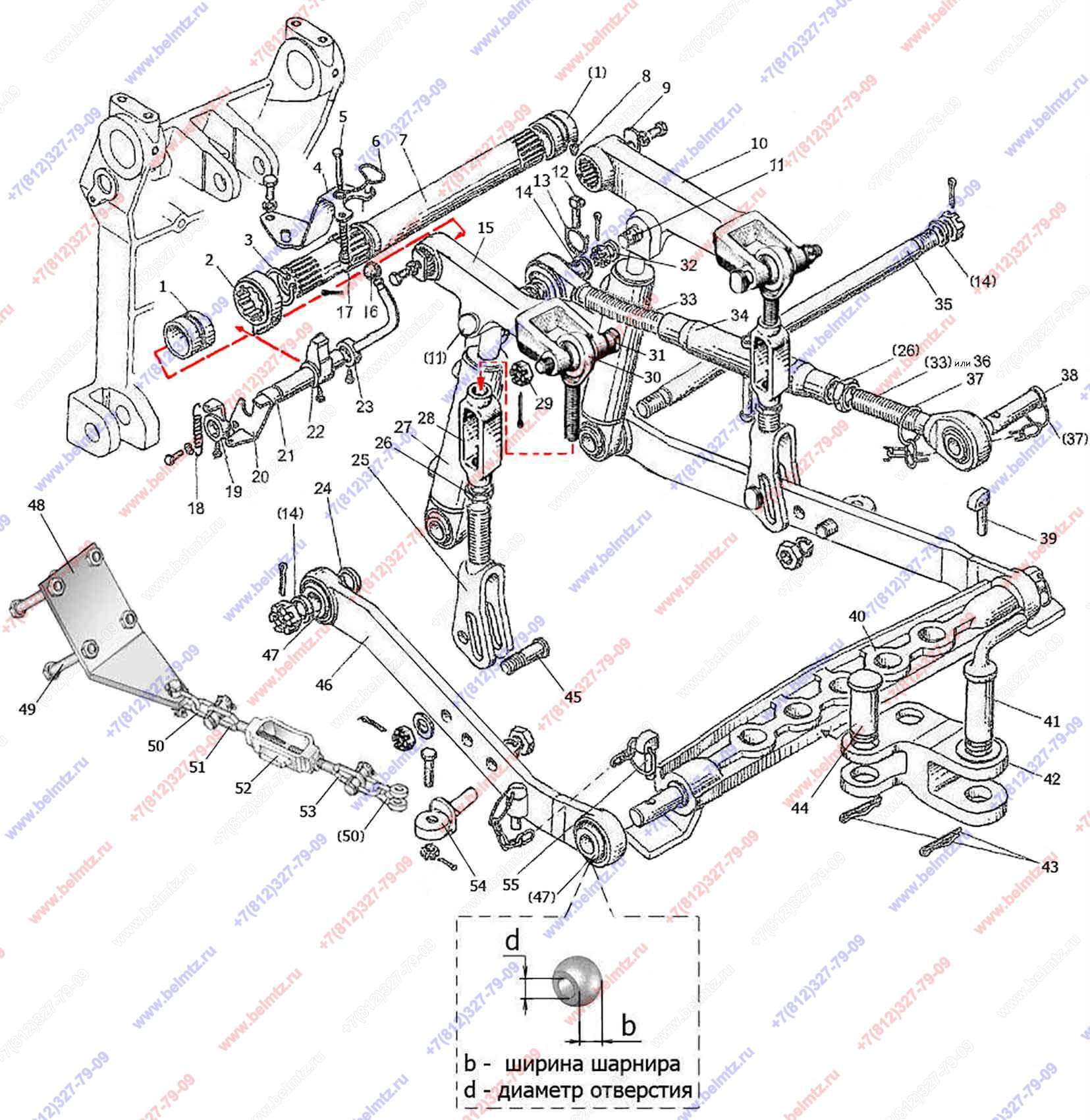

  • Группа 46. Гидросистема. Подгруппа 4605. ЗНУ 422-4605010/-01/-02. МТЗ-422

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
320-4605020-Б-01
2
(25, 26, 28, 30)
0
320-4605040-02 Тяга верхняя b палец Ø19
320-4605040-02
1
(26, 33, 34, 36-39)
0
320-4605040-03
1
2
(26, 33, 34, 36-39)
0
320-4605090-Б-01
2
(46, 47, 54, 55)
0
А61.04.000 ВЗТЗЧ
2
3
(51-53)
0
А61.04.000 РЗТЗ
2
1
(51-53)
1
082-4605018
2
2
220-4605013
1
1
3
С42 ГОСТ13940-86
1
4
422-4605160 Кронштейн
422-4605160
1
5
320-4605153 Палец
320-4605153
1
6
320-4605151 Защелка
320-4605151
1
7
320-4605012-Б
1
1
8
Пресс-масленка 1.3.Ц9.хр ГОСТ 19853-74
1.3.Ц9.хр ГОСТ 19853-74
2
9
082-4605019 Шайба
082-4605019
2
11
320-4605122
2
12
А61.05.005
1
1
13
А61.05.004
1
5
14
082-4605016 Втулка
082-4605016
4
16
36-1310139 Шарик рукоятки
36-1310139
1
17
320-4605152 Пружина
320-4605152
1
18
Пружина Ш33-016
Ш33-016
1
19
320-4605130
1
4
20
320-4605027
1
4
21
320-4605026 Ось
320-4605026
1
22
320-4605017 Рычаг
320-4605017
1
23
320-4605140
1
2
24
320-4605016
2
25
320-4605061-Б
2
2
28
320-4605021-Б
1
2
30
320-4605065-01
2
31
320-4605024-Б
2
9
32
082-4605017 Втулка
082-4605017
2
33
320-4605050-01 Винт с отверстием в шарнире Ø19,3мм
320-4605050-01
1
34
320-4605070-01 Труба
320-4605070-01
1
35
320-4605014
1
36
320-4605050-02 Винт с отверстием в шарнире Ø22,5мм
320-4605050-02
1
36
320-4605050-03 Винт с отверстием в шарнире Ø25,7мм
320-4605050-03
1
37
А61.03.002
2
6
40
320-4605115 Поперечина
320-4605115
1
40
320-4605115-01 Поперечина
320-4605115-01
1
41
320-4605113
1
3
42
320-4605111
1
3
44
320-4605112
2
11
45
320-4605094-Б
2
8
46
320-4605091-Б Тяга
320-4605091-Б
2
47
70-4605411 Шарнир (b-35мм, d-Ø22,4мм)
70-4605411
4
47
А61.06.001-01 Шарнир (b-38мм, d-Ø28,7мм)
А61.06.001-01
4
48
422-4605230 Кронштейн правый
422-4605230
1
48
422-4605230-01 Кронштейн левый
422-4605230-01
1
50
220-4605103
8
52
А61.04.001 Стяжка
А61.04.001
1
54
220-4605092
2
6
55
А61.05.100-03
2
45
