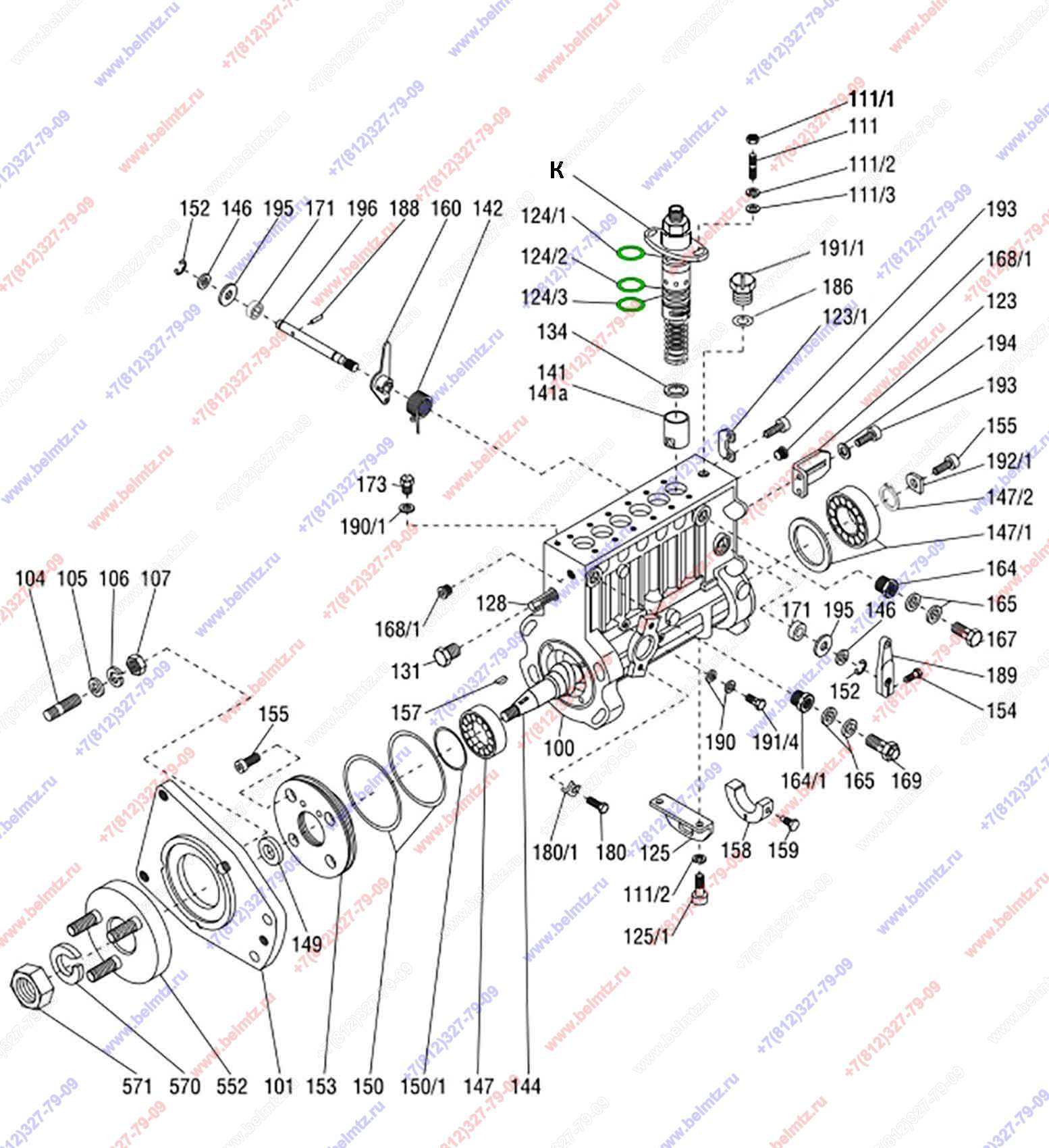

  • Группа 11. Система питания. Подгруппа 1111. Насос топливный Моторпал PP6M10P1i-3707. Д-260.4S2

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
RV3M400/1050-3924 Регулятор 990.3924
RV3M400/1050-3924
1
0
ZS70-1731 Обогатитель подачи топлива (Корректор избыточного давления)
ZS70-1731
1
100
60036-94 Корпус с втулкой топливного насоса (РР)6M(10P1i)
60036-94
1
101
20009-13 Фланец
20009-13
1
104
00071-09 Шпилька М10х30
00071-09
4
105
33090899 Шайба 10 ISO 7089 Zn
33090899
4
106
33091800 Шайба 10 гровер
33091800
4
107
33090523 Гайка М10
33090523
4
111
00061-50 Шпилька
00061-50
12
111/3
00421-25 Прокладка
00421-25
12
111/1
33091795 Гайка М8 ISO 4032 8 Zn
33091795
12
111/2
33093689 Шайба пружинная 8
33 093 689
14
123/1
00980-50 Упор рейки
34098619
1
123
35097310 Направляющая рейка управления 00981-64
35097310
1
124/1
36097256 Кольцо "О" 21,95х1,78 FPM 70 CSN 23 60
36097256
6
124/2
36097257 Кольцо "О" 20,30х2,62 FPM 70 CSN 23 60
36097257
6
124/3
36097258 Кольцо "О" 18,72х2,62 FPM 70 CSN 23 60
36097258
6
125
00984-44 Опора
3098501
1
125/1
33093492 Винт М8х22
33093492
2
128
04680-73 Рейка управления
04680-73
1
131
02403-45 Пробка упора
02403-45
1
134
00485-51 Прокладка S-1,40 мм
00485-51
6
134
00485-52 Прокладка S-1,45 мм
00485-52
6
134
00485-53 Прокладка S-1,50 мм
00485-53
6
134
00485-54 Прокладка S-1,55 мм
00485-54
6
134
00485-55 Прокладка S-1,60 мм
00485-55
6
134
00485-56 Прокладка S-1,65 мм
00485-56
6
134
00485-57 Прокладка S-1,70 мм
00485-57
6
134
00485-58 Прокладка S-1,75 мм
00485-58
6
134
00485-59 Прокладка S-1,80 мм
00485-59
6
134
00485-60 Прокладка S-1,85 мм
00485-60
6
134
00485-61 Прокладка S-1,90 мм
00485-61
6
134
00485-621 Прокладка S-1,95 мм
00485-62
6
134
00485-63 Прокладка S-2,00 мм
00485-63
6
134
00485-64 Прокладка S-2,05 мм
00485-64
6
134
00485-65 Прокладка S-2,10 мм
00485-65
6
134
00485-66 Прокладка S-2,15 мм
00485-66
6
134
00485-67 Прокладка S-2,20 мм
00485-67
6
134
00485-68 Прокладка S-2,25 мм
00485-68
6
134
00485-69 Прокладка S-2,30 мм
00485-69
6
134
00485-70 Прокладка S-2,35 мм
00485-70
6
134
00485-71 Прокладка S-2,40 мм
00485-71
6
134
00485-72 Прокладка S-2,45 мм
00485-72
6
134
00485-73 Прокладка S-2,50 мм
00485-73
6
134
00485-74 Прокладка S-2,55 мм
00485-74
6
134
00485-75 Прокладка S-2,60 мм
00485-75
6
141
60022-92 Толкатель c роликом
60022-92
4
141 а
60022-94 Толкатель c роликом
60022-94
2
142
08301-24 Пружина
32096727
1
144
20017-12 Вал кулачковый PP6Mi
20017-12
1
146
00400-67 Прокладка
34098532
4
147/2
33090414 Кольцо 25 стопорное внешнее DIN 471
33090414
1
147/1
Подшипник 522705MY Motorpal 54190-01
31099366
1
147
Подшипник 952705M Motorpal 54190-02
31099367
1
149
31092859 Прокладка резиновая (Гуферо) 30х40х7 ISO 6194
31092859
1
150/1
31097260 Кольцо NBR 70 ISO 3601
31097260
1
150
31097488 Кольцо FPM 80G 06818-59
31097488
2
152
33097584 Кольцо стопорное 9
33097584
2
153
20026-21 Крышка центрирующая
34098597
1
154
33090381 Болт М6х18
33090381
1
155
33098367 Болт М6х12 TUFLOCK ISO 14580
33098367
8
157
Шпонка Воодруффа 00521-03
00521-03
1
158
04161-31 Подшипник опорный
04161-31
1
159
00005-30 Стопорный винт
00005-30
1
160
04701-10 Рычаг
34099170
1
164
06301-33 Штуцер
06301-33
1
164/1
06306-50 Штуцер
06301-50
1
165
34098662 Кольцо уплотнительное 160.2504
34098662
4
167
34098513 Болт 8 CSN 13 7993.92 160.2801
34098513
1
168/1
02414-50 Пробка резьбовая
02414-50
2
169
69041-13 Клапан перепускной
69041-13
1
171
31097630 Прокладка резиновая (Гуферо) 11х17х4 NBR 72 SH DIN
31097630
2
173
02402-14 Винт выпуска воздуха
02402-14
1
180/1
00862-26 Прижим
34098499
2
180
33093181 Болт М6х20
33093181
2
186
31099149 Кольцо "О" NBR 80 ISO 3601/1
31099149
1
188
Штифт 4х18 33096728
33096728
1
189
04704-35 Рычаг в сборе
04704-35
1
190/1
34098466 Кольцо уплотнительное 6х10 смотри Рк ТНВД Моторпал 45010-07 для PP6M.i
34098466
1
190
34098505 Кольцо уплотнительное 160.2503
34098505
2
191/1
02403-10 Пробка
34099148
1
191/4
160.2805 Болт 4 CSN 13 7993.92
160.2805
1
192/1
00419-73 Накладка
34098467
4
193
33099303 Винт М5х12 TUFLOCK ISO 4762 8.8 cer
33099303
4
194
35093942 Прокладка 5,3 CSN 02 1702.12
35093942
2
195
00402-42 Шайба
34098699
2
196
04012-09 Вал
04012-09
1
552
54856-97 Фланец со шпильками
54856-97
1
570
33094408 Прокладка 20 CNS 02 1741.05
33094408
1
571
33093049 Гайка М20х1,5 ISO 8673 tr.pev.
33093049
1
