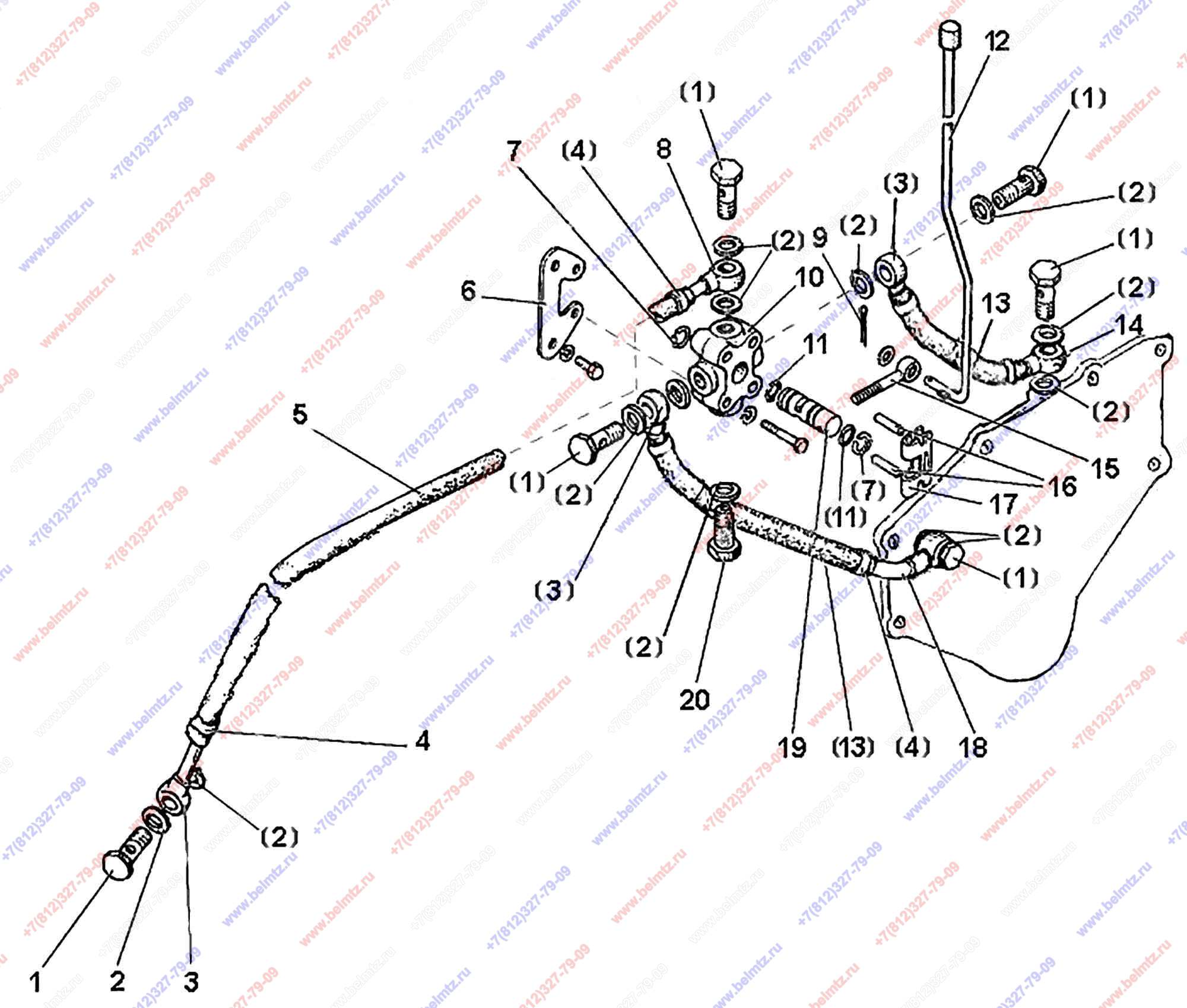

  • Группа 42. Отбор мощности. Подгруппа 4216. Управление задним ВОМ "сухие" тормоза1025-4216005-Б (с 2018г). МТЗ-1221

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1025-4216005-Б Управление задним ВОМ
1025-4216005-Б
1
2
USIT M14
13
34
3
Ф80-3407720 Маслопровод
Ф80-3407720
3
4
12-22
6
30
5
1221-4216101 Рукав 10х18,5-1,6 ГОСТ10632-76 L-1000мм
1221-4216101
1
6
85-4216127 Пластина
85-4216127
1
7
Кольцо ГОСТ 13940-86 С16 наружное
С16 ГОСТ 13940-86
2
8
85-4216135 Маслопровод
85-4216135
1
9
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
1
12
85-4216142 Тяга
85-4216142
1
13
1221-4216016 Рукав 10х18,5-1,6 ГОСТ10632-76 L-300мм
1221-4216016
2
14
1221-4216055 Наконечник
1221-4216055
1
15
85-4216123 Рычаг
85-4216123
1
16
Штифт А.6х30.65Г ГОСТ 14229-93
А.6х30.65Г ГОСТ 14229-93
2
17
85-4216124 Стопор
85-4216124
1
18
1221-4216035 Наконечник
1221-4216035
1
19
85-4216122 Золотник
85-4216122
1
20
1221-1802091 Пробка резьбовая
1221-1802091
1
