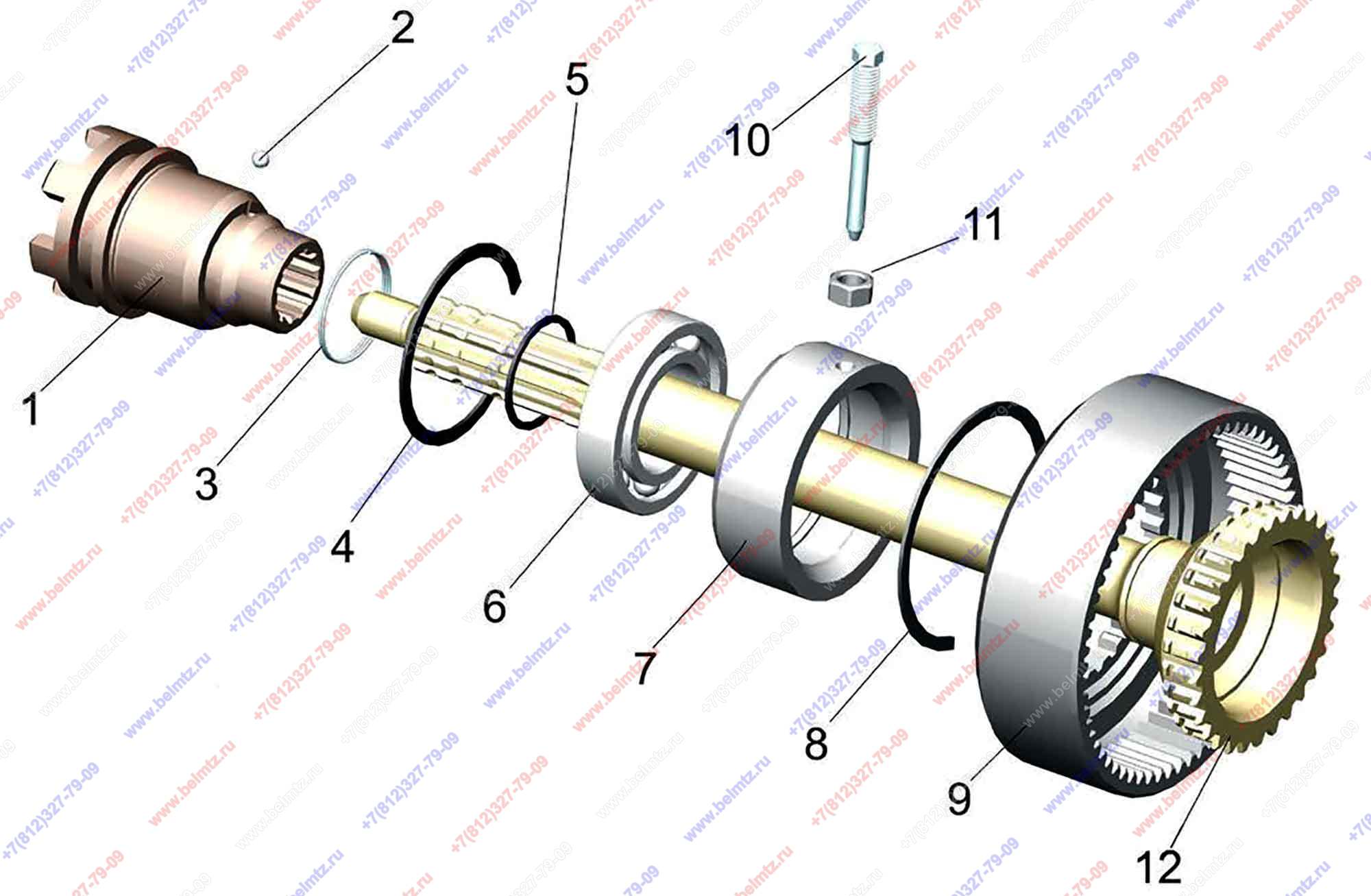

  • Группа 42. Отбор мощности. Подгруппа 4202. Вал отбора мощности задний 1025-4202020-В. Шестерня коронная 70-4202030-А (с 2018г).

Используется в Каталогах

Беларус-1221
Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-4202040 Стакан с подшипником
50-4202040
1
5
0
50-4202045 Муфта переключения привода заднего ВОМ
50-4202045
1
0
70-4202030-А Шестерня коронная
70-4202030-А
1
1
50-4202046-Б Муфта переключения (см.50-4202045)
50-4202046-Б
1
2
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
1
3
А61.03.002 Кольцо
А61.03.002
1
2
4
Кольцо ГОСТ 13941-86 2С90
2С90 ГОСТ 13941-86
1
17
5
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
2
13
6
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
1
10
7
50-4202066-А Стакан без подшипника (см. 50-4202040)
50-4202066-А
1
8
Кольцо ГОСТ 13941-86 2С110
2С110 ГОСТ 13941-86
1
11
9
70-4202043 Шестерня коронная
70-4202043
1
1
10
50-4202068 Винт установочный
50-4202068
1
3
11
Гайка М12х1,25 ГОСТ 5915-70
М12x1,25-6Н.6.019 ГОСТ 5915-70
1
1 110
12
70-4202044-Б Вал коронной шестерни планетарного механизма заднего ВОМ
70-4202044-Б
1
2
