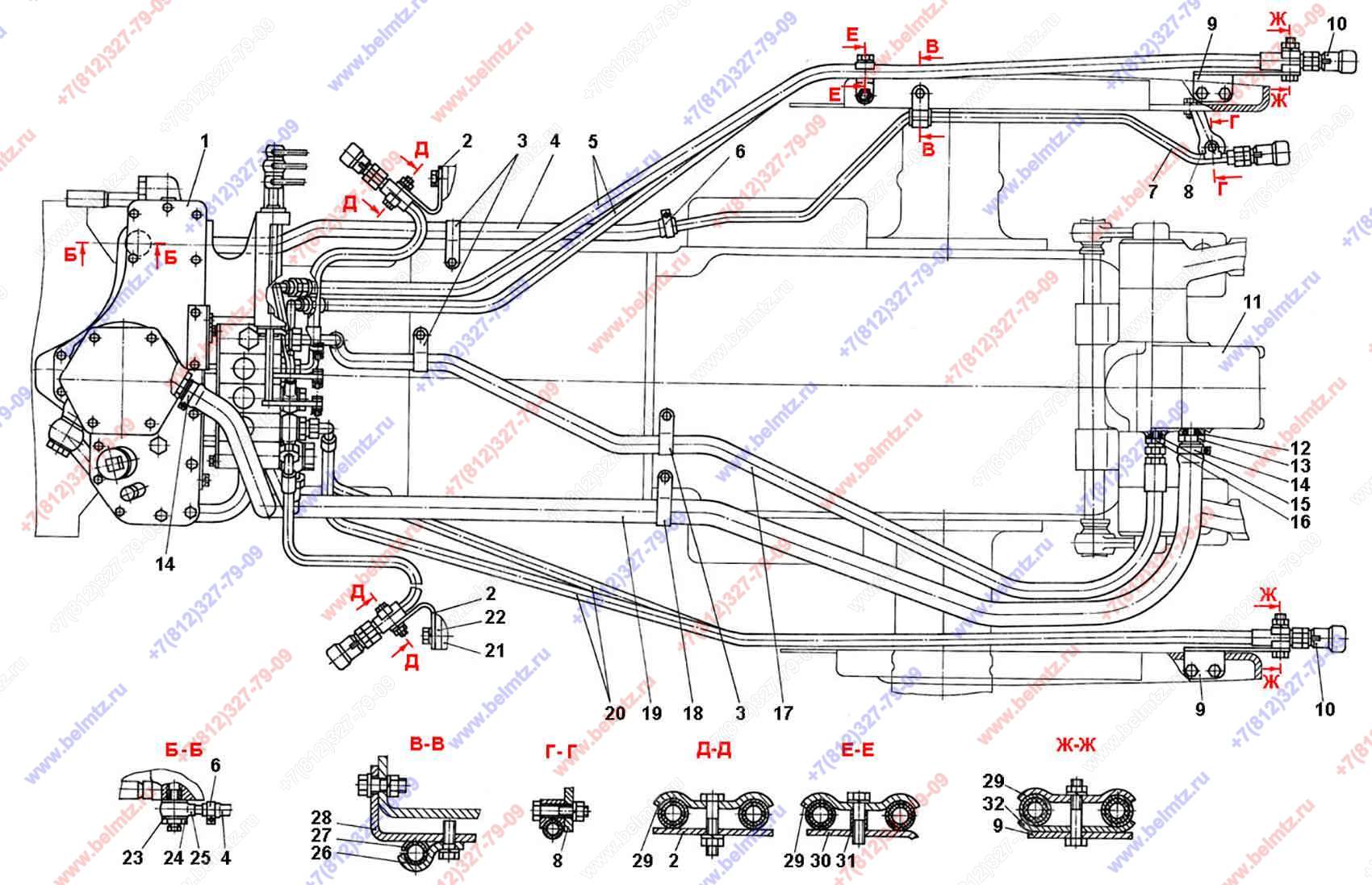

  • Группа 46. Гидросистема. Подгруппа 4607. Гидроагрегаты и арматура с РП70. МТЗ-1221

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Р1221-4600010 Гидросистема
Р1221-4600010
1
1
Р1221-4600015 Корпус гидросистемы
Р1221-4600015
1
2
М80-4607017 Кронштейн
М80-4607017
2
3
П80-4607013 Хомут
П80-4607013
3
4
К1221-4607011 Шланг
К1221-4607011
1
5
П100-4607140 Х-01 Рукав высокого давления ф 10 х1
П100-4607140-01
2
5
РВД Г24 М20х1.5 L-1600мм Г-образный
РВД Г24 L-1600мм Г-обр
2
5
РВД Г24 L-1605мм
2
13
6
Хомут ХС-21
ХС-21
2
7
К1221-4607125 Труба
К1221-4607125
1
8
85-4607431 Кронштейн
85-4607431
1
9
М80-4607014 Кронштейн
М80-4607014
2
13
85-4607034 Штуцер
85-4607034
1
14
Хомут ХС-31
ХС-31
2
16
П80-4607016 Штуцер
П80-4607016
1
17
1221-4607140 Рукав высокого давления ф16х2 армир.
1221-4607140
1
17
РВД Г30 М24х1.5 L-2000мм Г-образный
РВД Г30 L-2000мм Г-обра
1
18
П80-4607013-01 Хомут
П80-4607013-01
1
19
П80-4607012 Шланг
П80-4607012
1
19
Рукав ф25х35
1
1,3
L-2400мм
20
680-4607140-03 Рукав L- Ø10х1 армирован Ключ 24
680-4607140-03
2
20
РВД Г24 L-1800мм Г-обр
2
10
22
80-8405032 Кронштейн
80-8405032
1
23
40-4607038-А-01 Шайба
40-4607038-А-01
2
23
Шайба РМ1/2
РМ1/2
2
24
80-4607455 Болт
80-4607455
1
25
С80-4607380 Труба
С80-4607380
1
26
70-3407163-01 Скоба
70-3407163-01
1
27
70-3506027 Втулка
70-3506027
1
28
1321-3407022 Кронштейн
1321-3407022
1
29
40-4607029-А Планка
40-4607029-А
5
30
М80-4607018 Кронштейн
М80-4607018
2
31
Е1021-4607044 Втулка
Е1021-4607044
1
32
70-4607156 Планка
70-4607156
2
