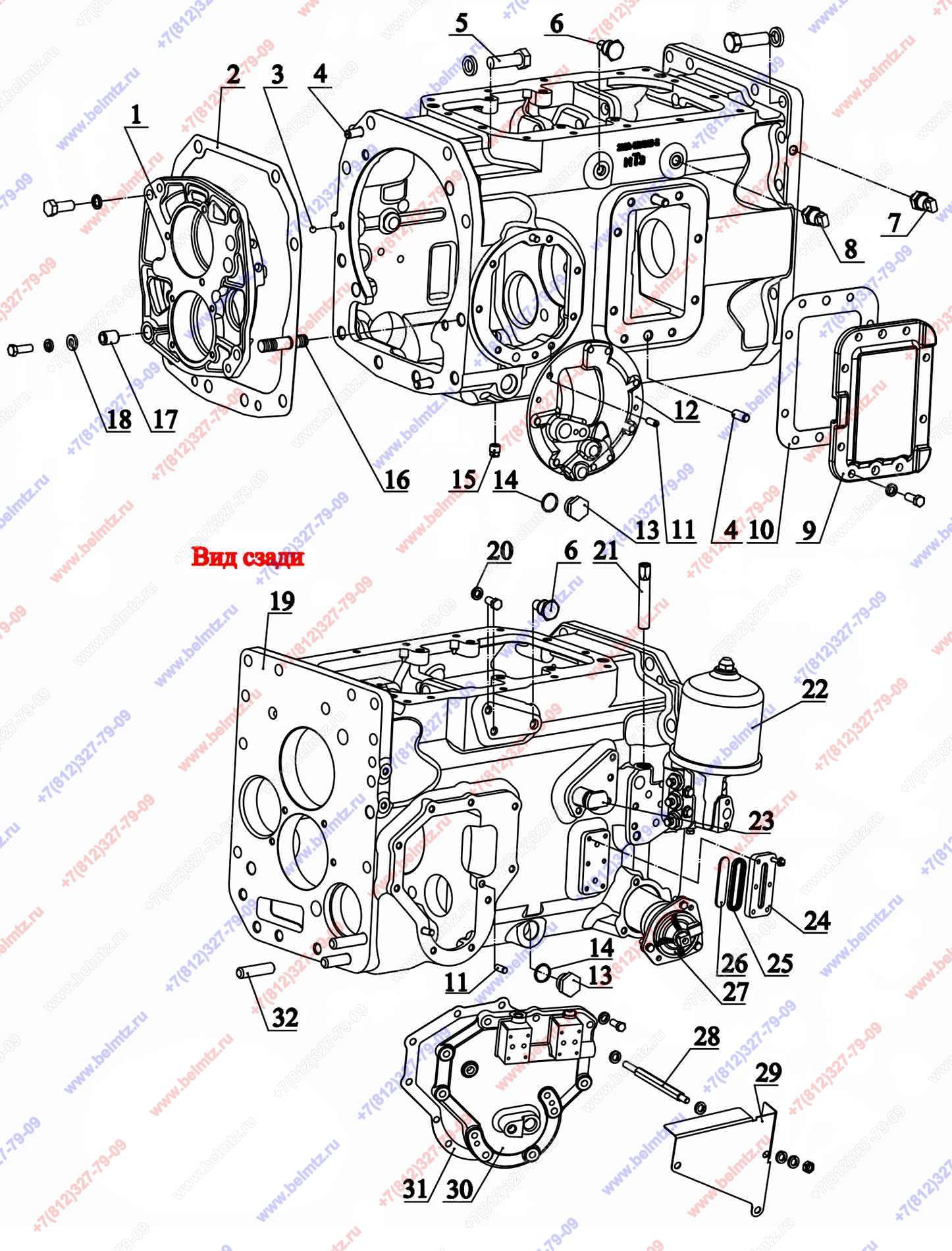

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 2022-1700010

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1222-1701034
1
2
80-1701026
1
12
3
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
1
4
Штифт Д01-015 установочный
Д01-015
4
5
70-4605036 Болт М20х60
70-4605036
4
6
50-1002318-Б Рым болт
50-1002318-Б
2
9
2022-1701454 Крышка
2022-1701454
1
11
Штифт ШЦК 10x25
ШЦК 10x25
4
13
80-4608021 Заглушка
80-4608021
2
15
Пробка ПК КГ З/8"
ПК КГЗ/8"
1
16
80-1701525 Шпилька М20 3P/6GX65.66.019
80-1701525
1
17
1222-1701071 Штифт
1222-1701071
2
18
1222-1701072 Шайба
1222-1701072
2
19
2022-1701025-В
1
20
85-1702051
2
21
1221-1737099 Штуцер
1221-1737099
1
23
85-1702042 Ось
85-1702042
1
24
85-4608088-Б
1
3
28
1221-1802094 Шпилька М10
1221-1802094
3
29
2022-1802095 Кожух
2022-1802095
1
30
1221-1802016 Крышка
1221-1802016
1
31
80-1701399-Б
1
25
32
1522-1701525 Шпилька
1522-1701525
3
