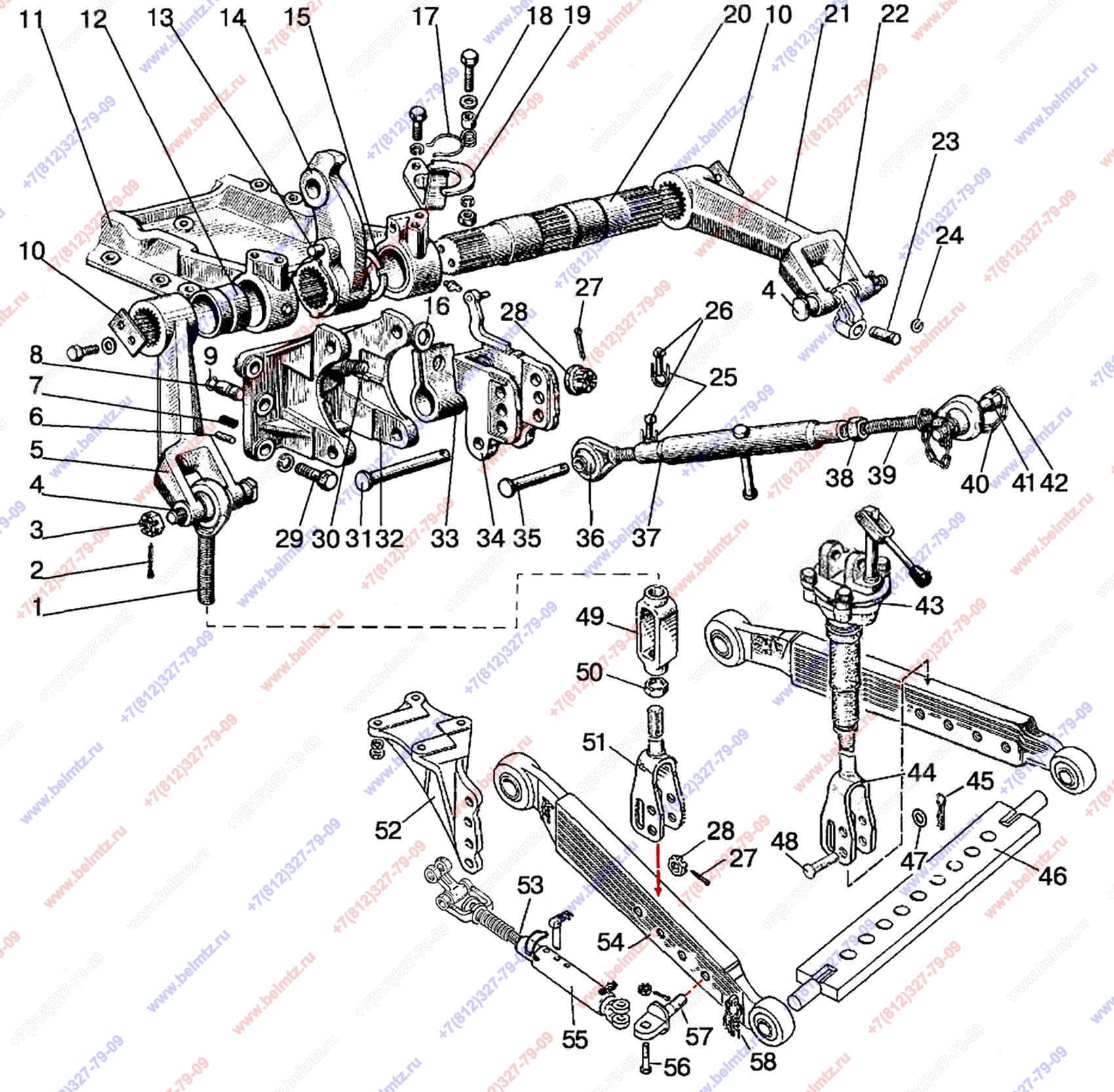

  • Группа 46. Гидросистема. Подгруппа 4605. ЗНУ 85-4605010 с цельными тягами (по заказу).

Используется в Каталогах

Беларус-1025

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1220-4605612 Раскос винтовой под цельную тягу
1220-4605612
1
1
0
А61.03.000 Тяга верхняя центральная палец Ø 22,5мм
А61.03.000
1
(37-42)
0
А61.03.000 Тяга верхняя центральная палец Ø 22,5мм РЗТ
А61.03.000 РЗТ
1
(37-42)
0
А61.03.000-01 Тяга верхняя центральная палец Ø 25мм
А61.03.000-01
1
4
(37-42)
1
1220-4605075 Винт для раскоса 1220-4605012
1220-4605075
1
1
2
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
1
3
Гайка М20х1,5 ГОСТ 5915-70
М20х1,5-6Н.6.019 ГОСТ 5915-70
2
4
142-4605076 Палец Ø20 мм под крюк прицепной
142-4605076
2
4
921-4605076 Палец Ø20 мм
921-4605076
2
2
5
80-4605021-01 Рычаг левый отв. под палец-Ø20 мм
80-4605021-01
1
6
70-4605317 Ограничитель
70-4605317
2
7
21А-1601150 Пружина
21А-1601150
4
8
50-4605027 Штифт
50-4605027
2
9
54.38.619 Кольцо стопорное
54.38.619
2
10
40-4605023-A2 Шайба
40-4605023-A2
2
11
85-2401024 Крышка заднего моста с силовым регулятором расточка под вал Ф70
85-2401024
1
12
70-4605032 Втулка кронштейна
70-4605032
2
13
80-4605313 Палец
80-4605313
1
14
85-4605024 Рычаг поворотный
85-4605024
1
15
Кольцо ГОСТ 13940-86 2С65
2С65 ГОСТ 13940-86
1
2
16
70-4605304-Б Шайба
70-4605304-Б
1
17
А61.07.002 Пружина
А61.07.002
1
18
50-4605069 Втулка
50-4605069
1
19
85-4605240 Кронштейн
85-4605240
1
20
70-4605023 Вал поворотный
70-4605023
1
21
80-4605022-01 Рычаг отв. под палец-Ø20 мм
80-4605022-01
1
22
1220-4605168-Б Серьга (для раскоса 1220-4605150)
1220-4605168-Б
1
2
23
142-4605404-Б Палец
142-4605404-Б
1
24
142-4605431 Кольцо
142-4605431
2
25
А61.05.004 Кольцо
А61.05.004
4
5
26
А61.05.005 Чека
А61.05.005
4
27
Шплинт 5,0x36 ГОСТ 397-79
5x36.019 ГОСТ 397-79
3
28
70-4605316 Гайка
70-4605316
3
2
29
70-4605036 Болт М20х60
70-4605036
5
30
70-4605320 Болт
70-4605320
1
31
А61.10.001 Палец центральной тяги Ф22мм L-145мм
А61.10.001
1
32
85-4605016 Кронштейн
85-4605016
1
33
70-4605302-Б Пружина (Силовой датчик)
70-4605302-Б
1
34
85-4605330 Серьга центральной тяги механизма навески
85-4605330
1
35
А61.10.001-02 Палец центральной тяги Ф22мм L-115мм
А61.10.001-02
1
2
36
А61.02.100-02 Винт (резьба М30 левая L-180мм под палец Ø22.5) нижний центральной тяги
А61.02.100-02
1
7
37
А61.03.101 Труба центр. тяги
А61.03.101
1
2
38
А61.02.003 Контргайка
А61.02.003
1
6
39
А61.02.100-04 Винт (резьба М30 правая L-180мм под палец Ø22.5) верхний центральной тяги
А61.02.100-04
1
3
39
А61.02.100-05 винт (резьба М30 правая L-180мм под палец Ø25.7) верхний центральной тяги
А61.02.100-05
1
40
А61.08.001 Цепочка
А61.08.001
1
41
А61.03.001-01 Палец на тягу центральную Ø25мм (2 кат)
А61.03.001-01
1
41
А61.03.001-02 Палец на тягу центральную Ø22мм
А61.03.001-02
1
42
А61.03.002 Кольцо
А61.03.002
1
2
43
1220-4605610 Раскос под цельную тягу
1220-4605610
1
44
1220-4605615 Вилка под цельную тягу
1220-4605615
1
1
45
А61.07.001 Шплинт пружинный
А61.07.001
3
46
1220-4605025 Поперечина
1220-4605025
1
47
50-3503071 Шайба
50-3503071
2
48
1220-4605084-01 Палец L-100 мм (под цельную тягу)
1220-4605084-01
1
49
142-4605422 Стяжка
142-4605422
1
1
50
142-4605424 Контргайка
142-4605424
1
51
1220-4605620-Б Вилка под цельную тягу
1220-4605620-Б
1
1
52
80-4605091 Кронштейн правый (вместо Ф50-4605091)
80-4605091
1
1
52
80-4605091-01 Кронштейн левый (вместо Ф50-4605092)
80-4605091-01
1
53
80-4605284 Винт
80-4605284
2
54
1025-4605530-03 Тяга без цепочки b-45 мм
1025-4605530-03
2
54
1025-4605530-04 Тяга с цепочкой b-45 мм
1025-4605530-04
2
55
80-4605280 Стяжка наружная телескопическая
80-4605280
2
56
50-4605086 Болт серьги
50-4605086
2
3
57
1220-4605108 Проушина
1220-4605108
2
6
58
А61.05.100 Чека 9 звеньев
А61.05.100
2
