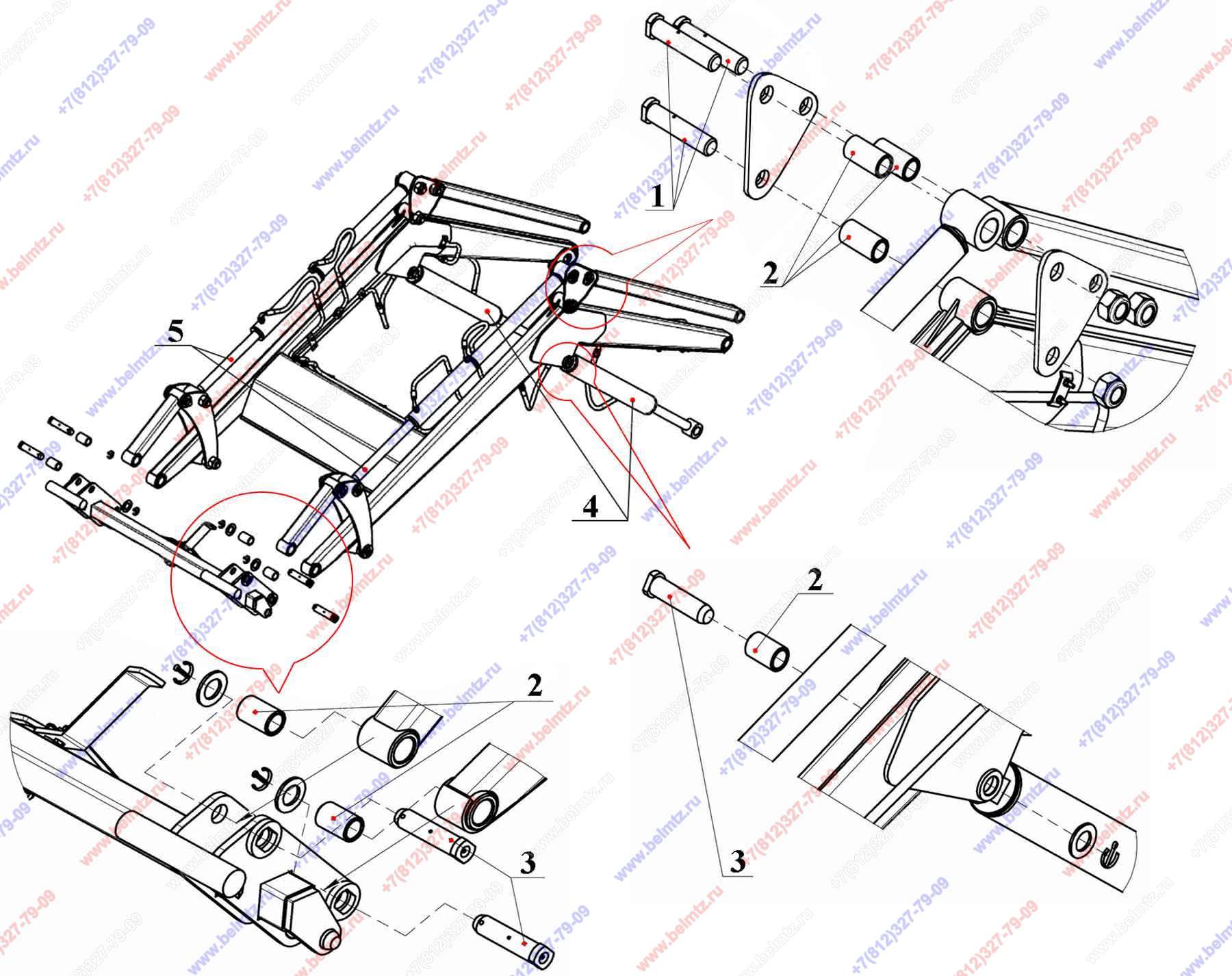

  • Универсал 400. Рис.2.2 Пальцы, втулки

Используется в Каталогах

Универсал 400

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
БЗ-400.00.050-01 Болт с масленкой УНИВЕРСАЛ 400
БЗ-400.00.050-01
6
1
1
БЗ-60.00.050 Болт с маслёнкой УНИВЕРСАЛ 400
БЗ-60.00.050
6
5
2
БЗ-400.00.011-01 Втулка УНИВЕРСАЛ 400
БЗ-400.00.011-01
12
6
2
БЗ-60.00.011-01 Втулка УНИВЕРСАЛ 400
БЗ-60.00.011-01
12
2
3
БЗ-60.00.060 Палец с маслёнкой УНИВЕРСАЛ 400
БЗ-60.00.060
6
6
4
Втулка металлофторопластовая 20х23х20
20х23х20
8
4
4
Ц50х30-180-980 М20х1,5(24)/М20х1,5(24) УНИВЕРСАЛ 400 УПРАВЛЕНИЕ СТРЕЛОЙ
Ц50х30-180-980
2
4
Ц50х30-350-1000У УНИВЕРСАЛ 400 УПРАВЛЕНИЕ КОВШОМ С 2022 ГОДА.
Ц50х30-350-1000
2
2
5
Ц60х30-440 М20х1,5(24)/М20х1,5(24) УНИВЕРСАЛ 400 УПРАВЛЕНИЕ КОВШОМ
60х30-440
2
6
УНИВЕРСАЛ 400 Гайка М20 с нейлоновым кольцом
Гайка М20
6
15
