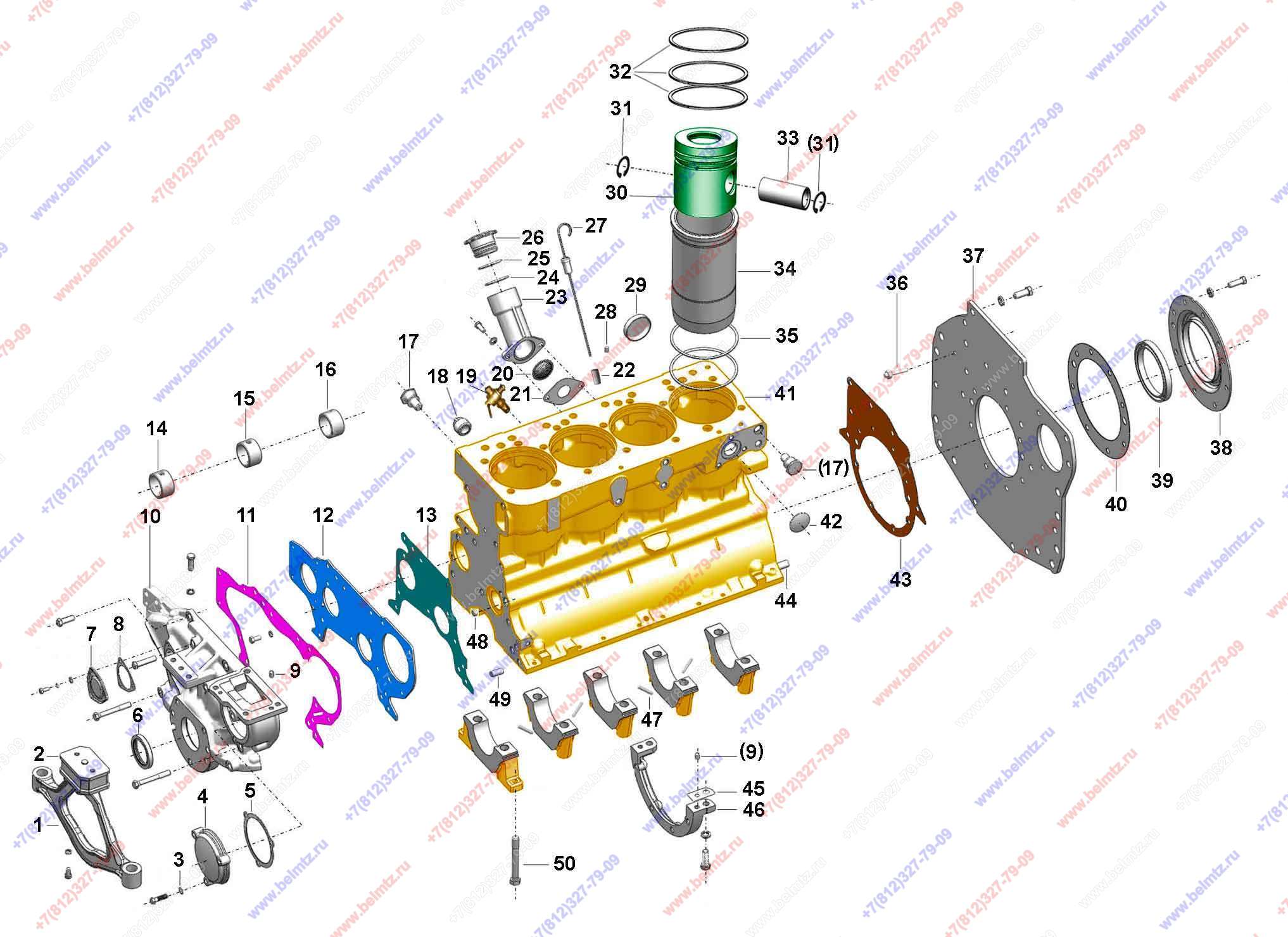

  • Группа 10. Механизмы дизеля. Подгруппа 1001 и 1002. Блок цилиндров Д-243S2.

Используется в Каталогах

Беларус-82.1
Двигатель Д-243S2
Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
240-1002001-Б2 Блок цилиндров под 3-х шеечный распредвал
240-1002001-Б2
1
0
240-1002115 Горловина
240-1002115
1
1
0
240-1002310 Уплотнение
240-1002310
1
0
260-1000105-А Поршнекомплект Д-245/260 без порш/пальца d-38мм под 3 поршн.кольца (евро 2)
260-1000105-А
4
0
260-1000108- А Поршнекомплект Грузовичок D-110мм Группа С40 d пальца-38мм под 3 поршн.кольца евро-2 с еврофорсунками и свечами накала
260-1000108-А
4
0
260-1000108-А-90 Поршнекомплект Эксперт Д-245/260 (d пальца-38мм) под 3 поршн.кольца (евро 2)
260-1000108-А-90
4
8
1
240-1001015-А1 Опора двигателя передняя без амортизатора
240-1001015-А1
1
5
2
240-1001025 Амортизатор с ограничителем
240-1001025 гзпд
1
3
3
50-1022067 Кольцо уплотнительное
50-1022067
3
4
245-1002036 Крышка люка
245-1002036
1
5
240-1002038 Прокладка
240-1002038
1
6
240-1002055 Манжета 2.1-50х70-4
240-1002055
1
22
6
Манжета армированная 50х70 (2.2-50х70-1)
2.2-50х70-1
1
20
7
240-1002062 Крышка
240-1002062
1
8
50-1021012 Прокладка
50-1021012
1
9
240-1002044 Штифт
240-1002044
4
10
240-1002065-А2 Крышка передняя
240-1002065-А2
1
2
11
240-1002064-А Прокладка крышки распределения
240-1002064-А
1
12
240-1002030 Щит шестерен распределения
240-1002030
1
1
13
240-1002033 Прокладка крышки распределения
240-1002033
1
7
14
240-1002069-А Втулка передняя
240-1002069-А
1
3
15
240-1002067-А Втулка
240-1002067-А
1
6
16
240-1002068-А Втулка задняя
240-1002068-А
1
4
17
50-1002318-Б Рым болт
50-1002318-Б
2
18
50-1002327-А Пробка
50-1002327-А
1
19
Краник КР-2 (Кран ПС7-0)
КР-2
1
5
20
240-1002085 Сетка
240-1002085
1
7
21
240-1002082-А Прокладка см.набор КН-7243
240-1002082-А
1
22
240-1002323-Б Трубка
240-1002323-Б
1
23
240-1002088-В Патрубок
240-1002088-В
1
4
24
А19.01.003 Кольцо пружинное
А19.01.003
1
25
Кольцо 041,0х3,0 (042-048-30-2-1)
042-048-30-2-1
1
15
26
А19.01.001 Пробка маслозаливной горловины
А19.01.001
1
1
27
240-1002320-Д Масломер
240-1002320-Д
1
5
28
240-1002046 Штифт
240-1002046
2
8
29
240-1002328 Заглушка (ф56мм)
240-1002328
1
30
30
К260-1004021-Ж Поршень
К260-1004021-Ж
4
31
240-1004022 Кольцо поршневого пальца стопорное (под палец d-38мм)
240-1004022
8
63
32
Кольца поршневые 260-1004060-Б Д-243/260 (на 3-х канавочн.порш.)(Кострома)(компект на 1 поршень)
260-1004060-Б
4
33
К50-1004042-А2 Палец поршневой d-38мм
К50-1004042-А2
4
3
34
240-1002021-1 Гильза (взаимозаменяема К245-1002021-А1) длинее
240-1002021-1
4
34
240-1002021-1-90 Гильза (взаимозаменяема К245-1002021-А1) длинее
240-1002021-1-90
4
35
245-1002022 Кольцо гильзы уплотнительное (к-т 8шт.) Д-243/245 ЕВРО-2/3/4
245-1002022
1
35
245-1002022-А Кольцо гильзы уплотнительное фторкаучук ИРП-1314
245-1002022-А
8
20
35
245-1002022-А2 Кольцо гильзы уплотнительное
245-1002022-А2
8
34
35
50-1002022 Кольцо гильзы уплотнительное
50-1002022
8
36
50-1002340 Фиксатор
50-1002340
1
37
50-1002313-В Лист задний для двигателя под стартер
50-1002313-В
1
2
37
50Л-1002313 Лист задний для двигателя с пускачем
50Л-1002313
1
38
240-1002300 Корпус сальника с кольцом
240-1002300
1
3
39
240-1002305 Манжета 1.1-100х125-4
240-1002305
1
19
39
Манжета армированная 100х125 (2.2-100х125-1)
2.2-100х125-1
1
17
40
50-1002316-А2 Прокладка корпуса сальника заднего
50-1002316-А2
1
6
41
240-1002015-А2 Блок цилиндров
240-1002015-А2
1
42
Заглушка 45-08КП.Ц9.ХР
45-08КП.Ц9.ХР
1
43
240-1002314 Прокладка листа заднего
240-1002314
1
44
50-1005019 Штифт
50-1005019
2
45
240-1002049-А Прокладка
240-1002049-А
2
46
50-1002040-В Опора маслянного картера
50-1002040-В
1
8
47
245-1002051-Б1 Трубка
245-1002051-Б1
4
48
50-1002326-В Заглушка
50-1002326-В
2
7
49
50-1002034 Штифт установочный
50-1002034
2
50
245-1005159 Болт крышки коренного подшипника
245-1005159
10
