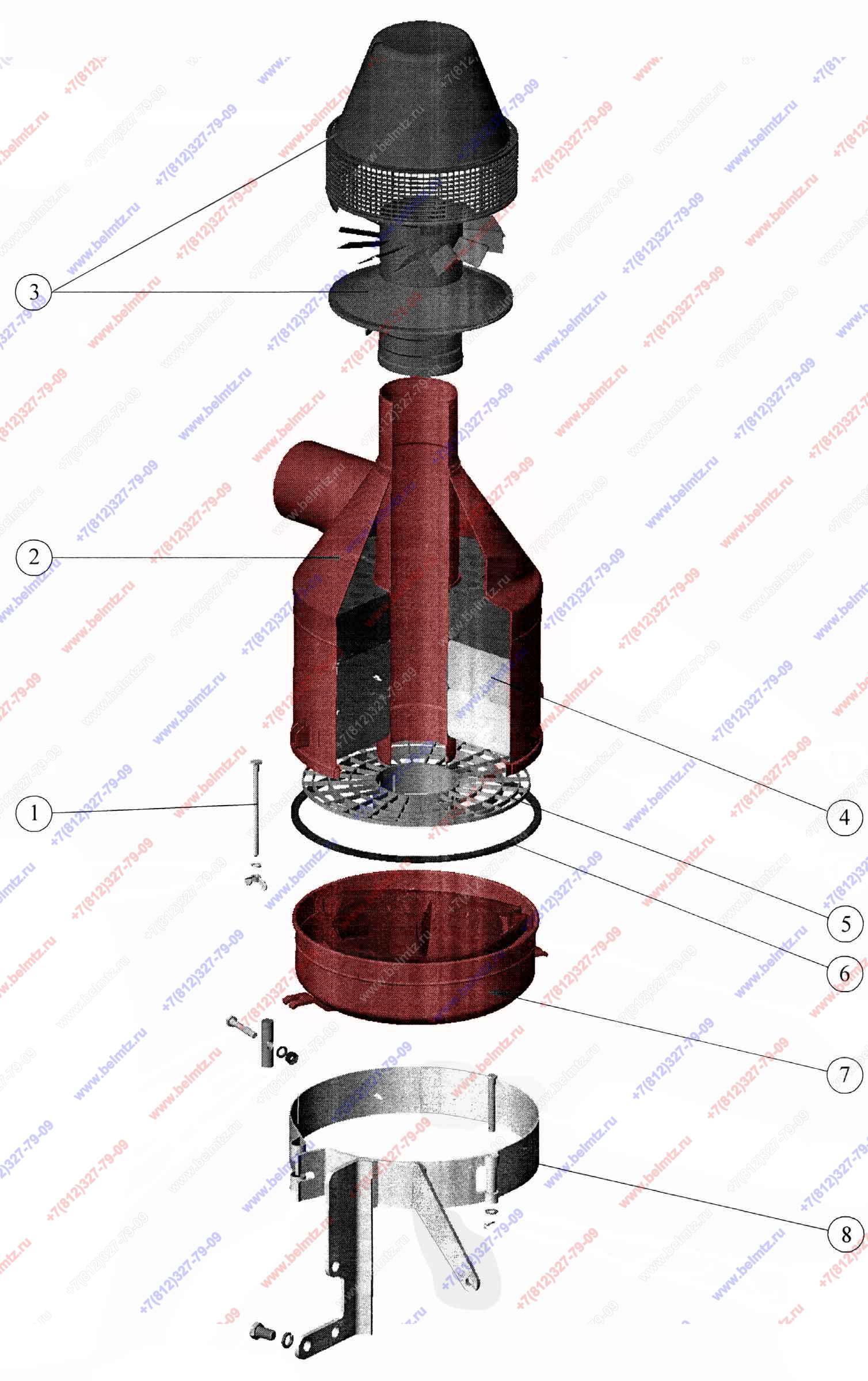

  • Группа 11. Система питания. Подгруппа 1109. Воздухоочиститель 245-1109015

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
245-1109015 Воздухоочиститель
245-1109015
1
1
245-1109262 Болт стяжной
245-1109262
2
2
245-1109035 Корпус воздухоочистителя
245-1109035
1
3
А53.21.000-02
1
117
5
245-1109016 Обойма
245-1109016
1
6
245-1109306 Прокладка
245-1109306
1
7
245-1109250 Поддон
245-1109250
1
8
245-1008270 Кронштейн с хомутом
245-1008270
1
