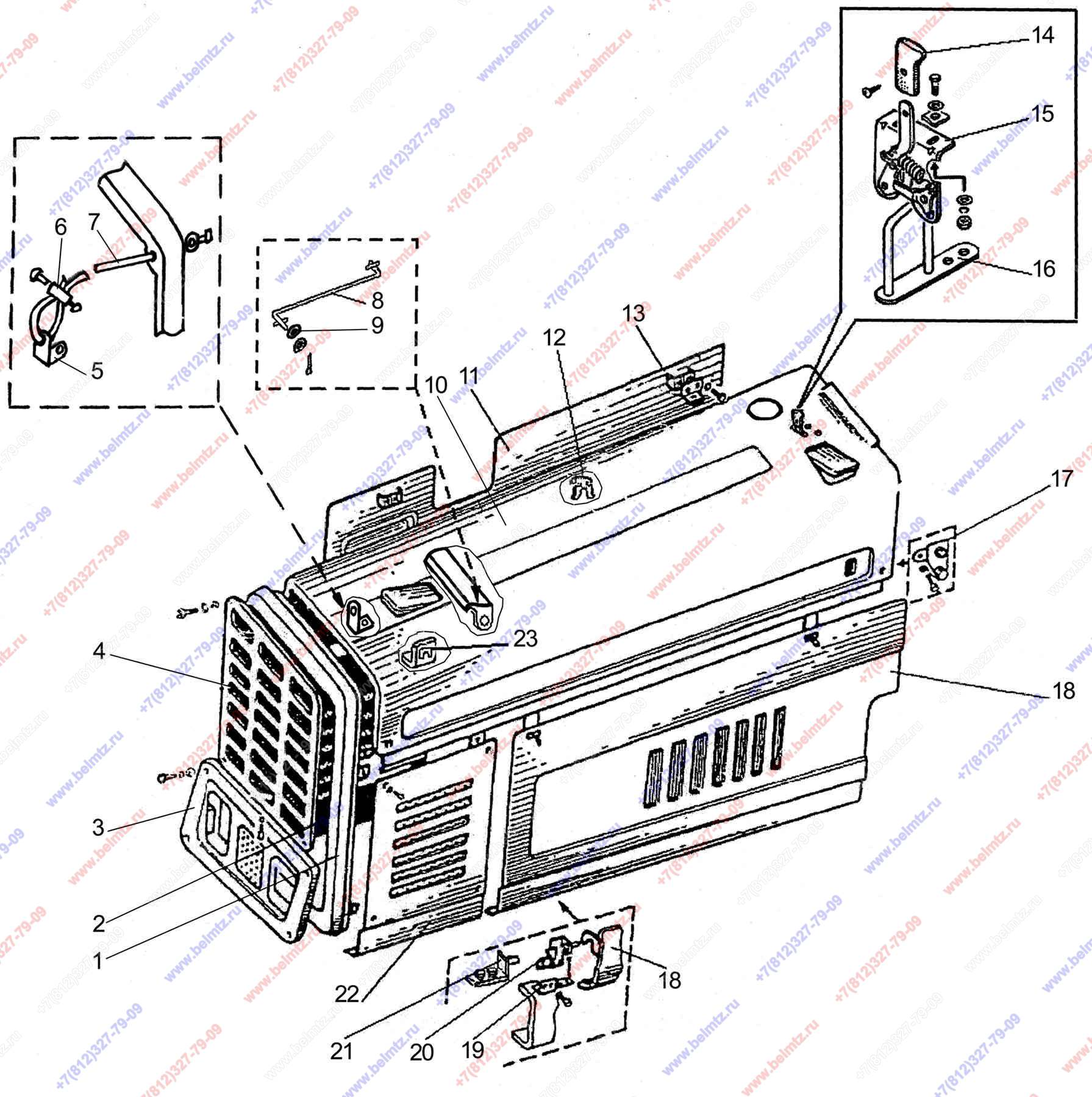

  • Группа 84. Оперение. Подгруппа 8401, 8402. Капот.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
90-8402030
1
2
90-8402025-01 Боковина правая
90-8402025-01
1
3
90-8401080 Решетка
90-8401080
1
5
70-6702111 Угольник
70-6702111
1
6
70-4803023 Муфта
70-4803023
1
7
90-8402050 Трос
90-8402050
1
8
90-8400070 Тяга
90-8400070
1
9
549А-1305044 Кольцо
549А-1305044
1
11
90-8402320-01 Боковина правая
90-8402320-01
1
12
90-8400021 Зажим
90-8400021
1
13
90-8402410 Замок левый
90-8402410
2
13
90-8402410-01 Замок правый
90-8402410-01
2
14
80-6105056 Рукоятка
80-6105056
1
16
80-8402420-Б Скоба
80-8402420-Б
1
17
90-8401040 Кронштейн левый
90-8401040
1
17
90-8401040-01 Кронштейн правый
90-8401040-01
1
18
90-8402310 Боковина левая
90-8402310
1
19
90-8401031 Кронштейн левый
90-8401031
1
19
90-8401031-01 Кронштейн правый
90-8401031-01
1
20
90-8401050 Кронштейн правый
90-8401050
1
20
90-8401050-01 Кронштейн левый
90-8401050-01
1
21
90-8402075 Фиксатор
90-8402075
1
22
90-8402025 Боковина левая
90-8402025
1
23
90-8400012-Б Кронштейн
90-8400012-Б
1
