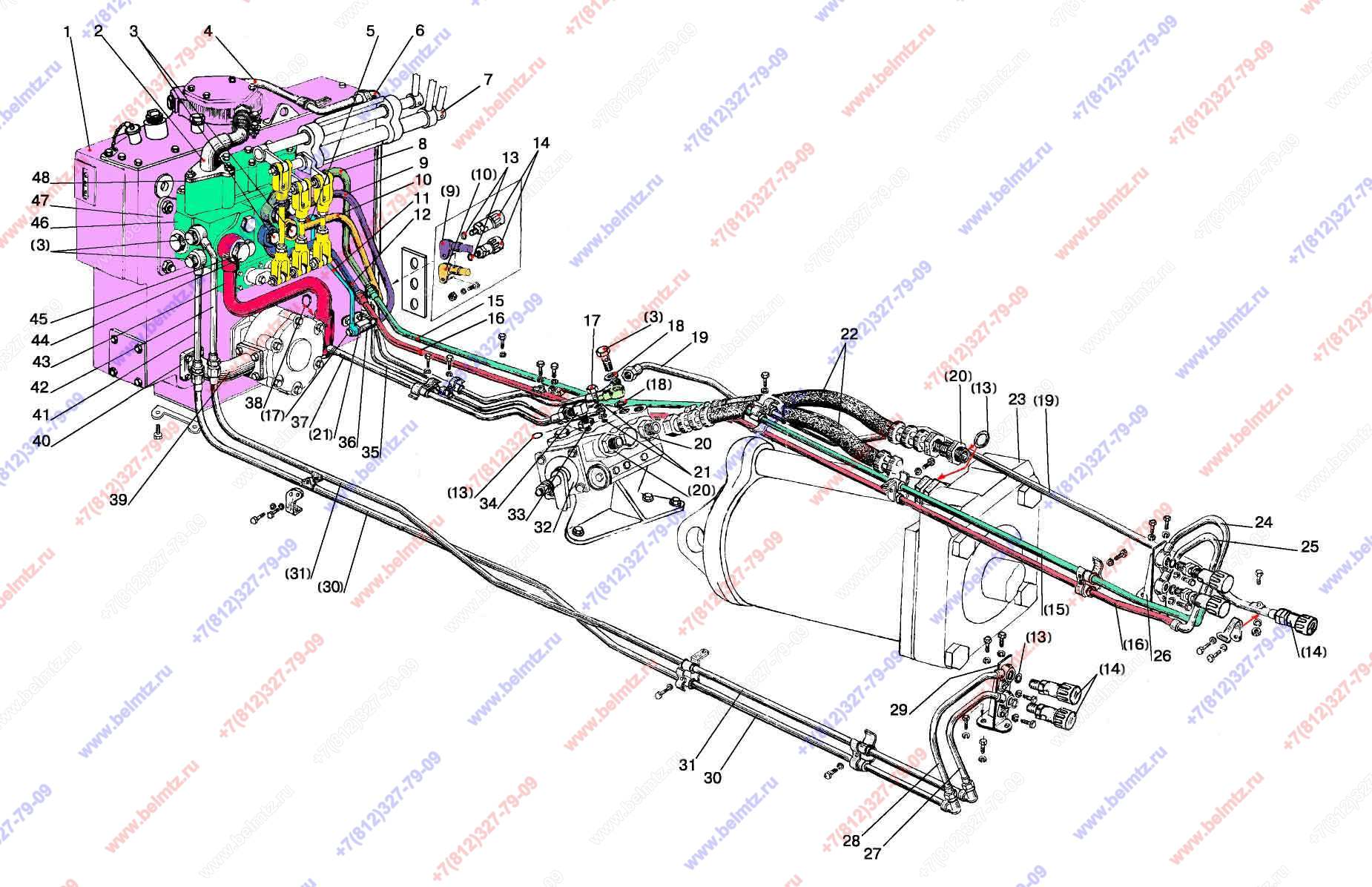

  • Группа 46. Гидросистема. Подгруппа 4607. Гидросистема 85-4600010. МТЗ-1025

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
85-4608010 Корпус гидросистемы
85-4608010
1
2
85-4607425 Угольник с штуцером
85-4607425
1
3
40-4607032
7
4
85-4607010 Труба
85-4607010
1
5
80-4607142 Штуцер
80-4607142
1
6
85-4607015 Труба
85-4607015
1
8
85-4607080
1
9
85-4607100 Труба
85-4607100
1
10
85-4607105 Труба
85-4607105
1
11
85-4607110 Труба
85-4607110
1
12
85-4607060 Труба
85-4607060
1
15
85-4607090
1
2
16
85-4607065
1
2
18
40-4607038-А-01 Шайба
40-4607038-А-01
18
19
85-4607125 Труба
85-4607125
1
22
РВД Г24 М20х1.5 L-485мм Н.036.83.140
РВД-г.24L-485мм
2
24
85-4607095
1
1
25
85-4607075 Труба
85-4607075
1
26
85-4607450 Кронштейн
85-4607450
1
27
85-4607055 Труба
85-4607055
1
28
85-4607035
1
1
29
85-4607440 Кронштейн
85-4607440
1
30
85-4607050 Труба
85-4607050
1
31
85-4607030 Труба
85-4607030
1
33
40-3405062 Гайка М20х1,5
40-3405062
1
35
85-4607115 Труба
85-4607115
1
36
85-4607435 Кронштейн
85-4607435
1
37
85-4607120 Труба
85-4607120
1
40
50-4607097
4
27
41
85-4607045 Труба
85-4607045
1
42
85-4607025 Труба
85-4607025
1
44
40-4607037
1
6
47
50-4607032-Б Кронштейн
50-4607032-Б
1
48
40-4607018 Прокладка
40-4607018
1
