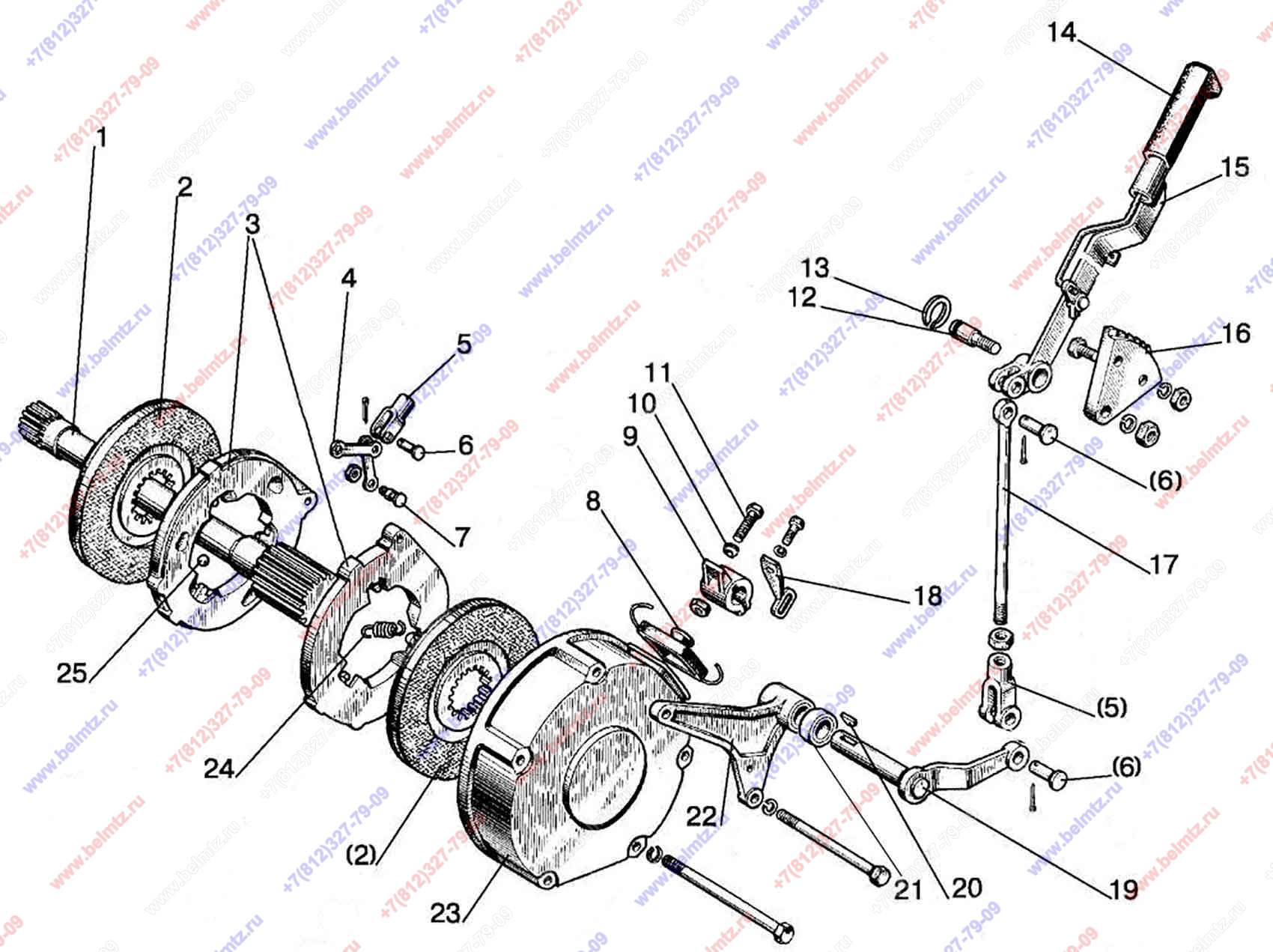

  • Группа 35. Тормоза. Подгруппа 3507. Тормоз стояночный. Управление стояночным тормозом.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
3
50-3502036-Б Диск нажимной
50-3502036-Б
2
4
50-3502196 Тяга
50-3502196
2
5
50-3502203
2
1
6
12х32 ОСТ 37.001.163-97
3
1
7
50-3502198 Палец
50-3502198
2
10
70-3503018
1
10
11
70-3503019 Болт
70-3503019
1
12
70-3507132-Б-01 Ось
70-3507132-Б-01
1
13
Кольцо С15 ГОСТ 13942-86 наружное
С15 ГОСТ 13942-86
1
14
А13.19.001-А Рукоятка
А13.19.001-А
1
15
85-3507120-01
1
2
16
70-3507021-Б
1
3
17
85-3507141 Тяга
85-3507141
1
17
85-3507241 Тяга
85-3507241
1
18
70-3514107 Рычаг
70-3514107
1
19
85-3507060
1
2
21
1221-3507072
1221-3507072
1
25
Шарик 22,225-100 ГОСТ 3722-81
22,225-100 ГОСТ 3722-81
3
