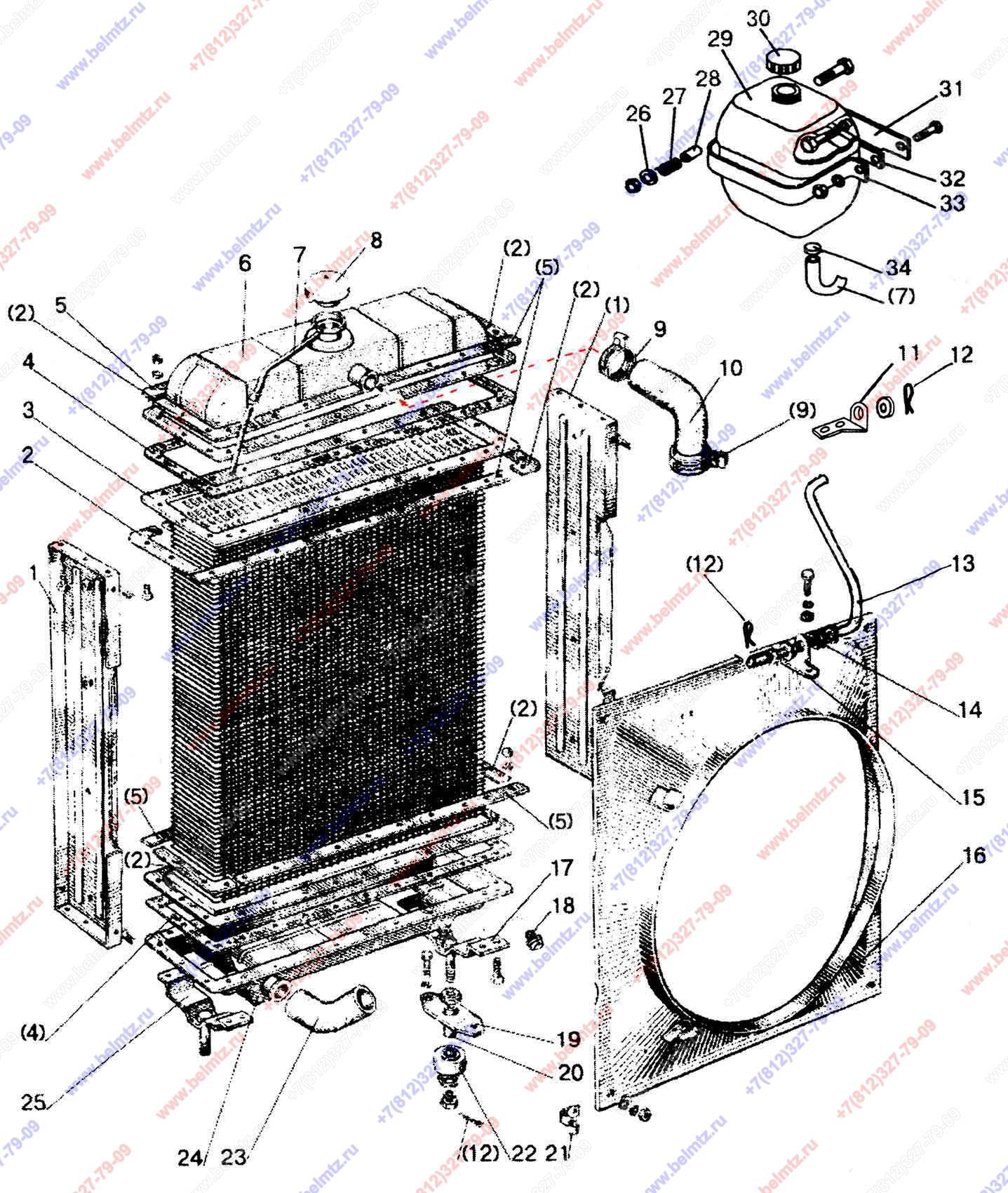

  • Группа 13. Система охлаждения. Подгруппа 1301. Радиатор водяной (Д-245/Д-245С)

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
2
70У-1301255 Накладка угловая
70У-1301255
8
3
100У-1301021 Сердцевина радиатора
100У-1301021
1
4
70У-1301169
2
30
5
70У-1301256 Накладка
70У-1301256
8
6
100У-1301055 Бак верхний
100У-1301055
1
7
70-1301158 Трубка пароотводящая
70-1301158
1
9
Хомут ХС-46
ХС-46
4
11
1520-1302072 Кронштейн
1520-1302072
1
12
Шплинт 2.5х18 ГОСТ 397-79
2.5х18.019 ГОСТ 397-79
4
13
90-1302003-А-01 Растяжка
90-1302003-А-01
1
14
85-1302071 Амортизатор
85-1302071
2
15
80-1302012-А Кронштейн
80-1302012-А
1
17
100У-1301180 Опора правая
100У-1301180
1
18
Пробка КГ 1/4"
КГ 1/4" ОСТ 23.1.117-83
1
19
70У-1302016 Планка
70У.13.02.016
2
20
70У-1302015 Втулка
70У.13.02.015
2
21
48-1104016 Хомутик
48-1104016
1
22
70У-1302018 Амортизатор
70У.13.02.018
2
25
100У-1301190 Опора левая
100У-1301190
1
26
80-1311006 Тарелка
80-1311006
1
27
54.06.413 Пружина
54.06.413
1
28
80-1311003 Втулка
80-1311003
1
30
80П-1311011
1
2
31
1522-1311101 Кронштейн
1522-1311101
1
32
80-1311004 Планка
80-1311004
1
33
80-1311002 Хомут
80-1311002
1
34
12-22
2
82
