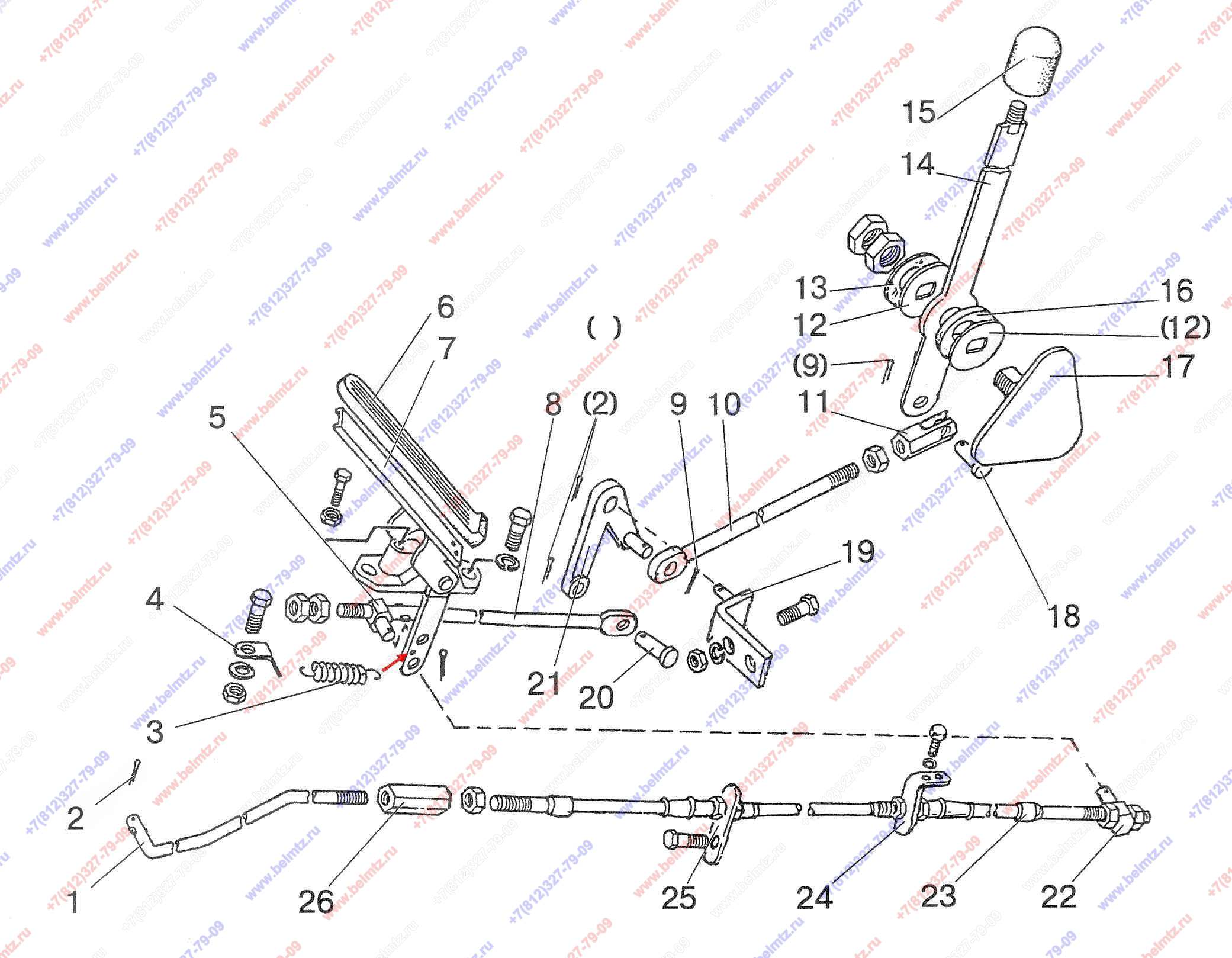

  • Группа 11. Система питания. Подгруппа 1108. Управление подачей топлива. МТЗ-1523 старые

Используется в Каталогах

Беларус-1523

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1222-1108541 Тяга («Моторпал»)
1222-1108541
1
2
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
5
3
70-4803019 Пружина
70-4803019
1
4
80В-1108341 Пластина
80В-1108341
1
5
1522-1108317 Бонка
1522-1108317
1
6
А13.36.001 Накладка (чехол) на педаль подачи топлива
А13.36.001
1
4
7
80В-1108510 Педаль газа
80В-1108510
1
8
1522-1108537 Тяга
1522-1108537
1
9
Шплинт 2,0x12 ГОСТ 397-79
2x12.019 ГОСТ 397-79
2
10
1522-1108326-А Тяга
1522-1108326-А
1
11
80В-1108542 Наконечник
80В-1108542
1
18
12
80-1108028 Шайба
80-1108028
2
13
80В-1108347 Пружина тарельчатая
80В-1108347
1
14
1522-1108350 Рукоятка
1522-1108350
1
15
А13.11.000-01 Рукоятка
А13.11.000-01
1
4
16
80-1108178 Шайба фрикционная
80-1108178
1
17
1221-1108105 Кронштейн
1221-1108105
1
18
70-1601109-01 Палец
70-1601109-01
2
13
19
1522-1108410 Кронштейн
1522-1108410
1
20
Палец 8х25 ОСТ 37.001.163-75
8х25 ОСТ 37.001.163-75
1
21
80-1108045 Рычаг
80-1108045
1
22
600-1108017 Бонка
600-1108017
1
2
23
80В-1108300-А Трос (L-1400мм) подачи топлива
80В-1108300-А
1
4
24
821-1108504 Кронштейн
821-1108504
1
25
1522-1108053 Кронштейн
1522-1108053
1
26
1522-1108033 Муфта
1522-1108033
1
