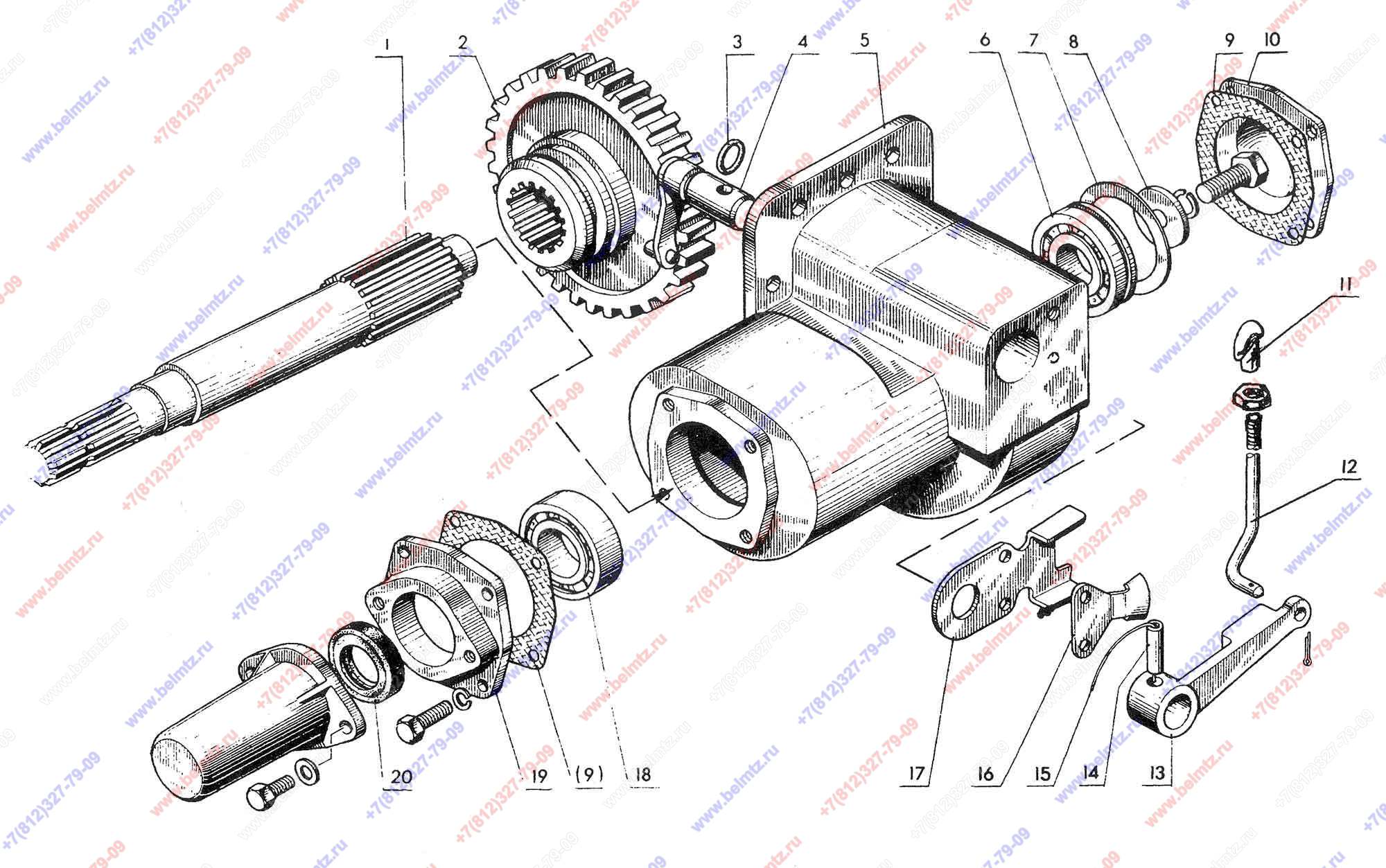

  • Группа 42. Отбор мощности. Подгруппа 4204. Вал отбора мощности боковой

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-4204010 ВОМ боковой с хвостовиком 8–шлиц (1-28)
50-4204010
1
(1-20)
0
50-4204010-01 ВОМ боковой с хвостовиком 6–шлиц (1-28)
50-4204010-01
1
(1-20)
1
50-4204022
1
2
1
Ф50-4204022 Вал 6 шлиц
Ф50-4204022
1
2
Ф50-4204026 Шестерня (Z-37)
Ф50-4204026
1
4
50-4204040-А Валик
50-4204040-А
1
5
50-4204015-Б Корпус
50-4204015-Б
1
7
Кольцо В72 ГОСТ 2893-82
В72 ГОСТ 2893-82
1
8
50-1601038 Шайба
50-1601038
1
9
50-1601091 Прокладка
50-1601091
2
10
50-1601089 Крышка подшипника
50-1601089
1
11
50-1310136-А
1
12
80-4204042 Тяга
80-4204042
1
13
50-4204034 Рычаг управления
50-4204034
1
14
Штифт А.10х40.65Г ГОСТ 14229-93
10х40 ГОСТ 14229-93
1
15
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
1
16
50-4204036-Б Пластина
50-4204036-Б
1
17
50-4204038 Пластина
50-4204038
1
19
50-4204024 Крышка
50-4204024
1
