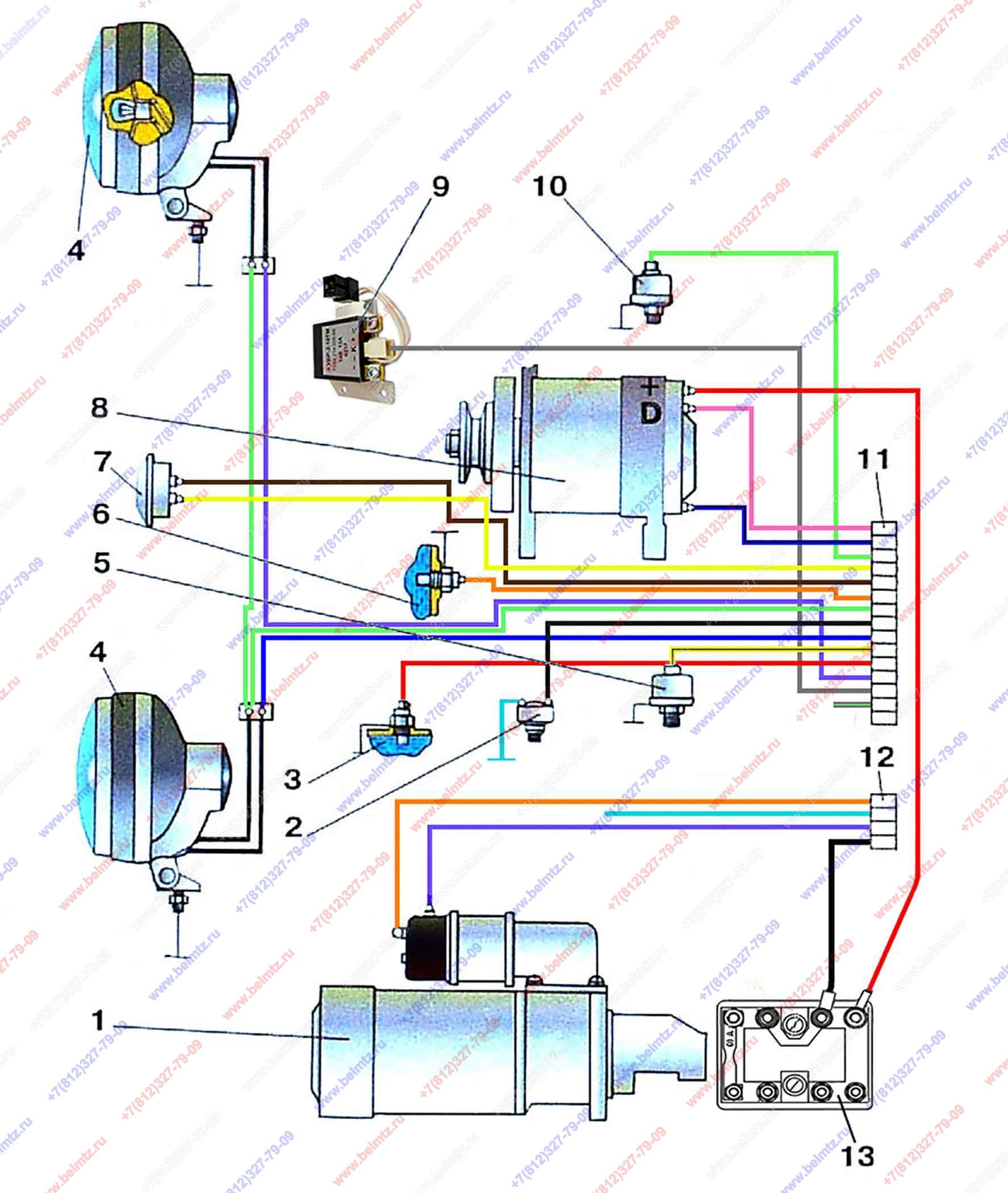

  • Группа 37. Электрооборудование. Подгруппа 3700. Жгут 1221-3724360-А1. МТЗ-1221 с УВР

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1221-3724360-А1 Жгут УК передний (один разъем - 4 штыря, второй - 12 штырей)
1221-3724360-А1
1
2
1
Стартер 24 вольт (Искра) AZF 4617 Д-260 5,5кВт
AZF4617
1
1
Стартер 24 вольт 4,5-9,0кВт Slovak 11010029
11010029
1
1
Стартер 24 вольт 6,5кВт HM95R3005SE Prestolite (AZF4617)
HM95R3005SE
1
3
2
Датчик ДСФ-65 засоренности воздухоочистителя
ДСФ-65
1
4
3
Датчик ДУТЖ-02 указателя температуры жидкости 1-контакт (штырь, t-40-120) с указателем ЭИ-8008-2
ДУТЖ-02
1
5
4
Рассеиватель фары ФГ-308 (стекло фары)
ФГ-308.03.00.04
2
8
4
Фара 8703.302/1-02 передняя(ближ. дальн.)пластик R2 45/40W 12V
8703.302/1-02
2
4
Фара ФГ-308-04 квадратная встроенная 12V
ФГ-308-04
2
1
4
Фара ФГ305Б передняя(ближ. дальн.)пластик 45/40W 12V
ФГ305Б
2
5
Датчик ДД-6М давления масла в двигателе
ДД-6М
1
6
Датчик ДАТЖ авар.температуры жидкости (штырь, резьба на корпусе К3/8", t-102-109)
ДАТЖ
1
1
7
Сигнал звуковой 0311-02 тон высокий 2 контакта
0311-02
1
7
Сигнал звуковой 20.3721-01 С-311 2 контакта
20.3721-01 С 311
1
3
8
Генератор Г964.3701-1-2 (Г1000.04.1/12v) Д214,230,240,242,243,245,260 с проводом 3 шунта
Г964.3701-1-2
1
8
Генератор Г9695.3701-1-2 (12v/1150w) одноручьевый (со жгутом)
Г9695.3701-1-2
1
9
Реле УВР-2-10 (устройство выпрямительно-регулирующее) зарядки аккумм. 1221-1523
УВР-2-10
1
10
Датчик 6012.3829-03 аварийного давления масла в двигателе и ГОРу (штырь, резьба К1/8")
6012.3829-03
1
10
Датчик ДАДМ-03 аварийного давления масла в двигателе и ГОРу (штырь, резьба К1/8")
ДАДМ-03
1
15
11
Вилка СШ36ПК15Ш
СШ36ПК15Ш
1
12
Вилка СШ28ПК4Ш
СШ28ПК4Ш
1
12
Вилка ШС32П4Ш-М
ШС32П4Ш-М
1
1
13
Блок предохранительный БП-11
БП-11
1
1
