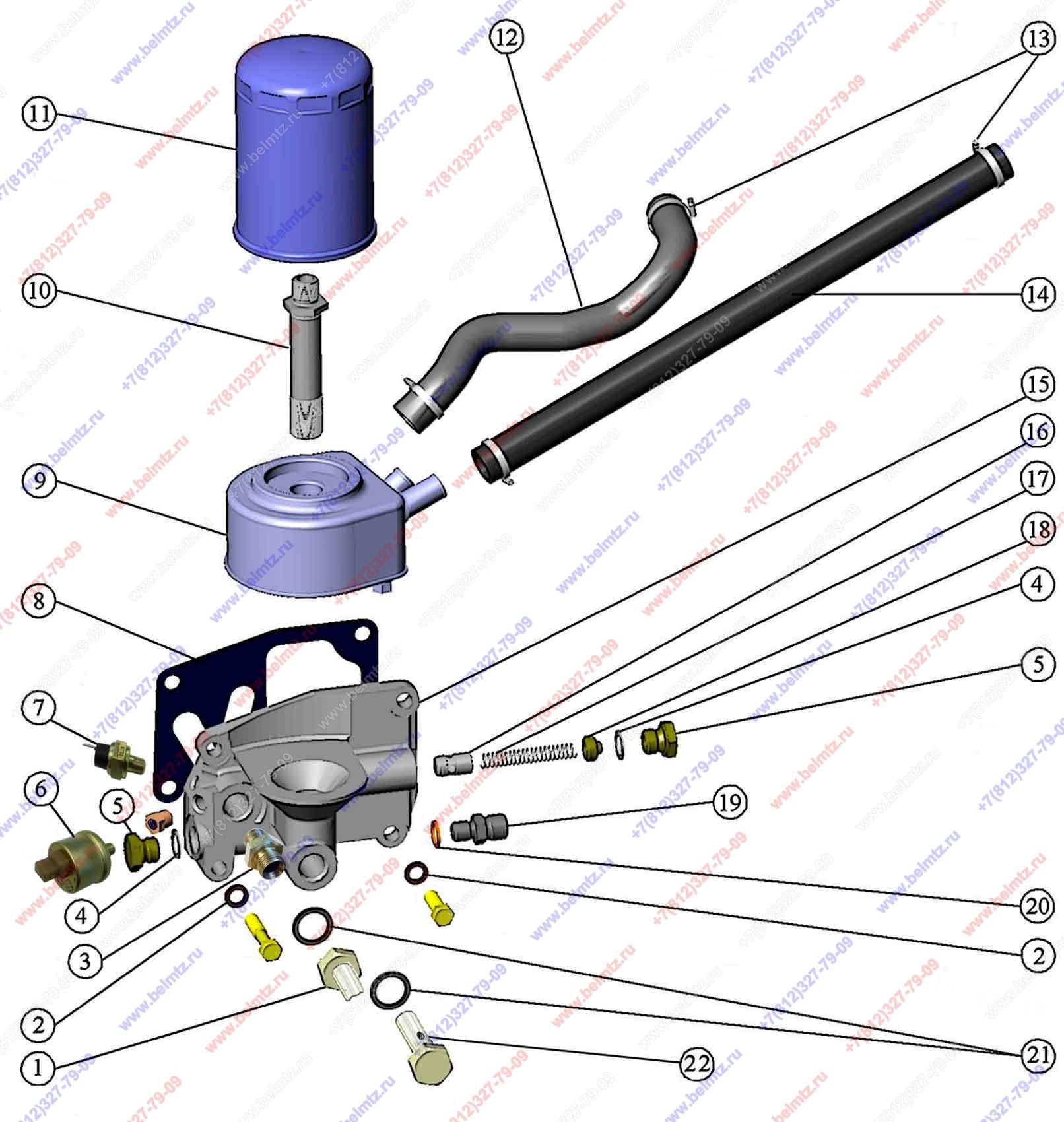

  • Группа 14. Система смазки. Подгруппа 1404. Фильтр масляный 245-1017015-В с жидкостно-масляным теплообменником (Д-245/Д-245С)

Используется в Каталогах

Беларус-1025
Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
70-1405120 Маслопровод
70-1405120
1
2
36-1104788 Прокладка
36-1104788
4
3
70-1405089 Штуцер ввертный
70-1405089
1
5
4
Д09-035-А Прокладка пробки перепускного клапана
Д09-035-А
2
5
50-1404075 Пробка редукционного клапана
50-1404075
2
6
Датчик ДД-6Е давления масла в двигателе
ДД-6Е
1
1
6
Датчик ДД-6М давления масла в двигателе
ДД-6М
1
7
Датчик 6012.3829-03 аварийного давления масла в двигателе и ГОРу (штырь, резьба К1/8")
6012.3829-03
1
7
Датчик ДАДМ-03 аварийного давления масла в двигателе и ГОРу (штырь, резьба К1/8")
ДАДМ-03
1
15
8
50-1404068 Прокладка центрифуги
50-1404068
1
10
9
Теплообменник ТЖМ5200 (245-1017005)
ТЖМ5200
1
9
Теплообменник ТЖМ6500 (245-1017005-А)
ТЖМ6500
1
1
10
245-1017012-Б Штуцер
245-1017012-Б
1
11
Фильтр масляный OP549
OP549
1
42
12
Рукав ф18х27 мм(16 атм) ГОСТ 10362-76 (L-305 мм)
ф18х27 мм (L-305 мм)
1
7,4
13
Хомут 20-32
20-32
4
13
14
Рукав ф18х27 мм(16 атм) ГОСТ 10362-76 (L-430 мм)
ф18х27 мм (L-430 мм)
0
7,4
15
245-1017015-В Корпус фильтра масляного (без штуцера)
245-1017015-В
1
16
50-1404071-А Клапан центробежного фильтра
50-1404071-А
1
17
50-1404083-А1 Пружина сливного клапана
50-1404083-А1
1
18
50-1404072 Пробка регулировочная
50-1404072
1
19
245-1118015-Б Штуцер
245-1118015-Б
1
20
Кольцо USIT M14
USIT M14
1
51
20
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
1
72
21
40-4607038-А Кольцо медное 20х32х1,5
40-4607038-А
2
22
40-4607032 Болт
40-4607032
1
9
