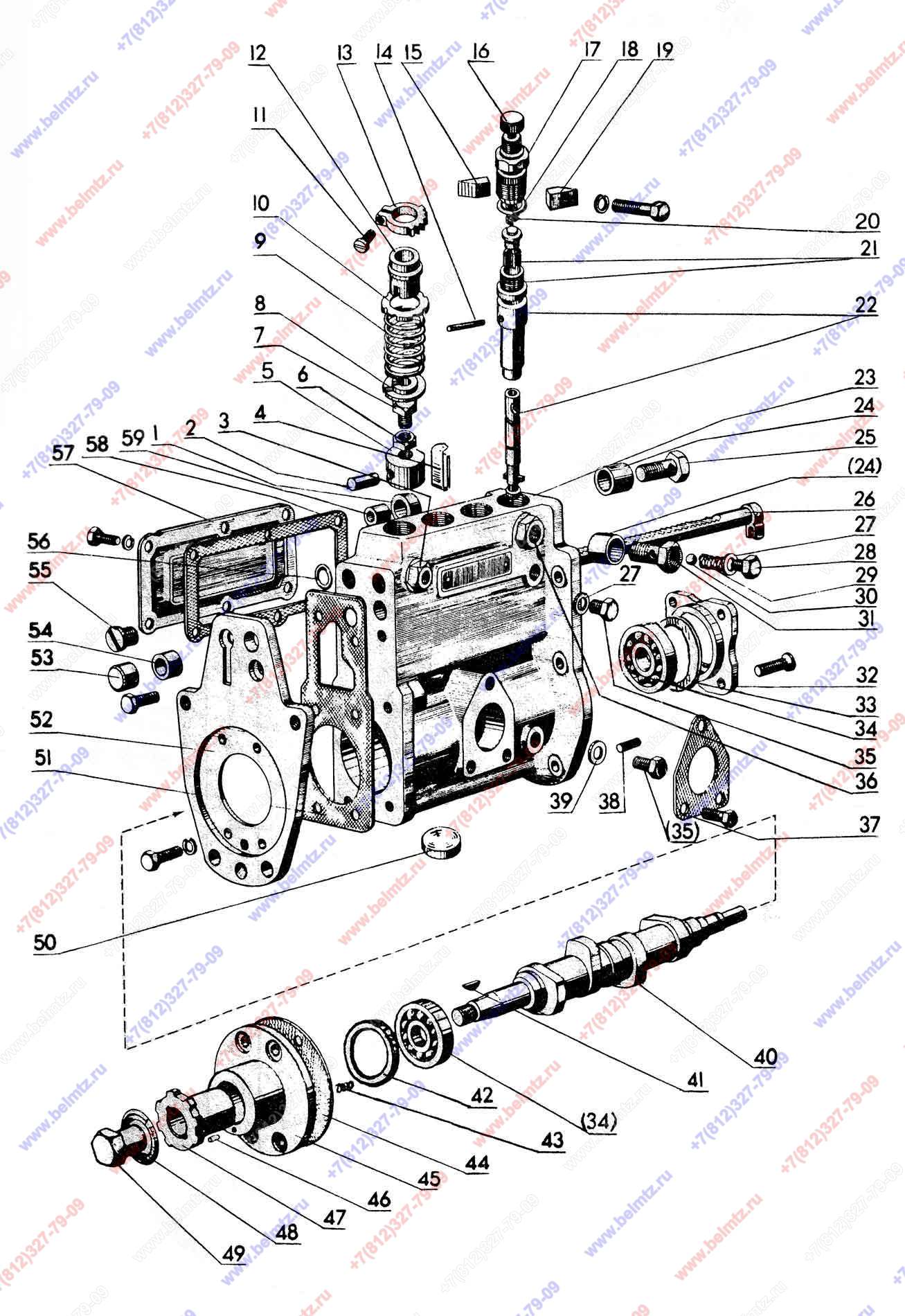

  • Группа 11. Система питания. Подгруппа 1111. Насос топливный 4УТНМ-1111005 (снят с пр-ва в 2003г). МТЗ-82.1

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
УТН-5-1111263 Ролик
УТН-5-1111263
4
2
УТН-3-1111266 Ось ролика
УТН-3-1111266
4
3
УТН-3-1110022-Б Футорка
УТН-3-1110022-Б
1
4
4УТНМ-1111426 Фиксатор
4УТНМ-1111426
2
5
УТН-3-1111262-02 Корпус толкателя
УТН-3-1111262-02
4
7
4УТНМ-1111265 Болт толкателя
4УТНМ-1111265
4
8
4УТНМ-1111472 Тарелка
4УТНМ-1111472
4
10
УТН-5-1111473-А Тарелка
УТН-5-1111473-А
4
11
УТН-5-1111433-А Винт
УТН-5-1111433-А
4
12
УТН-5-1111431-01 Втулка
УТН-5-1111431-01
4
13
4УТНМ-1111432-01 Венец
4УТНМ-1111432-01
4
14
УТН-3-1111489 Штифт
УТН-3-1111489
4
15
УТН-3-1111478-А2 Зажим
УТН-3-1111478-А2
2
16
119-73-В Колпачок
119-73-В
4
17
УТН-3-1111485 Штуцер
УТН-3-1111485
4
19
УТН-3-1111477-А2 Зажим
УТН-3-1111477-А2
2
20
16-068-А Пружина
16-068-А
4
23
4УТНМ-1111025-10 Корпус насоса
4УТНМ-1111025-10
1
24
119-85-1 Втулка
119-85-1
2
25
А12.01.013-03 Болт
А12.01.013-03
1
26
УТН-5-1111350 Рейка
УТН-5-1111350
1
27
16-219 Прокладка
16-219
2
28
16-218 Пробка
16-218
1
29
16-057 Пружина
16-057
1
30
16-262 Шарик
16-262
1
31
16-216-1 Корпус клапана
16-216-1
1
32
УТН-5-1111451-И Стакан
УТН-5-1111451-И
1
33
4УТНМ-1111213 Прокладка
4УТНМ-1111213
2
35
ОНМ-019-2 Болт
ОНМ-019-2
2
36
УТН-3-1111028-Г Футорка
УТН-3-1111028-Г
1
38
Д40-1110026 Штифт
Д40-1110026
2
39
ОНМ-086-1 Прокладка
ОНМ-086-1
2
42
4УТНМ-1111244 Пластина
4УТНМ-1111244
1
43
4УТНМ-1111243-10
6
18
44
4УТНМ-1111493-01
1
23
45
4УТНМ-1111162-10 Фланец установочный
4УТНМ-1111162-10
1
46
УТН-5-1111163 Заглушка
УТН-5-1111163
1
47
УТН-3-1111165 Втулка
УТН-3-1111165
1
48
16-091 Шайба
16-091
1
49
УТН-3-1111471 Гайка
УТН-3-1111471
1
50
УТН-3-1111026-А2 Пробка
УТН-3-1111026-А2
4
52
4УТНМ-1111082 Плита
4УТНМ-1111082
1
53
УТН-3-1111024 Заглушка
УТН-3-1111024
1
54
4УТНМ-1111029 Втулка
4УТНМ-1111029
2
55
УТН-5-1111023-А Пробка
УТН-5-1111023-А
1
56
УТН-5-1111519
4
26
57
УТН-5-1111475-А6 Крышка
УТН-5-1111475-А6
1
59
УТН-5-1111264 Втулка ролика
УТН-5-1111264
4
