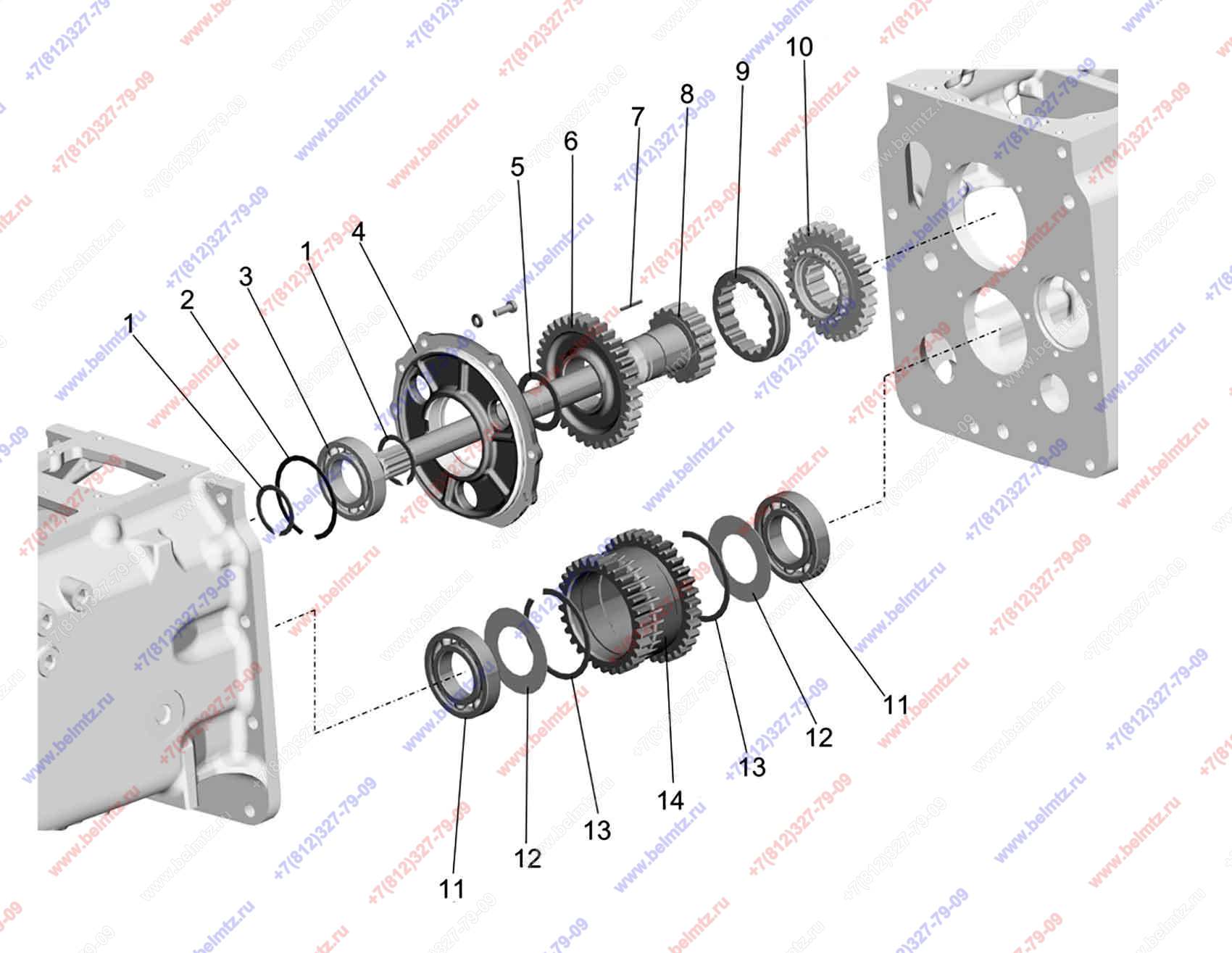

  • Группа 16. Сцепление. Подгруппа 1721. Механический понижающий редуктор.

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-1721020 Вал муфты с крышкой
70-1721020
1
1
(1-8)
1
Кольцо ГОСТ 13940-86 2С55
2С55 ГОСТ 13940-86
2
20
2
Кольцо ГОСТ 13941-86 2С100
2С100 ГОСТ 13941-86
1
20
3
Подшипник 211 (6211) радиальный шариковый 55*100*21мм 0,597кг
211АУШ1
1
8
4
70-1721022 Крышка опорная
70-1721022
1
4
5
70-1721023 Шайба упорная
70-1721023
1
6
70-1721031 Шестерня Кол.зуб.бол.венца:Z-30 Кол.зуб.мал.венца:Z-20
70-1721031
1
1
7
Ролик 4х34.8 А3 ГОСТ 6870-81
4х34.8 А3 ГОСТ 6870-81
47
94
8
70-1721113-А Вал силовой
70-1721113-А
1
4
9
70-1721045 Муфта зубчатая
70-1721045
1
4
10
70-1721025 Шестерня понижающего редуктора
70-1721025
1
2
11
Подшипник 212 (6212) радиальный шариковый 60*110*22мм 0,771кг
212
2
6
12
70-1721318 Шайба маслоотражательная
70-1721318
2
11
13
Кольцо ГОСТ 13941-86 2С110
2С110 ГОСТ 13941-86
2
14
70-1721041 Шестерня Кол.зуб.бол.венца:Z-35 Кол.зуб.мал.венца:Z-30
70-1721041
1
3
